Batería UAV de estado sólido 8S 40000mAh

La plataforma de estado sólido HSS Energy 8S 40Ah está destinada a proyectos de vehículos aéreos no tripulados que necesitan una ventana eléctrica definida de 29,6 V y una clase energética instalada mayor que los paquetes compactos 8S. La especificación suministrada establece el techo de carga en 34,0 V, el corte de descarga en 20,0 V, la descarga continua en 80,0 A y la descarga máxima en 280 A. Estas son entradas de especificaciones a nivel de paquete para la revisión del sistema; La potencia del avión aún depende de la carga de propulsión, la trayectoria actual, las condiciones térmicas y la interfaz aprobada.

Especificaciones técnicas

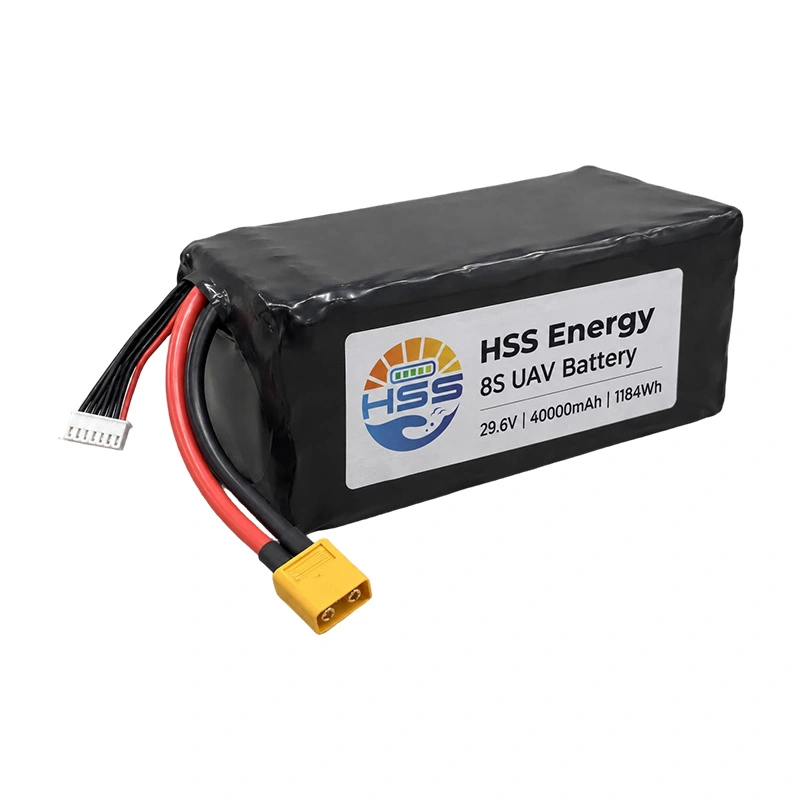

Visualización del producto - configuración de referencia termorretráctil negra

Papel de la energía y del producto.

La posición 8S 40Ah está destinada a programas de aeronaves que necesitan una plataforma de 29,6 V y un consumo de energía nominal calculado de 1184 Wh. La masa terminada más grande y la envolvente de 93 x 90 x 205 mm deben evaluarse junto con la carga útil, el centro de gravedad, la retención y la ruta de remoción. El valor de 400Wh/kg pertenece a la celda individual. Utilizando 1184 Wh y aproximadamente 3,2 kg se obtiene una referencia calculada para el paquete completo de aproximadamente 370 Wh/kg; Este es un cálculo del paquete, no un reemplazo del valor de celda proporcionado.

La batería UAV de estado sólido de 29,6 V y 40000 mAh se evalúa según la ventana eléctrica suministrada, la masa terminada y el ajuste del compartimento del avión como una configuración en lugar de solo por la capacidad.

Por lo tanto, la batería del dron 8S de 40000 mAh debe compararse según la aceptación de voltaje, la energía utilizable, la masa, la ruta de corriente y el ajuste del compartimiento, en lugar de solo por la capacidad. La página del producto no convierte la energía nominal en tiempo de vuelo; La potencia de los aviones, la carga útil, la política de reservas, la eficiencia de la propulsión y el clima siguen siendo elementos del proyecto.

Límites de voltaje, carga y corriente.

La batería del dron de 29,6 V y 40 Ah tiene un corte de carga específico de 34,0 V y un corte de descarga de 20,0 V. Confirme la distribución de energía de la aeronave, el controlador, la aviónica y el perfil del cargador con respecto a esta ventana de voltaje completo. La corriente de carga máxima es 20,0 A a 0,5 C. La descarga continua es de 80,0 A a 2 C, mientras que 280 A a 7 C es una especificación de descarga máxima; ninguna de las cifras por sí sola define la corriente aceptable para toda la aeronave.

El calibre del cable, la resistencia de contacto del conector, el radio de curvatura, el aumento de temperatura, el enfriamiento y el ciclo de trabajo influyen en la ruta de corriente instalada. La duración máxima no se proporciona en la especificación y no se agrega aquí. La configuración aprobada debe indicar las condiciones de corriente máxima aplicables antes de un vuelo o prueba en tierra.

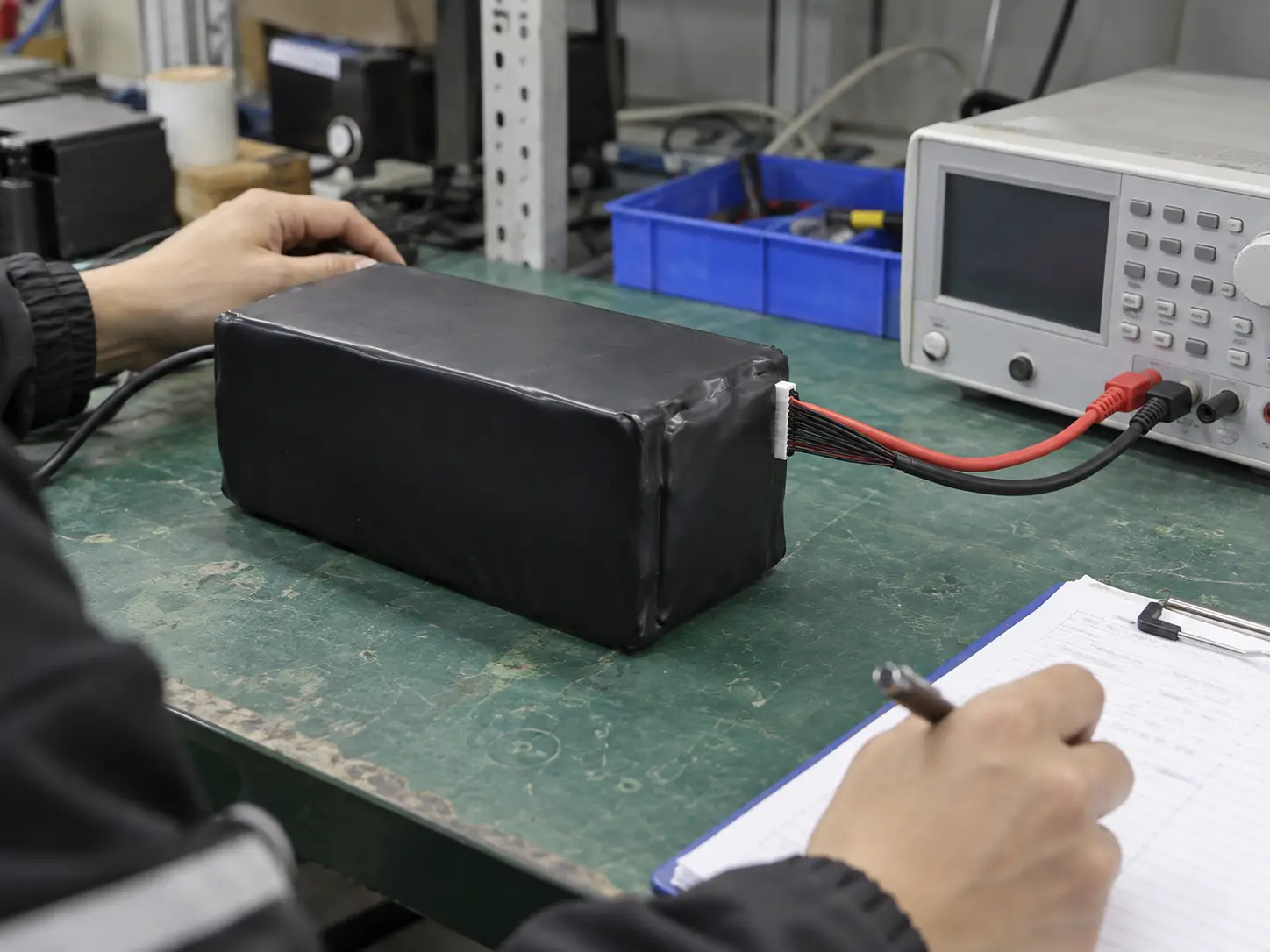

Ilustración del proceso: inspección eléctrica conectada

Base de celda y construcción de paquete de estado sólido.

La batería de estado sólido del dron de 40 Ah utiliza la designación de celda de estado sólido suministrada de 9987191-40000 mAh. La terminología de estado sólido aquí sigue la fuente del producto; por sí solo no establece una certificación de seguridad universal ni un resultado de prueba de paquete terminado. Las comprobaciones de las celdas entrantes, el aislamiento, la unión de las lengüetas, el recorrido del arnés y el alivio de tensión deben controlarse con el registro de montaje aprobado.

La redacción de la batería del UAV de 400 Wh/kg y 40 Ah se refiere a un paquete construido con celdas que llevan una especificación de densidad de energía de celda individual de 400 Wh/kg. Los compradores deben mantener la densidad de energía de la celda, la masa del paquete completo y la energía instalada en la aeronave como campos de comparación separados al revisar una plataforma UAV de gran energía.

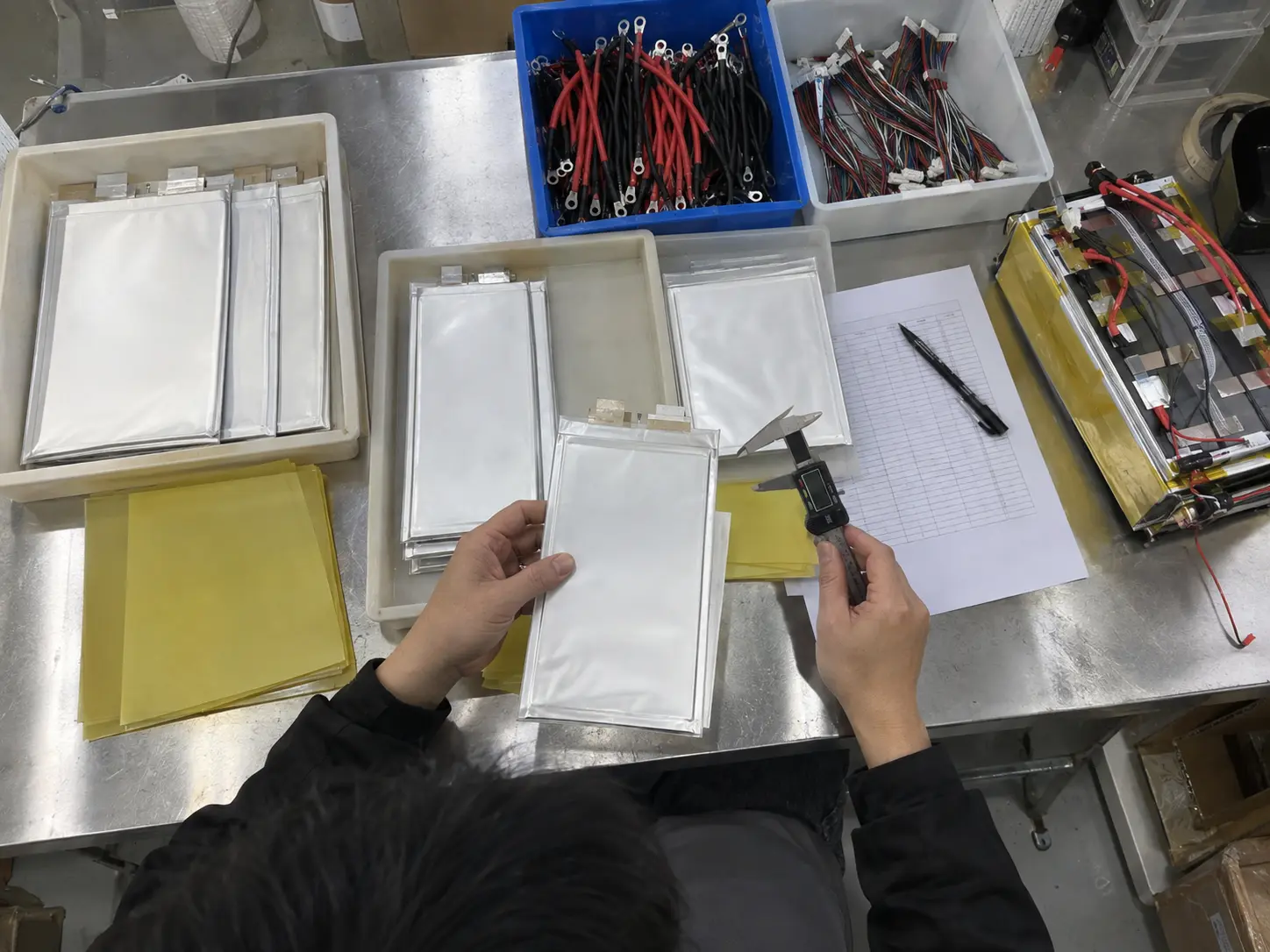

Ilustración del proceso: inspección de la celda entrante y preparación del ensamblaje

Ajuste mecánico e interfaces opcionales.

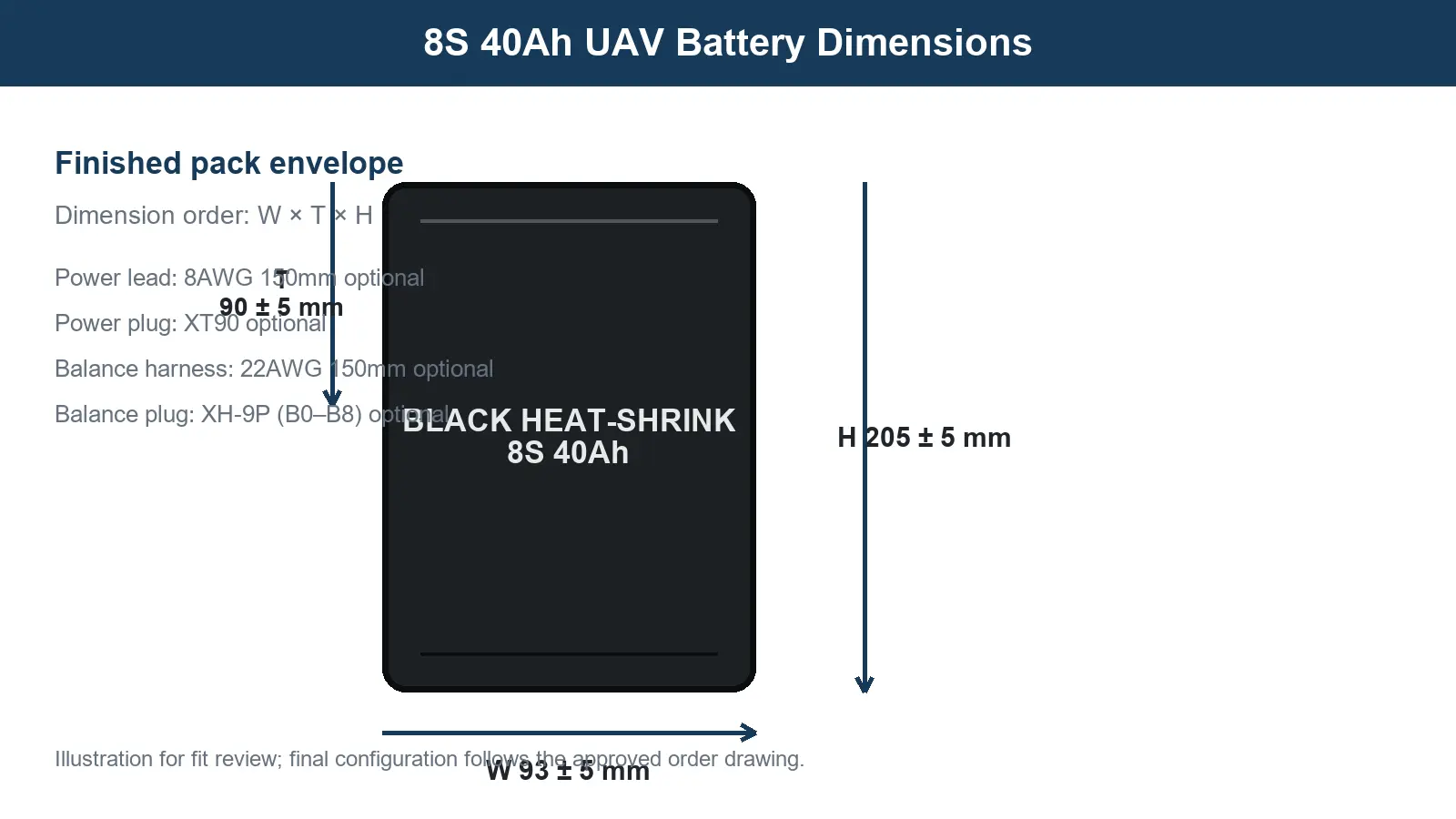

Ilustración dimensional: sobre del paquete terminado y referencia de interfaz opcional

El paquete de baterías del UAV de 40 Ah requiere espacio libre alrededor del cuerpo, salida del cable y acceso al conector. Confirme la polaridad, el conector de acoplamiento, la distribución de pines del arnés, la retención, el enfriamiento y el acceso de servicio en el plano aprobado. El compartimento de la batería debe soportar directamente el cuerpo del paquete terminado; Los cables y conductores de equilibrio no deben utilizarse como elementos de elevación o sujeción.

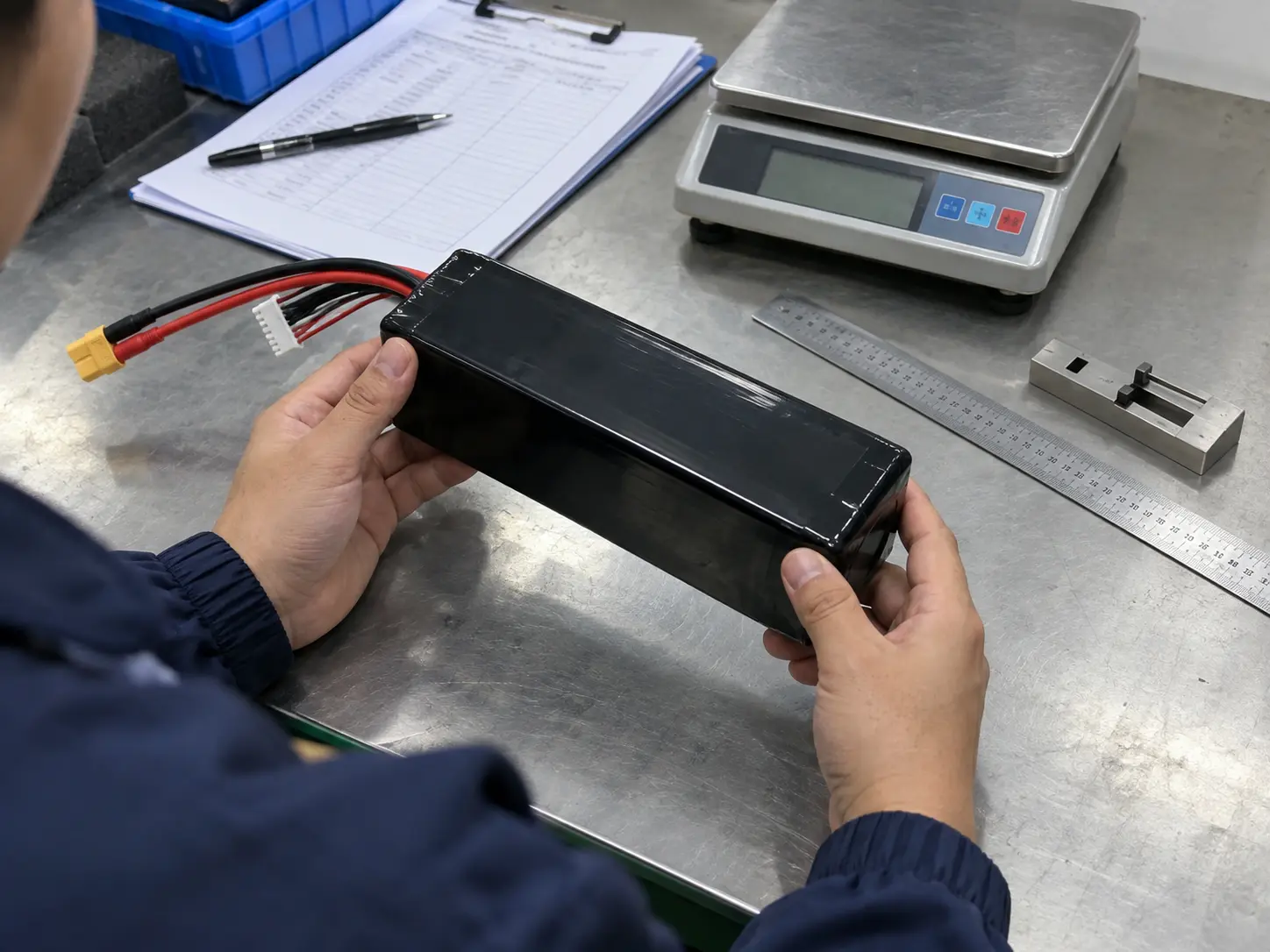

Ilustración del proceso: inspección dimensional y de interfaz del paquete terminado

Ajuste de la aplicación

El paquete de estado sólido 8S propuesto se puede evaluar para mapeo, inspección, estudio y otras plataformas multirrotor que acepten la ventana eléctrica de 29,6 V indicada y puedan acomodar aproximadamente 3,2 kg más el hardware de instalación requerido. La idoneidad final depende de la carga de la aeronave, la corriente promedio, la corriente máxima, la carga útil, el requisito de reserva, la posición de la batería, el centro de gravedad, la refrigeración y la compatibilidad del cargador. Esta página es una base de evaluación, no una afirmación de compatibilidad universal de aeronaves.

Para la batería UAV de estado sólido de 29,6 V, 8 S, 40000 mAh, la revisión del comprador debe mantener juntas las entradas eléctricas, mecánicas, térmicas y de embalaje antes de que se publique la configuración aprobada.

Para la evaluación de adquisiciones, envíe el modelo de aeronave o el rango de voltaje del sistema, la corriente promedio y máxima medida, el perfil de la misión, la masa máxima de la batería, las dimensiones de la bahía, la dirección de montaje, el conector, el cargador y la cantidad de muestra. Luego, HSS Energy puede revisar si esta plataforma 8S exacta u otra posición de voltaje y capacidad se adapta mejor a la aeronave.

La página utiliza ilustraciones de procesos para explicar cómo se pueden representar las decisiones de inspección, conexión eléctrica, envejecimiento, control final, almacenamiento y embalaje. Son referencias visuales del flujo de trabajo, no registros de fábrica, informes de pruebas o pruebas del resultado de un lote específico.

Conexión de prueba de envejecimiento y ciclo

La evaluación del envejecimiento debe conectar los cables de alimentación principales y el arnés de equilibrio al mismo canal aprobado o sistema de prueba compatible. Cada paquete necesita una identificación clara de los canales, soporte de cables, observación de la temperatura y un procedimiento de carga y descarga definido. Un paquete apoyado en un estante sin conexiones eléctricas es almacenamiento, no una prueba de envejecimiento. El valor de 500 ciclos suministrado es una referencia del producto; el método de prueba, la profundidad de descarga, la temperatura y el punto final de aceptación deberían definirse para la configuración aprobada.

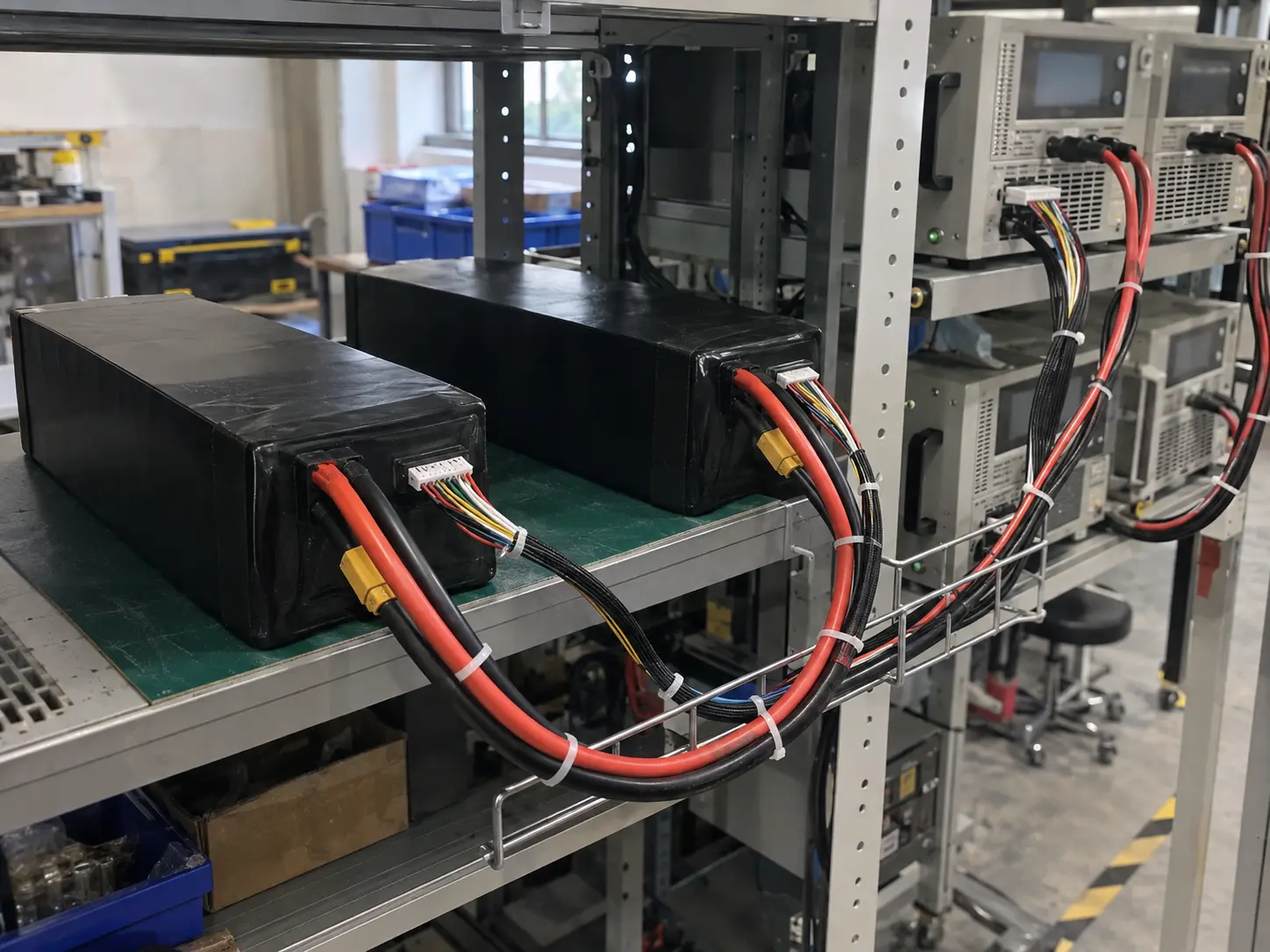

Ilustración del proceso: configuración de prueba de ciclo y envejecimiento conectado

Concepto de embalaje y transporte personalizado para el cliente

El embalaje exterior se personaliza según los requisitos del cliente. La siguiente ilustración muestra solo un concepto de embalaje: el soporte de espuma, el hueco para cable protegido, el cierre de la caja y la organización del flete pueden cambiar según la configuración de la batería, la cantidad, el destino y las instrucciones del transportista aprobados. No es un registro de envío ni un reclamo de cartón estándar fijo.

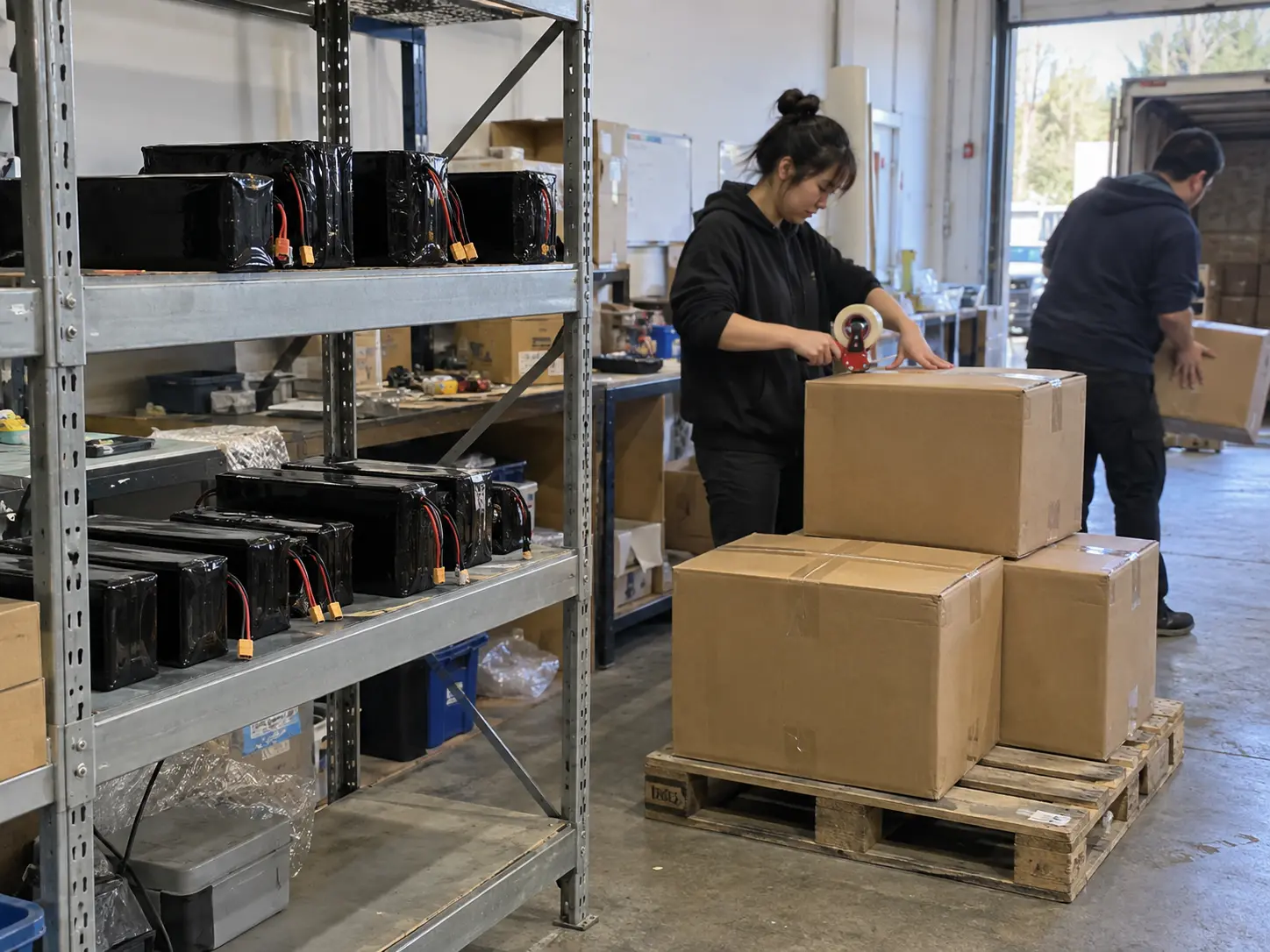

Ilustración del concepto de embalaje y logística: almacenamiento, sellado y preparación del flete

Solicitar una revisión de configuración

Para la batería UAV de estado sólido de 29,6 V, 8 S, 40000 mAh, envíe los requisitos de la aeronave y el dibujo del compartimento de la batería antes de la aprobación de la muestra. Incluya el perfil actual, el cargador, el conector, la ruta del cable, la conexión de la balanza, el método de montaje, el rango de temperatura, los requisitos de embalaje y el destino. La configuración resultante debe mantener las decisiones eléctricas, mecánicas, de prueba y de embalaje en un registro de pedido aprobado.

Preguntas frecuentes

¿400Wh/kg describe el paquete completo?

No. El valor proporcionado es para celdas individuales. La referencia calculada para el paquete completo es de aproximadamente 370 Wh/kg de 1184 Wh divididos por aproximadamente 3,2 kg, y debe tratarse como un cálculo en lugar de una afirmación de densidad de energía del paquete terminado suministrado.

¿Es 280A la corriente de descarga continua?

No. La tasa de descarga continua suministrada es de 80,0 A a 2 C. El valor de 280 A es la especificación de descarga máxima a 7 C; no se suministran su duración aplicable ni sus condiciones térmicas.

¿Qué punto final del cargador se debe revisar?

Revise un perfil de carga 8S aprobado que se detenga en 34,0 V y no exceda la corriente de carga máxima especificada de 20,0 A. Confirme la distribución de pines y la polaridad del arnés de equilibrio antes de la conexión.

¿Se pueden cambiar el XT90 y la longitud del cable?

La fuente incluye un enchufe de alimentación XT90 opcional, un cable de alimentación de 8 AWG de 150 mm, un arnés de equilibrio de 22 AWG de 150 mm y un enchufe de equilibrio XH-9P (B0-B8). El conector, la longitud, la polaridad y la dirección de salida deben fijarse en el plano de pedido aprobado.
