Batería del vehículo aéreo no tripulado 6S 16000mAh

La batería UAV China 6S 16000mAh de HSS Energy proporciona una clase energética claramente definida de 22,2 V/16 Ah para integración OEM y UAV personalizada. Su energía nominal de 355,2 Wh, aproximadamente 1480 g de masa del paquete terminado y su envolvente de 50 x 78 x 195 mm lo hacen adecuado para la revisión de ingeniería en aviones comerciales compactos y medianos donde el compartimiento de la batería, el presupuesto del centro de gravedad, el perfil actual y la reserva de la misión deben evaluarse como un solo sistema.

El producto no se presenta como un reemplazo directo para sistemas de baterías de aviones patentados. La idoneidad final depende de la arquitectura eléctrica de la aeronave, el estándar del conector, el perfil del cargador, la dirección de instalación, el entorno térmico y la validación de la muestra aprobada.

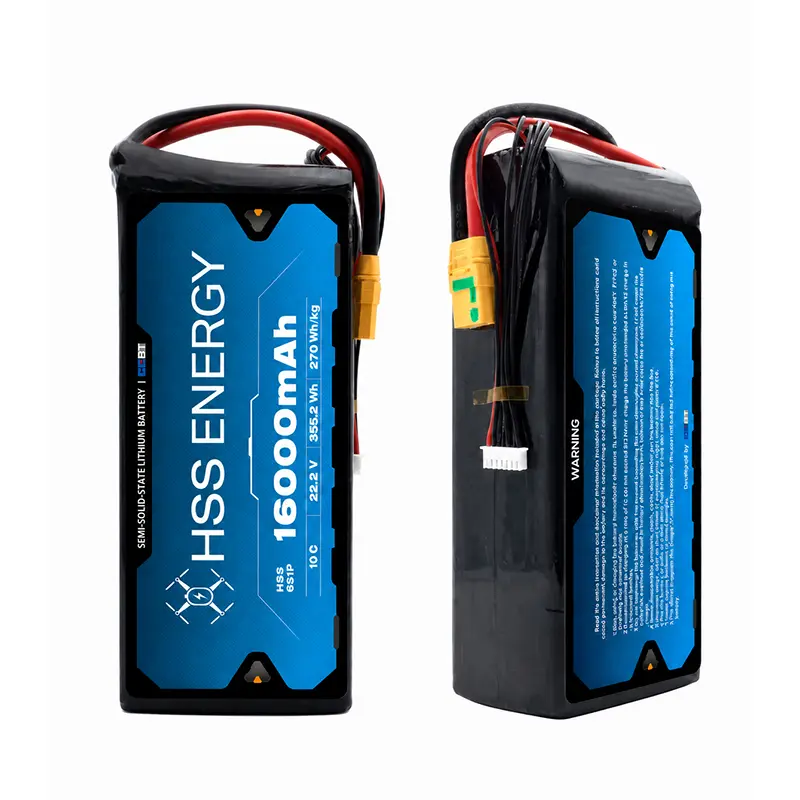

Vistas frontal y lateral del producto HSS Energy HSS 6S16Ah.

Especificaciones del producto

Especificaciones del producto - Continuación

* Los resultados reales del ciclo varían según la tasa de carga/descarga, la profundidad de la descarga, la temperatura, las prácticas de almacenamiento, el protocolo de descanso y los criterios de fin de vida útil. Confirme las condiciones aplicables a la configuración del paquete aprobado antes de la adquisición.

Límites eléctricos y de energía-peso

Para esta batería UAV 6S 16Ah, el principal valor de ingeniería es el equilibrio entre la energía instalada, la masa del paquete, la capacidad actual y un ancho de paquete relativamente estrecho de 50 mm. La cifra de 160 A es un límite de descarga máxima en lugar de una clasificación continua; la duración máxima aplicable se define según la configuración de la batería aprobada y las condiciones de funcionamiento.

La designación de batería semisólida de UAV identifica la tecnología de batería aprobada utilizada para este SKU. Las cifras de densidad de energía de la celda y las cifras de energía específica del paquete terminado se presentan por separado para que los equipos de adquisiciones puedan comparar la plataforma eléctrica sin confundir las afirmaciones a nivel de celda y a nivel de paquete.

Revisión de interfaz y ajuste mecánico

Antes de la aprobación de la muestra, una batería UAV de 22,2 V y 16000 mAh todavía tiene que adaptarse mecánicamente, no solo eléctricamente, al avión. Confirme las dimensiones del compartimento de la batería, la dirección de inserción, la salida del cable, la distancia del conector, la ubicación del centro de gravedad, el método de sujeción y el acceso a la interfaz de la balanza. La envolvente mecánica estándar es de 50 x 78 x 195 mm con una tolerancia de +/-3 mm.

Envoltura mecánica y referencia de interfaz de potencia/equilibrio opcional para HSS 6S16Ah.

Opciones de interfaz

Las opciones de referencia disponibles no se incluyen automáticamente en todos los pedidos. El conector, la polaridad, la longitud del cable, el calibre del cable y la dirección de salida deben confirmarse en el dibujo aprobado o en la configuración de muestra.

Aplicación adecuada para plataformas UAV comerciales compactas

Los flujos de trabajo actuales de drones comerciales comúnmente incluyen mapeo, topografía, inspección de infraestructura, observación de seguridad y misiones de rutas repetibles. Esta configuración HSS está posicionada para aviones 6S personalizados que necesitan una clase de energía moderada sin pasar a la categoría de paquete mucho más pesado de 30Ah-40Ah.

Para los compradores que buscan una batería para drones de mapeo o una batería para drones de inspección, las preguntas clave de selección no son solo la capacidad y el voltaje. Antes de aprobar una muestra, se deben revisar la corriente promedio, la corriente pico corta, el límite de peso de despegue de la aeronave, las dimensiones del compartimiento, el perfil de carga útil y la arquitectura del cargador.

HSS Energy puede revisar los datos eléctricos de la aeronave y un plano del compartimiento de la batería antes de cotizar una configuración de muestra.

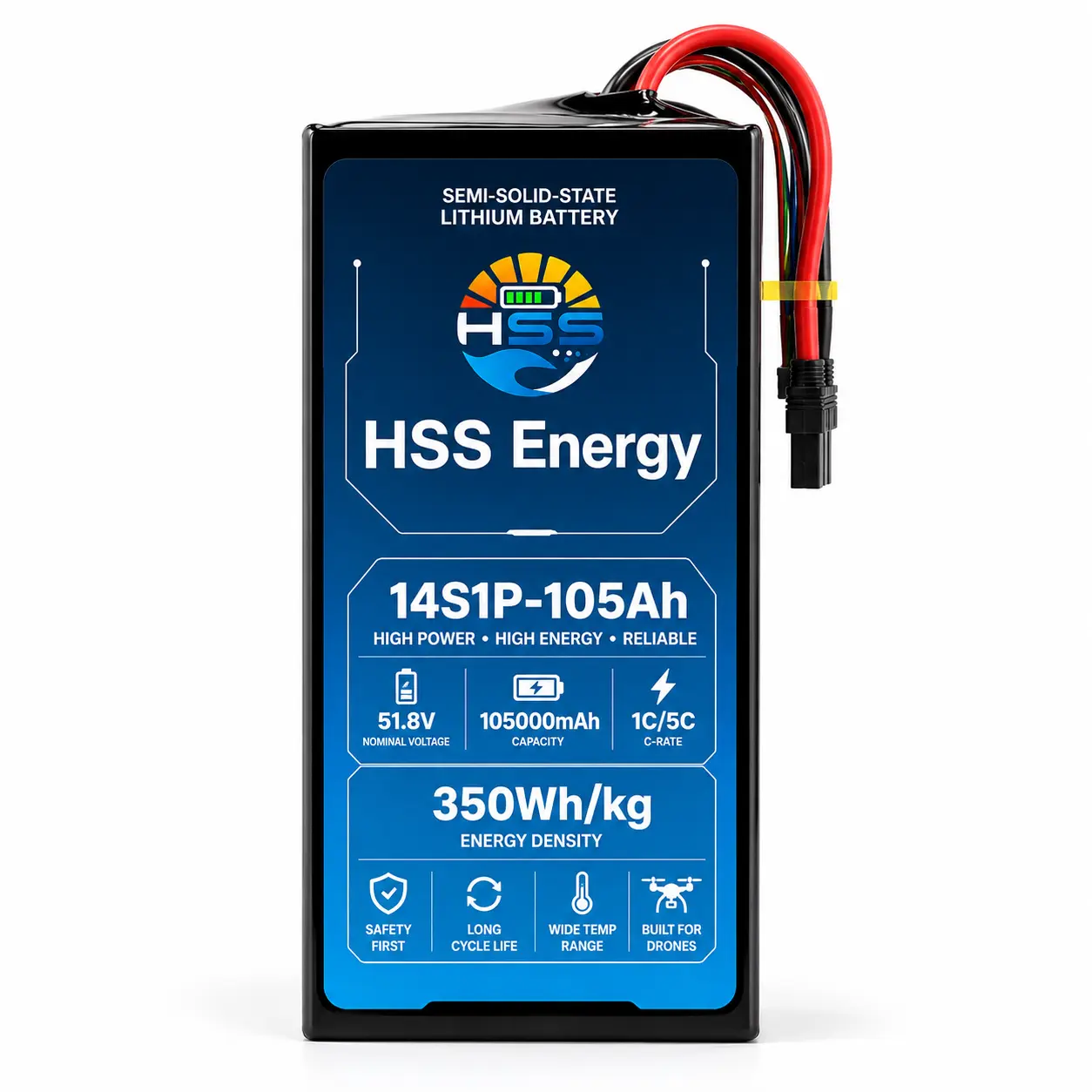

Dónde encaja esta plataforma de 16 Ah en la matriz HSS

Producción estandarizada y validación de muestras.

Para proyectos OEM y de exportación, la confianza en la adquisición depende de más que una tabla de especificaciones. HSS Energy admite la revisión de la configuración, la preparación de muestras, el control de producción y el flujo de trabajo de validación/envejecimiento de la batería para que el paquete solicitado pueda compararse con la definición eléctrica y mecánica aprobada.

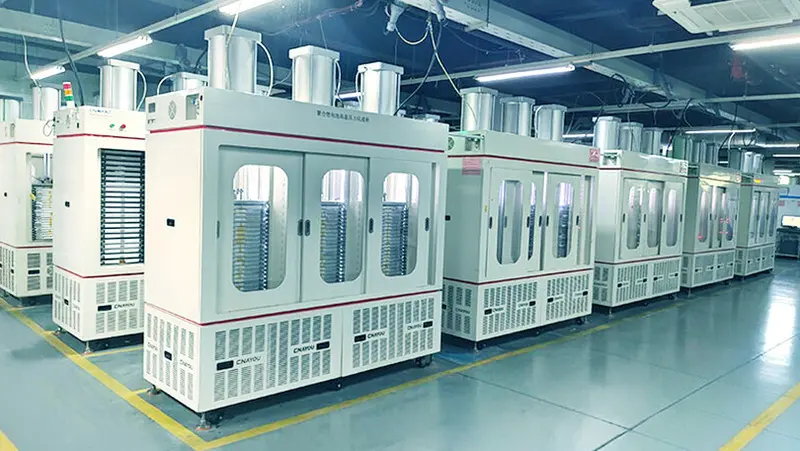

Área de equipos de validación y envejecimiento de baterías utilizados como evidencia del proceso de fabricación.

De los requisitos a la configuración aprobada

Consulta sobre batería de UAV personalizada

Preguntas frecuentes

¿Se puede personalizar el conector y la longitud del cable?

Sí. XT60 es una opción de referencia disponible, mientras que el tipo de conector, la polaridad, el calibre del cable, la longitud del cable y la dirección de salida del cable se pueden revisar para la configuración solicitada.

¿Es 160 A la clasificación de descarga continua?

No. La descarga continua es de 48 A a 3 C. La cifra de 160 A/10 C es un límite de descarga máxima y su duración aplicable depende de la configuración aprobada y las condiciones de funcionamiento.

¿Qué configuraciones de carga se especifican?

La corriente de carga máxima es de 16 A con un corte de carga de 25,2 V. Utilice una conexión de cargador y balanza aprobada para la configuración final 6S.

¿Qué referencia de ciclo de vida debo utilizar para la planificación de adquisiciones?

Sin una prueba de ciclo de vida a nivel de paquete aprobada por separado para la configuración solicitada, utilice aproximadamente 200-400 ciclos como referencia inicial. Hacia el final de este rango, la capacidad disponible normalmente disminuye a aproximadamente el 80% de la capacidad nominal inicial en condiciones específicas. Los resultados reales dependen de las condiciones de funcionamiento y almacenamiento.

¿Se puede personalizar el tamaño de la batería?

El sobre estándar es de 50 x 78 x 195 mm con una tolerancia de +/-3 mm. Envíe un plano diferente del compartimento de la batería para una revisión de viabilidad.

¿Es esta una batería de repuesto para un avión DJI o Autel específico?

No. Esta es una plataforma de batería OEM/6S personalizada. Sólo debe evaluarse después de confirmar la arquitectura de voltaje de la aeronave, la demanda actual, el conector, el cargador, el tamaño del compartimiento y los requisitos del centro de gravedad.

¿Puedo solicitar muestras antes de la producción a granel?

Sí. El precio de muestra, el cronograma de preparación, el plano de configuración y los requisitos de aceptación se pueden confirmar en el proceso de cotización.

Pasar de la especificación a la muestra

Envíe el modelo/arquitectura de la aeronave, el perfil actual, el plano del compartimento de la batería, el límite de peso, el conector, la información del cargador y la cantidad de muestra. HSS Energy revisará la configuración antes de cotizar y preparar la muestra.
