A medida que aumenta la energía de almacenamiento, quedarse con un banco de baterías de bajo voltaje puede significar una mayor corriente CC, cables más grandes y requisitos de protección más exigentes. Cuando el inversor está diseñado para un rango de voltaje de batería más alto, una batería de almacenamiento de energía de alto voltaje puede proporcionar una arquitectura de sistema más limpia.

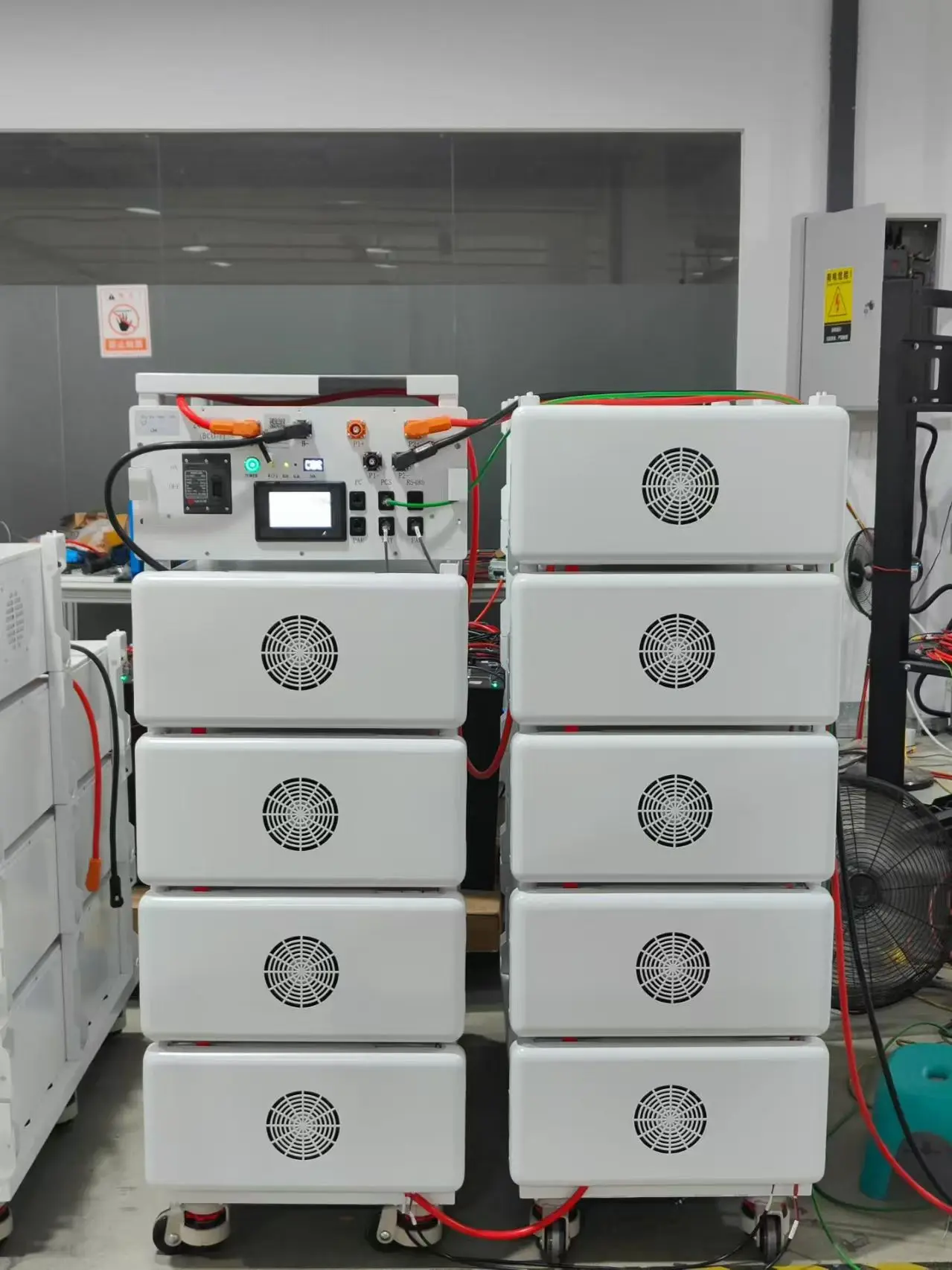

HSS Energy suministra baterías LiFePO4 modulares de alto voltaje para proyectos de almacenamiento residenciales y comerciales más grandes. Los módulos de batería se conectan en serie para generar el voltaje requerido del sistema, con la unidad de control y el BMS administrando la pila de baterías y la comunicación del inversor. Nuestra serie de sistemas de almacenamiento de energía de alto voltaje incluye productos como elBatería de almacenamiento de energía de 265 kWhy, elBatería de almacenamiento de energía de 100 kWh, etcétera.
· el inversor o PCS requiere una entrada de batería de alto voltaje
· el proyecto necesita mayor potencia de carga o descarga
· Reducir la corriente CC del lado de la batería es importante para el diseño de cables y protección
· la capacidad se construye a través de una arquitectura de batería modular apilada
· Se requiere comunicación BMS con el inversor o PCS
|
El alto voltaje no es automáticamente la mejor opción Para sistemas residenciales más pequeños, un banco de baterías de clase 48 V/51,2 V puede ser aún más simple y económico. Se debe elegir alto voltaje porque el inversor y la ruta de energía lo requieren, no simplemente porque el proyecto necesita más kWh. |
Una plataforma de referencia de HSS Energy utiliza un módulo LiFePO4 de 51,2 V y 314 Ah con una energía nominal de 16,08 kWh. La plataforma HSS-16KWH-HV admite de 5 a 14 módulos conectados en serie.
|
Artículo de referencia |
HSS-16KWH-HV |
|
química celular |
LiFePO4 |
|
Módulo único |
51,2 V 314 Ah/16,08 kWh |
|
Cantidad de serie |
5 a 14 módulos |
|
Tensión nominal del sistema |
256 V–716,8 V |
|
Energía del sistema |
Aprox. 80,38 kWh–225,08 kWh |
|
Comunicación |
PUEDE/RS485 |
|
Corriente de carga/descarga recomendada |
160A |
|
Corriente máxima |
200A |
|
Enfriamiento |
Refrigeración por ventilador |
|
Referencia DOD |
90% |
|
Clasificación del gabinete |
IP20 |
Estos valores pertenecen a esta familia de productos de referencia y no deben tratarse como especificaciones universales para cada configuración de batería de alto voltaje.
Las baterías de alto voltaje de HSS Energy se pueden configurar para su uso con las principales plataformas de inversores de almacenamiento de energía, incluidas Growatt, SOFAR, GoodWe, Deye, ATESS, Megarevo, Afore, LuxPowerTek, Solis y otras marcas compatibles.
|
Regla de compatibilidad La compatibilidad se confirma mediante el modelo de inversor específico, el rango de voltaje operativo de la batería y el protocolo de comunicación, no solo por el nombre de la marca. |
Una batería de alto voltaje no es simplemente una batería más grande de 51,2 V. La cantidad del módulo cambia el voltaje del sistema, la energía y la altura física de la pila. El BMS, los cables, la protección, la refrigeración, el método de instalación y el inversor deben revisarse juntos antes de publicar la configuración de la batería.
· marca y modelo del inversor o PCS
· capacidad de batería requerida
· rango de voltaje de funcionamiento requerido
· potencia máxima de carga y descarga
· espacio o diseño de instalación
· requisitos de comunicación
Podemos utilizar estos detalles para limitar la cantidad de módulos, el rango de voltaje y la arquitectura de la batería antes de la cotización.
¿Cuándo debo elegir alto voltaje en lugar de un banco de baterías de 51,2 V?
El alto voltaje se vuelve más relevante a medida que aumentan la potencia del inversor y la corriente del lado de la batería. Para sistemas más pequeños, una plataforma de 51,2 V puede seguir siendo más sencilla y económica.
¿Se puede cambiar la cantidad de módulos de batería?
Sí, dentro de la configuración aprobada. La plataforma de referencia HSS-16KWH-HV admite de 5 a 14 módulos en serie. Cambiar la cantidad del módulo también cambia el voltaje del sistema y la energía total.
¿Puede la batería funcionar con cualquier inversor de una marca compatible?
No automáticamente. Es necesario confirmar el modelo exacto del inversor, el rango de voltaje y el protocolo de comunicación BMS antes de aprobar la compatibilidad.
¿Es este un sistema completo de almacenamiento de energía?
No. Esta categoría se centra en el lado de la batería de alto voltaje. Un sistema de almacenamiento de energía completo también puede incluir PCS, EMS, distribución, controles y otros componentes del sistema.
|
Punto de partida del proyecto Si ya dispone de ficha técnica del inversor o PCS, envíela junto con la capacidad de batería requerida, potencia y esquema de instalación. HSS Energy puede revisar la ventana de voltaje, la cantidad de módulos, la comunicación BMS y la configuración de la pila antes de la cotización. |
| Química | LiFePO4 | Disposición del sistema | 11×76,8V 314Ah |
| Energía nominal | 265,27 kWh | tensión nominal | 844,8V |
| Química | LiFePO4 | Disposición del sistema | 15 × 51,2 V 280 Ah |
| Energía nominal | 215,04kWh (calculado) | Protección del gabinete | IP55 |
| Química | LiFePO4 | Clase de capacidad | clase 100kWh |
| Disposición de referencia | 6 módulos de 16,08 kWh | Instalación | Rack interior / gabinete exterior IP55 |
