Batería del vehículo aéreo no tripulado 6S 22000mAh

La batería UAV 6S 22000mAh de HSS Energy se posiciona como el SKU puente de alta energía y envoltura estrecha dentro de la familia HSS 6S actual. Su energía nominal de 488,4 Wh está 133,2 Wh por encima de la plataforma de 16 Ah, mientras que la masa final aumenta en aproximadamente 140 gy el ancho del paquete aumenta de 50 mm a 55 mm; El grosor y la altura permanecen en la misma clase de 78 x 195 mm.

La cifra de 350 Wh/kg se aplica a la plataforma de celda individual. Utilizando 488,4 Wh de energía nominal del paquete y aproximadamente 1,62 kg de masa del paquete terminado, se obtienen aproximadamente 301 Wh/kg como referencia calculada del paquete completo. Esta distinción se mantiene explícita para que los diseñadores de aeronaves puedan evaluar la energía, la masa, la corriente sostenida y el espacio de instalación sin confundir los valores a nivel de celda y de paquete.

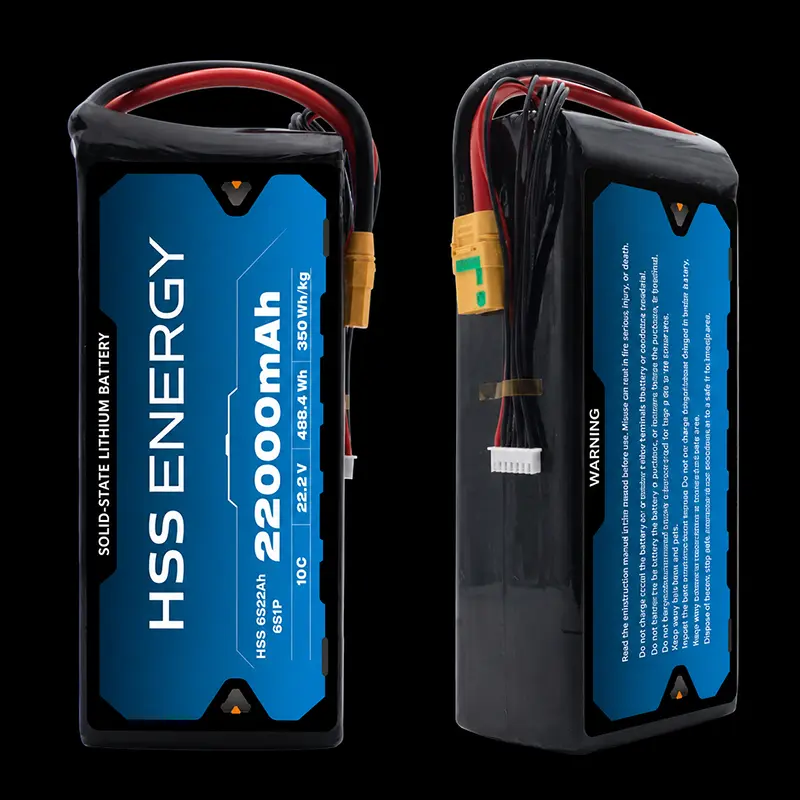

Vistas frontal y lateral del producto HSS Energy HSS 6S22Ah.

Especificaciones del producto

Los resultados reales del ciclo de vida varían según la tasa de carga y descarga, la profundidad de la descarga, la temperatura, la práctica de almacenamiento y el criterio de final de vida seleccionado. Utilice las condiciones de aceptación definidas para la configuración HSS 6S22Ah aprobada.

Referencia de interfaz de potencia y equilibrio

El papel de las 22 Ah en la matriz de productos HSS 6S

La batería del dron 6s de 22000 mAh no se presenta como una copia más pequeña del modelo de 30 Ah ni como una copia más grande del modelo de 16 Ah. Su función es ofrecer a los compradores una opción 6S de capacidad media que aumenta la energía instalada manteniendo el paquete dentro de un ancho estrecho de 55 mm. La siguiente tabla es una guía de selección de HSS para la selección de familias de productos, no una declaración automática de compatibilidad de aeronaves.

Por qué es importante la ranura de 22 Ah: en comparación con HSS 6S16 Ah, la energía nominal aumenta un 37,5 % mientras que la masa aproximada del paquete aumenta aproximadamente un 9,5 % y el ancho 5 mm. En comparación con el HSS 6S30Ah, el paquete de 22 Ah es aproximadamente 430 g más liviano y 13 mm más estrecho, mientras que la plataforma de 30 Ah ofrece más energía instalada y mayor corriente continua. Esto crea un claro paso de selección antes de pasar a arquitecturas más grandes de 30Ah/40Ah. Ese posicionamiento convierte a HSS 6S22Ah en una opción de batería UAV de alta densidad de energía para equipos que necesitan un paso claro por encima de 16Ah sin pasar directamente a la clase más amplia de 30Ah.

Integración de envolvente estrecha: energía, ancho y corriente

Para una batería de dron de 22,2 V y 22 Ah, el ajuste del avión debe revisarse desde el paquete completo hacia afuera: sobre de 55 x 78 x 195 mm, masa de aproximadamente 1620 g, salida del cable, acceso al conector, sujeción y ubicación del centro de gravedad. La plataforma de 22Ah mantiene el mismo grosor de 78 mm y 195 mm de altura que la HSS 6S16Ah, añadiendo solo 5 mm de ancho nominal.

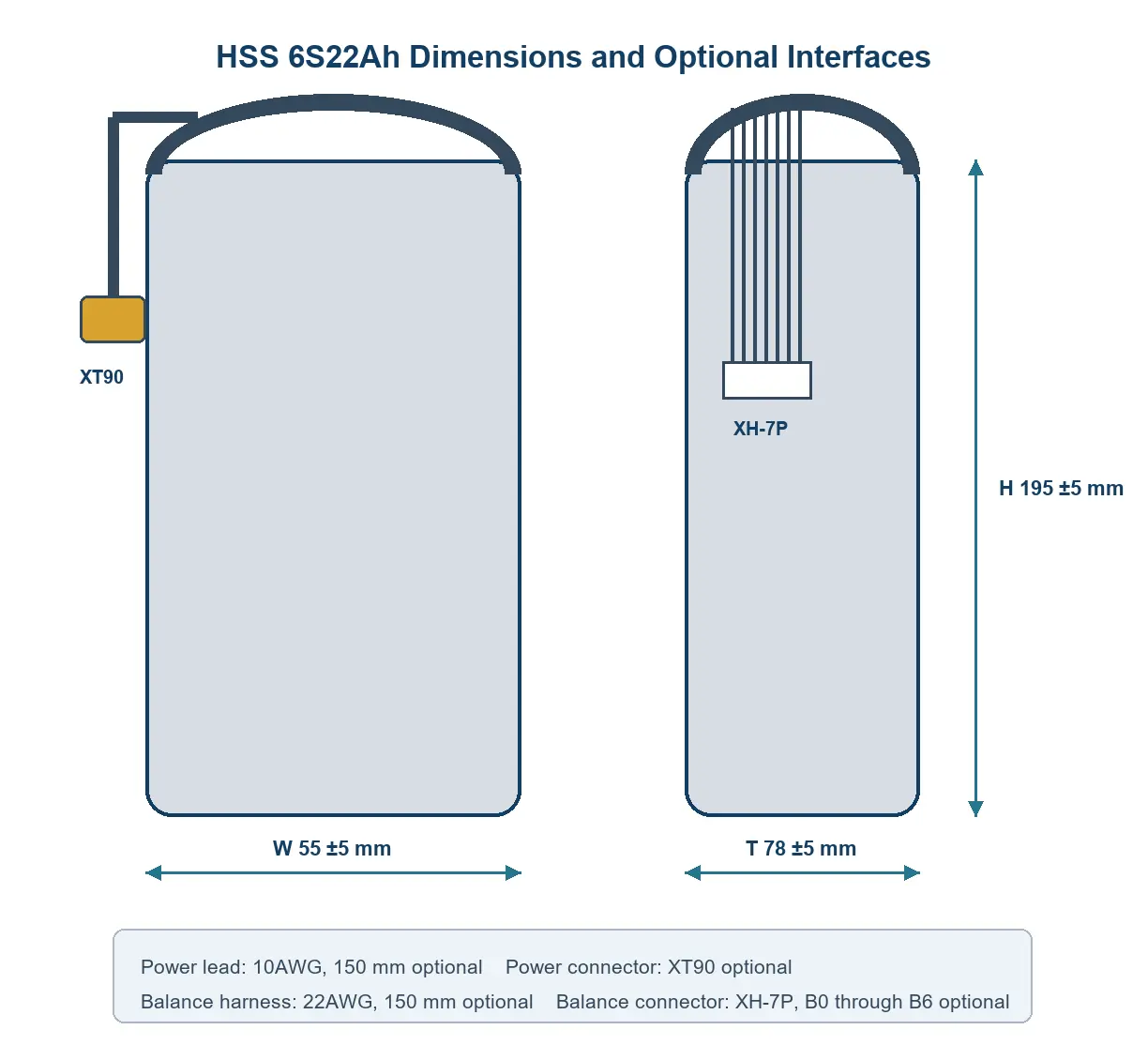

Referencia dimensional y de interfaz opcional HSS 6S22Ah.

¿Quién debería evaluar esta plataforma de 22Ah?

Para los compradores que comparan una batería de estado sólido 6S dentro de la familia HSS 6S, este SKU es más potente cuando la cuestión de diseño no es simplemente la capacidad máxima. Está destinado a la evaluación a nivel de proyecto donde una plataforma de cámara/observación profesional o multirotor personalizado mediano necesita más energía nominal que la clase compacta de 16 Ah, pero aún se beneficia de un paquete más estrecho y liviano que las alternativas de 30 Ah/40 Ah.

Datos de la aeronave para confirmar antes del muestreo

Proporcione el voltaje nominal y máximo de la aeronave, la corriente promedio medida, la corriente máxima y la duración, el dibujo del compartimiento de la batería, la masa máxima de la batería, la restricción del centro de gravedad, el conector, la dirección del cable, el perfil del cargador, la temperatura de funcionamiento y la cantidad de muestra. HSS Energy utiliza estas entradas para determinar si la configuración de 22 Ah debe proceder a la evaluación de la muestra o si otra posición de la matriz 6S es más apropiada.

Cuando otra posición de HSS Matrix puede ser mejor

Taller de producción estandarizado y visibilidad de procesos

La producción repetida de una batería UAV de 22,2 V y 22000 mAh no es solo una decisión sobre las especificaciones; Los compradores de OEM también necesitan confianza en la organización de fabricación y la visibilidad de los procesos. HSS Energy utiliza áreas de producción organizadas y equipos de procesamiento de baterías dedicados para respaldar el flujo de trabajo de fabricación de celdas/paquetes, el control durante el proceso y la transferencia de muestras a producción. Para la configuración aprobada se definen ajustes de proceso exactos y criterios de aceptación específicos del modelo.

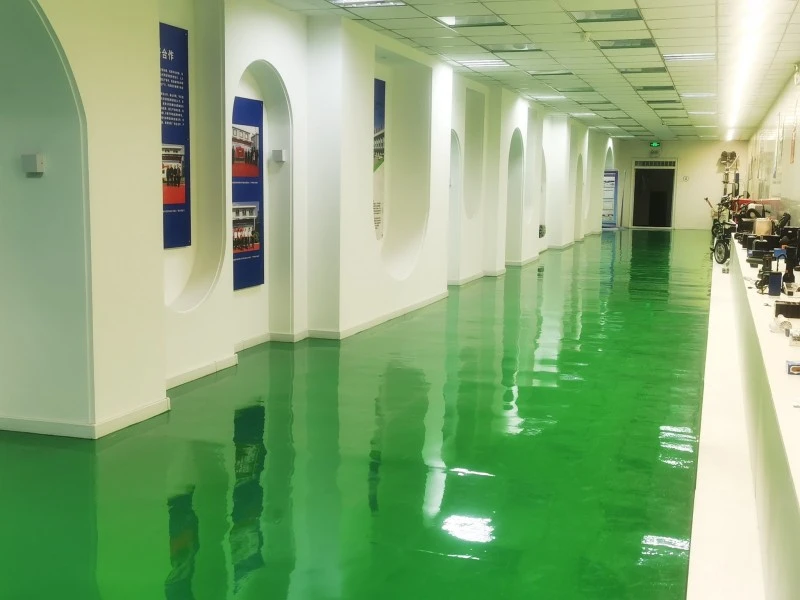

Área de producción organizada utilizada como evidencia ambiente-taller.

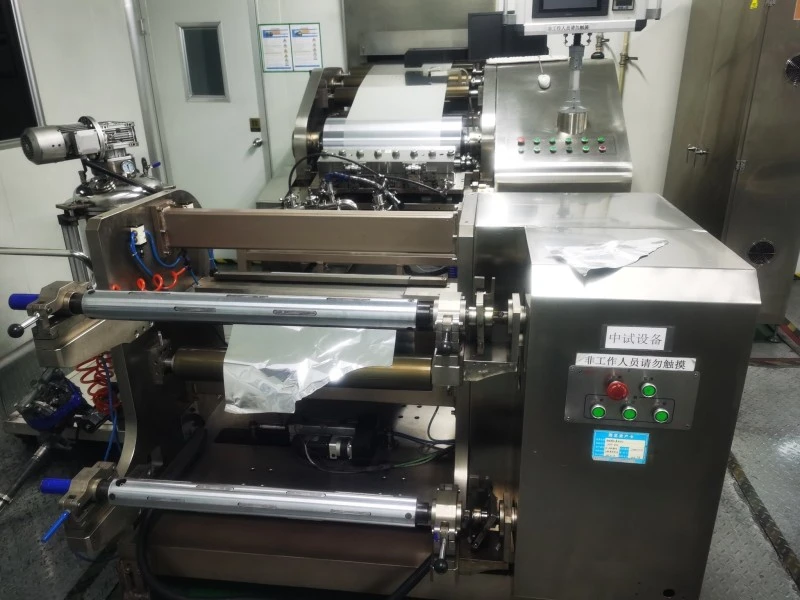

Equipos de procesamiento de láminas dentro del flujo de trabajo de producción de baterías.

De la selección 6S a la configuración de producción aprobada

El HSS 6S22Ah se lanza a través de una revisión de ingeniería y no solo por la etiqueta de capacidad. El proceso de selección mantiene alineados los límites eléctricos, las interfaces mecánicas y la aceptación de muestras antes de la producción en volumen.

Este proceso ayuda a los compradores a comparar la familia 16Ah / 22Ah / 30Ah / 40Ah sobre una base de ingeniería común y, al mismo tiempo, mantiene cada paquete ordenado vinculado a su propio dibujo, disposición de cables y límites operativos aprobados.

Preguntas frecuentes

¿Cuál es el papel principal del HSS 6S22Ah en la matriz del producto?

Es la opción 6S de capacidad media y alta energía entre la plataforma compacta de 16Ah y las clases más grandes de 30Ah/40Ah. El papel de selección se basa en diferencias verificadas de energía, masa, corriente y envolvente mecánica; La compatibilidad final de la aeronave aún requiere una revisión de ingeniería.

¿350Wh/kg describe el paquete de baterías terminado?

No. 350Wh/kg es el valor de densidad de energía de cada celda. Basado en una energía nominal de 488,4 Wh y aproximadamente 1,62 kg de masa del paquete terminado, la referencia calculada del paquete completo es de aproximadamente 301 Wh/kg.

¿Es 220 A la clasificación de descarga continua?

No. La descarga continua es de 66 A a 3 C. El valor de 220 A es la clasificación de descarga máxima de 10 C y su duración aplicable depende de la configuración aprobada y las condiciones de funcionamiento.

¿Qué configuraciones de carga se especifican?

La corriente de carga máxima es de 11 A a 0,5 C con un corte de carga de 25,5 V. Utilice el perfil de cargador y la conexión de equilibrio aprobados para la configuración 6S solicitada.

¿Se puede personalizar el XT90, la longitud del cable o la dirección del cable?

La configuración de referencia incluye un conector de alimentación XT90 opcional y un cable de alimentación de 150 mm 10 AWG. El conector, la longitud del cable, la polaridad y la dirección de salida se pueden revisar y congelar en el plano de pedido aprobado.

¿Es este un reemplazo directo para una batería patentada de UAV inteligente?

No automáticamente. Una aeronave patentada puede requerir funciones de comunicación, bloqueo, monitoreo, protección o carga más allá del voltaje y la capacidad. Proporcione la interfaz de la batería de la aeronave y los detalles del cargador para una revisión de compatibilidad.

¿Qué debo enviar para una cotización?

Envíe el modelo de aeronave o tipo de proyecto, rango de voltaje, corriente promedio y máxima, duración máxima, dibujo del compartimiento de la batería, masa máxima de la batería, conector, cargador, temperatura de funcionamiento, cantidad de muestra y destino.

Pasar de la matriz de productos a la muestra

Envíe a HSS Energy los requisitos de su aeronave y el plano del compartimiento de la batería. Revisaremos si HSS 6S22Ah es la posición de matriz adecuada y prepararemos los detalles de configuración necesarios para el muestreo y la cotización.
