Batería del vehículo aéreo no tripulado 6S 30000mAh

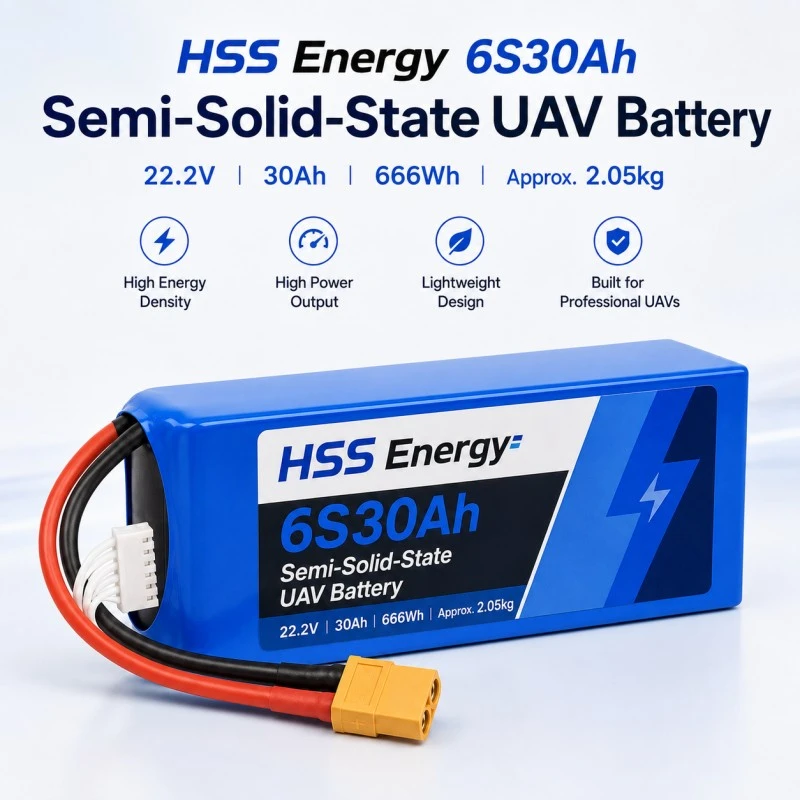

La batería UAV 6S 30000mAh suministrada por HSS Energy es un paquete de estado semisólido de 22,2 V y 30 Ah construido alrededor de una plataforma de celda individual de 350 Wh/kg. La energía nominal es de 666 Wh y la masa del paquete terminado es de aproximadamente 2,05 kg, lo que da una referencia calculada para el paquete completo de aproximadamente 325 Wh/kg. El ancho de 68 mm mantiene el paquete materialmente más estrecho que la plataforma de alta energía de 40 Ah, mientras que la clasificación continua verificada de 90 A le da a este SKU una función diferente a las opciones más ligeras de 16 Ah y 22 Ah.

El principal motivo de compra no es únicamente la capacidad máxima. HSS 6S30Ah está posicionado para programas de aviones 6S personalizados que necesitan un paso de corriente sostenida más fuerte mientras permanecen dentro de una arquitectura familiar de 22,2 V. La idoneidad final aún depende de los límites de voltaje de la aeronave, la corriente constante y máxima, la duración de la corriente máxima, la geometría del compartimiento de la batería, el conector, el perfil del cargador, la temperatura y la validación de la muestra.

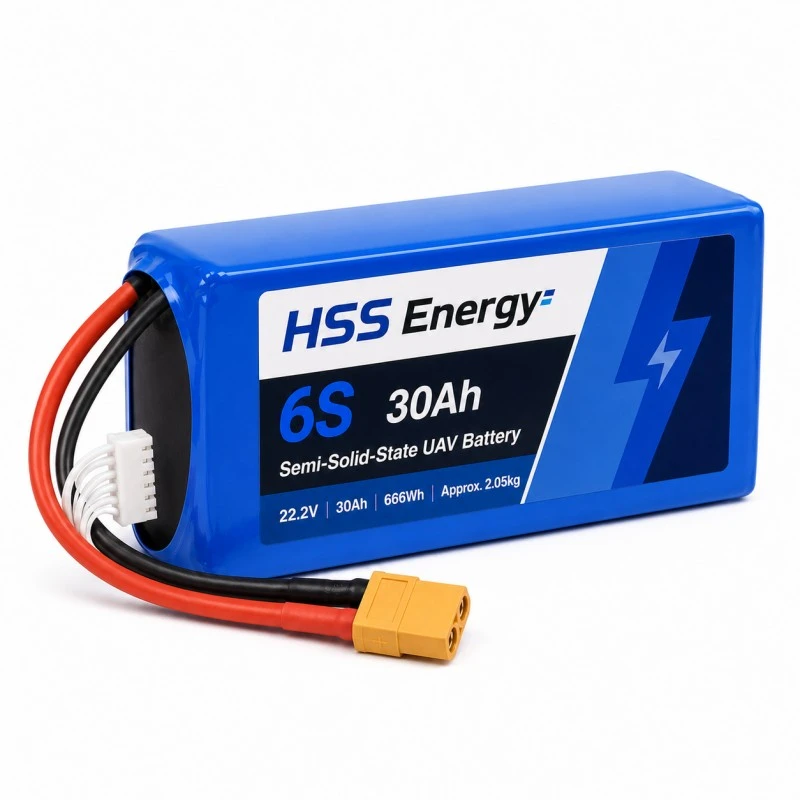

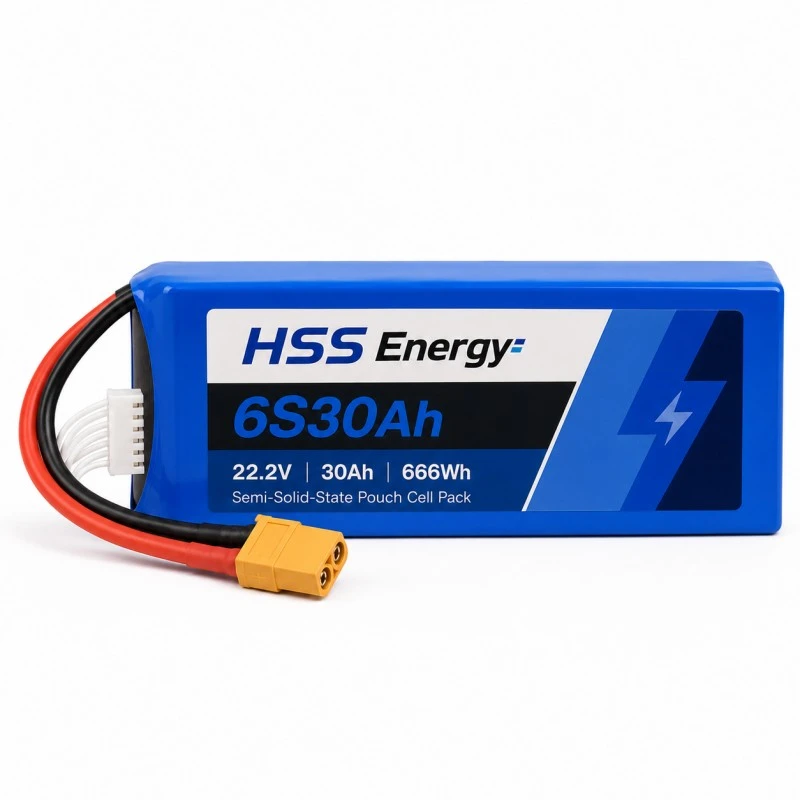

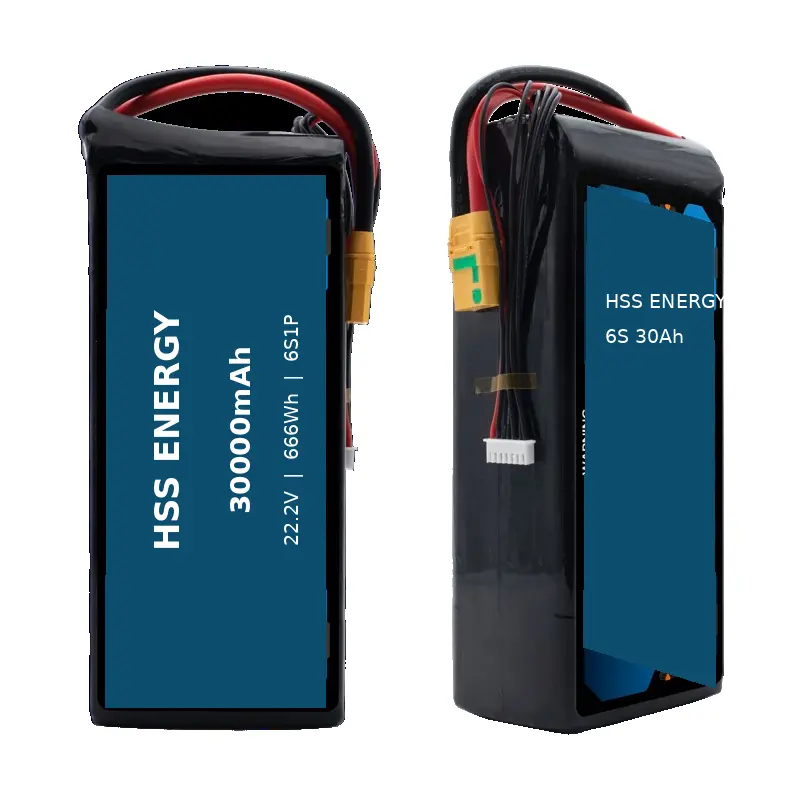

Vistas frontal y lateral del producto HSS Energy HSS 6S30Ah.

Especificaciones del Producto - Electricidad y Energía

Especificaciones del producto: funcionamiento, mecánica e interfaz

Los resultados del ciclo de vida varían según la tasa de carga/descarga, la profundidad de la descarga, la temperatura, las prácticas de almacenamiento y los criterios de fin de vida. Utilice las condiciones de prueba y aceptación aplicables a la configuración ordenada aprobada.

Límite actual: carga sostenida primero, corriente máxima segundo

Para esta batería UAV de estado semisólido, la clasificación continua verificada es 90 A a 3 C. El valor de 300 A es la clasificación de descarga máxima de 10 C y no debe tratarse como corriente continua. La duración de la corriente máxima aplicable se define según la configuración aprobada de la batería, la condición de arranque, el enfriamiento, la temperatura y el ciclo de trabajo de la aeronave. Proporcione registros de corriente medidos cada vez que el sistema de propulsión se acerque al límite de corriente superior.

Por qué existen 30 Ah en la matriz de productos HSS 6S

HSS 6S30Ah no es una página ampliada de 22 Ah y no es una página reducida de 40 Ah. Su función de matriz es la de mayor corriente sostenida dentro de la familia 6S. La siguiente comparación es una guía para la selección de familias de productos basada en energía, masa, corriente continua, plataforma celular y envoltura mecánica verificadas; no es una declaración automática de compatibilidad de aeronaves.

En comparación con HSS 6S22Ah, la plataforma de 30Ah agrega 177,6Wh de energía nominal y 24A de corriente continua, al tiempo que aumenta la masa aproximada del paquete en aproximadamente 430 gy el ancho en 13 mm. En comparación con la plataforma High Energy de 40 Ah, HSS 6S30Ah transporta 222 Wh menos de energía nominal pero tiene una clasificación de corriente continua 10 A más alta, es aproximadamente 300 g más liviano y utiliza una envolvente más delgada y corta de 68 x 78 x 195 mm. Es por eso que la función de la batería UAV de alta corriente 6S pertenece a la ranura de 30 Ah en lugar de duplicarse en toda la familia.

Ajuste de aplicación: Aeronaves 6S en funcionamiento que necesitan una corriente más sostenida

La posición de la batería de drones de 30 Ah está dirigida a aviones 6S personalizados donde la demanda eléctrica sostenida es un factor de selección central. El ajuste principal es una utilidad 6S personalizada o una plataforma multirotor funcional que puede acomodar una masa de batería de aproximadamente 2,05 kg y el paquete de 68 x 78 x 195 mm. La evaluación secundaria puede incluir observación agrícola, industrial compatible o proyectos multirrotor de gran formato cuando se confirmen todos los requisitos de voltaje, corriente, mecánicos y de cargador.

Ajuste mecánico y Power-Path

Un paquete de baterías de litio de un UAV debe evaluarse como parte de la instalación de la aeronave, no como un número de capacidad aislado. Confirme el centro de gravedad, la sujeción, el acceso al conector, el radio de curvatura del cable, la refrigeración, la ruta de extracción de la batería y la envolvente máxima instalada. El cable de alimentación de referencia 10AWG y el conector XT90 son opciones, por lo que la longitud final del cable, la polaridad, la dirección de salida y la disposición del conector deben fijarse en el dibujo aprobado.

Entradas de selección OEM

Para una revisión de la batería del UAV de 22,2 V y 30000 mAh, envíe a HSS Energy el tipo de aeronave o proyecto, rango de voltaje operativo, corriente constante, corriente máxima y duración, perfil de la misión objetivo, masa máxima de la batería, dibujo del compartimiento de la batería, conector, longitud del cable, información del cargador, temperatura de funcionamiento, cantidad de muestra y destino.

Cuando 30Ah no es la ranura Matrix adecuada

Visibilidad del proceso de producción para compradores OEM

Para esta plataforma 6S de mayor corriente, la visibilidad del proceso ayuda a los compradores OEM a comprender cómo los equipos de preparación de procesos celulares y procesamiento de electrodos encajan en el flujo de trabajo de fabricación. Las fotografías del taller a continuación muestran equipos de producción y áreas de proceso organizadas. Se presentan únicamente como contexto de fabricación; Los requisitos de calidad del producto final están definidos por la especificación aprobada y el plan de aceptación de muestras.

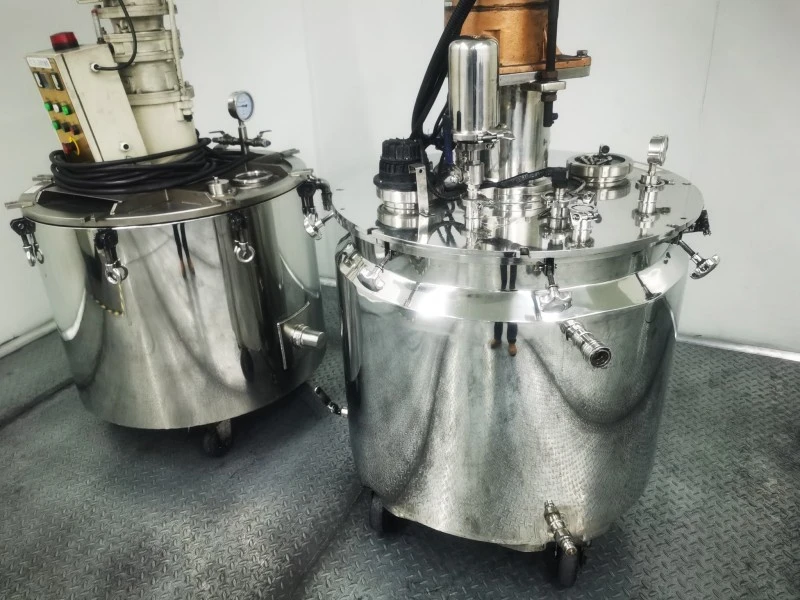

Equipos de mezcla de proceso celular en el área de producción.

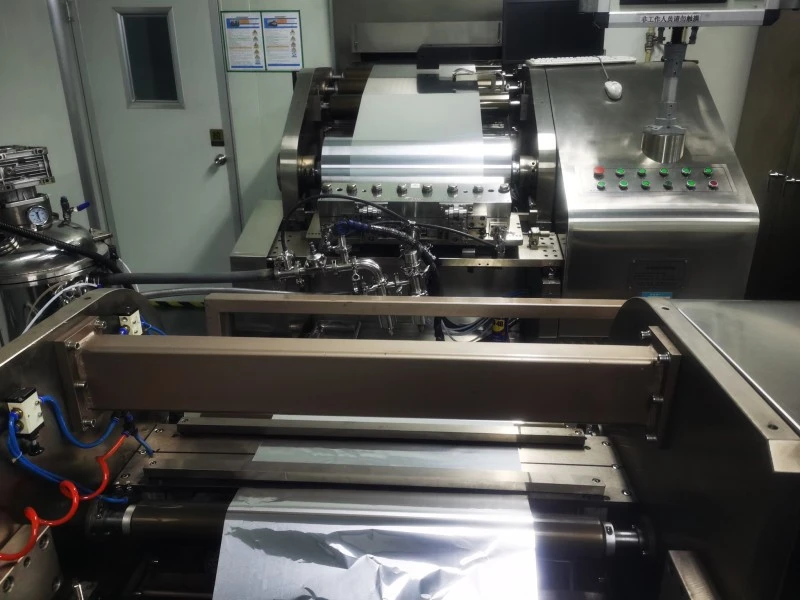

Equipos de procesamiento de electrodos en el flujo de trabajo de producción.

Del requisito actual a la configuración publicada

El camino comercial del HSS 6S30Ah debería comenzar con el perfil actual del avión y no sólo con la capacidad. Luego, HSS Energy puede congelar los límites eléctricos, la envoltura mecánica, la configuración del cable y del conector, la etiqueta, los requisitos del cargador y los criterios de aceptación de la muestra antes de que se publique el plano del pedido.

Lista de verificación de congelación de configuración OEM

Preguntas frecuentes

¿Cuál es el papel principal del HSS 6S30Ah en la matriz del producto?

Es la opción 6S de mayor corriente en la matriz de capacidad HSS actual. Combina una energía nominal de 666 Wh con una descarga continua de 90 A y una envolvente de 68 x 78 x 195 mm, ubicada entre la plataforma más ligera de 22 Ah y la plataforma de 40 Ah de mayor energía instalada.

¿350Wh/kg describe el paquete de baterías terminado?

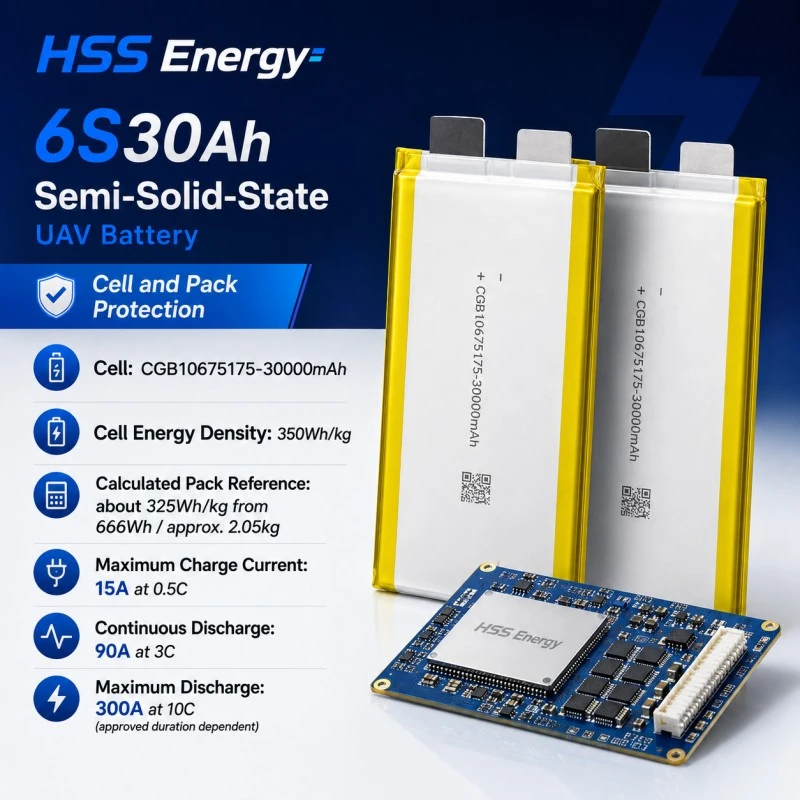

No. 350Wh/kg es el valor de densidad de energía de cada celda. Basado en una energía nominal de 666 Wh y una masa terminada de aproximadamente 2,05 kg, la referencia calculada para el paquete completo es de aproximadamente 325 Wh/kg.

¿Es 300 A la clasificación de descarga continua?

No. La descarga continua es de 90 A a 3 C. La cifra de 300 A es la descarga máxima a 10 °C y la duración aplicable sigue la configuración y las condiciones de funcionamiento aprobadas.

¿Por qué debería seleccionar 30Ah en lugar de 40Ah?

Seleccione 30 Ah cuando la clasificación de corriente continua de 90 A, aproximadamente 300 g menos de masa y una envolvente más pequeña de 68 x 78 x 195 mm sean más importantes que la mayor energía instalada de la plataforma de 40 Ah y la referencia de energía específica del paquete calculada más alta.

¿Qué configuraciones de carga se especifican?

La corriente de carga máxima es de 15 A a 0,5 C con un corte de carga de 25,5 V. Utilice el perfil de cargador y la conexión de equilibrio aprobados para la configuración 6S solicitada.

¿Se puede personalizar el XT90, la longitud del cable y la dirección del cable?

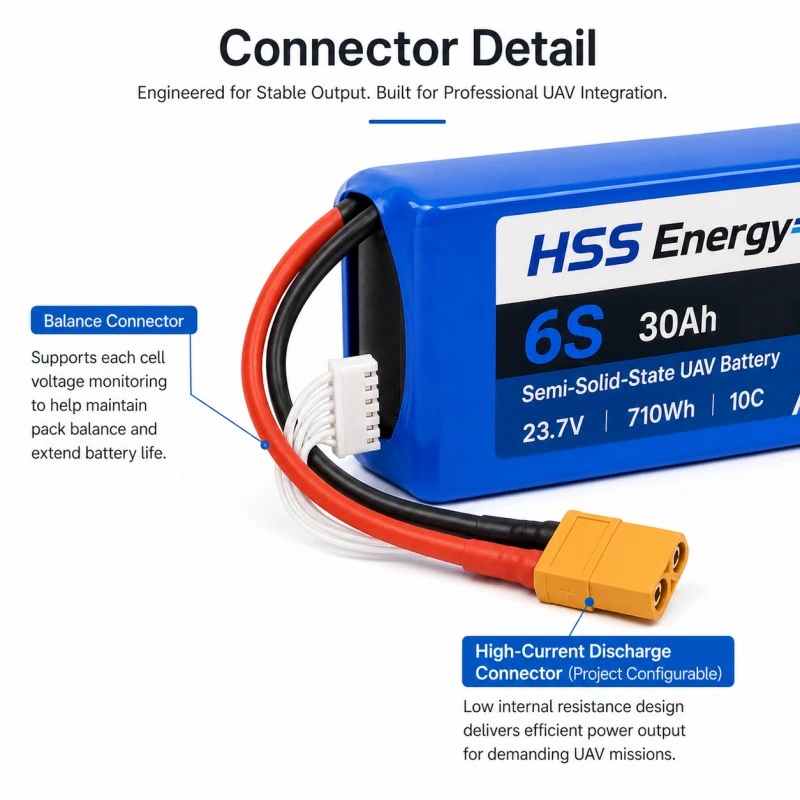

La configuración de referencia incluye un conector XT90 opcional, un cable de alimentación de 10 AWG de 150 mm y una conexión de balanza XH-7P. El conector final, la longitud del cable, la polaridad y la dirección de salida se pueden revisar y registrar en el plano de pedido aprobado.

¿Es este un reemplazo directo para una batería patentada de UAV inteligente?

No automáticamente. Los sistemas propietarios pueden requerir funciones de comunicación, protección, bloqueo, monitoreo o carga más allá del voltaje y la capacidad. Envíe la interfaz de la batería de la aeronave y los detalles del cargador para su revisión.

Envíe el perfil actual de la aeronave, el dibujo del compartimiento de la batería y los detalles del cargador para que HSS Energy pueda confirmar si HSS 6S30Ah es la posición correcta de la matriz para el muestreo.
