batería del abejón del UAV de 6S 80Ah

Inicie una consulta sobre el tamaño de la batería para drones UAV HSS Energy 6S 80Ah con la sección transversal de bahía disponible. Su ancho de 75 mm no hace que todo el paquete tenga un formato cuadrado de 75 mm: el cuerpo tiene 117 mm de grosor y 350 mm de largo. Planifique las restricciones a lo largo del cuerpo y deje espacio en el extremo corto para el conector de alimentación y el arnés de equilibrio. Esto lo convierte en un candidato para evaluar dónde el ancho, en lugar del largo, controla el diseño. Comuníquese con nuestro equipo de ventas para obtener una cotización, especificaciones detalladas de la batería y precios de pedidos al por mayor para evaluar si este modelo se ajusta a sus requisitos de instalación.

¿Qué es este paquete 6S80Ah?

La batería del UAV 6S de 80000 mAh es una batería completa de seis celdas de la serie, no una sola celda de 80 Ah. Combina las celdas, el aislamiento, la envoltura externa y los cables de conexión en un formato listo para la instalación para la evaluación de ingeniería. La energía nominal describe el paquete; la cifra de densidad celular describe su plataforma celular.

Ventajas de una instalación de ancho limitado

Vale la pena comparar una batería 6S 80Ah cuando un compartimento de batería largo tiene un ancho limitado. La salida principal del extremo corto deja los lados largos disponibles para soporte y sujeción. Esa ventaja de diseño sólo es útil si el espesor restante, el espacio libre de montaje y el equilibrio de la aeronave también funcionan.

Su clasificación de corriente continua le da al diseñador de propulsión un límite operativo separado del margen de pulso corto. Seleccione en función de la carga de vuelo real, incluidos el despegue y la recuperación, en lugar de tratar la corriente más grande impresa en una especificación como el punto de operación normal.

Especificaciones técnicas

Condiciones ambientales y de ciclo de vida.

Dimensiones mecánicas

Interfaces opcionales

La energía nominal es el voltaje multiplicado por la capacidad. La densidad de energía celular no es la densidad de energía del paquete terminado. Los límites de temperatura de trabajo no establecen el permiso de temperatura de carga.

Áreas de aplicación: evaluación de encuestas e inspecciones.

Considere la batería para drones UAV 6S 80Ah para plataformas de inspección o reconocimiento cuya entrada eléctrica, presupuesto de carga útil y compartimiento de batería coincidan con esta configuración. La pregunta útil es si el avión completo puede realizar la ruta prevista con una reserva de aterrizaje adecuada, no si una fotografía de la batería se parece a su paquete existente.

Antes de la primera evaluación al aire libre

El trabajo FireSense de la NASA en Montana proporciona un ejemplo independiente de preparación de campo y seguimiento de vuelos. Las fotografías están acreditadas a NASA ARC/Milan Loiacono y muestran ese proyecto, no un avión propulsado por HSS. Para su propia evaluación, verifique la sujeción, el acceso a los conectores y la separación de los cables antes de pasar de las verificaciones en banco a una prueba de vuelo aprobada por la aeronave.

Utilice registros de vuelo para decidir la siguiente configuración

Al evaluar un paquete de baterías UAV de 80000 mAh, registre juntos la carga útil, el clima, la duración del vuelo y el voltaje bajo carga. Un vuelo más largo con una carga útil más ligera no es una comparación equivalente. Estas observaciones ayudan a distinguir una limitación de energía de un desajuste de montaje, conexión o propulsión.

Flujo de trabajo de producción: desde la plataforma celular hasta el embalaje

HSS Energy utiliza células de socios proveedores comerciales. Sus fotografías de fabricación brindan visibilidad de la cadena de suministro detrás de los productos de células en bolsa; no se presentan como récord de producción para esta configuración individual de 80Ah. La adquisición debe conectar la plataforma celular seleccionada con los requisitos de aceptación y dibujo del paquete acordados.

Preparación de materiales y procesamiento de electrodos.

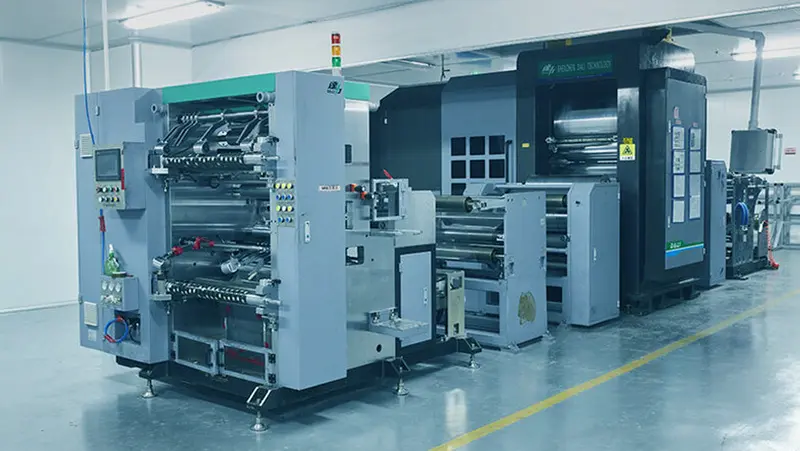

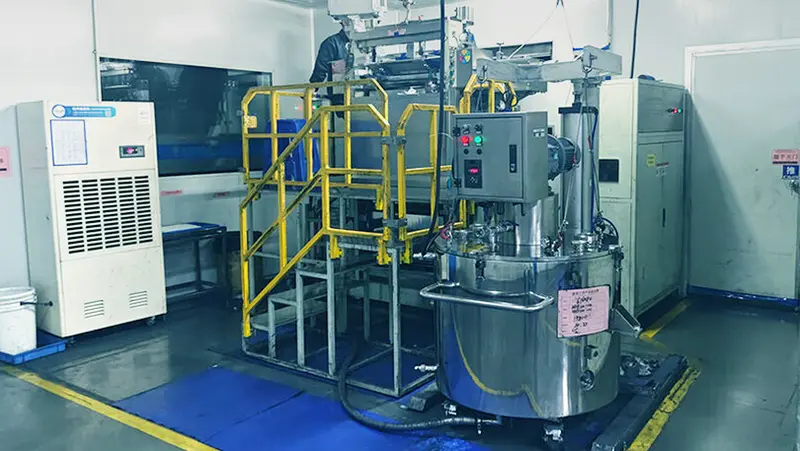

Para una batería semisólida de 80 Ah, la designación del material por sí sola no revela una receta de electrolito ni una tolerancia de fabricación. Las imágenes asociadas muestran equipos de mezcla y procesamiento de rodillos. Estas etapas ilustran la fabricación de células aguas arriba, mientras que la formulación específica y las configuraciones del proceso permanecen separadas de las especificaciones del paquete publicadas.

Fabricación de celdas y configuración del paquete.

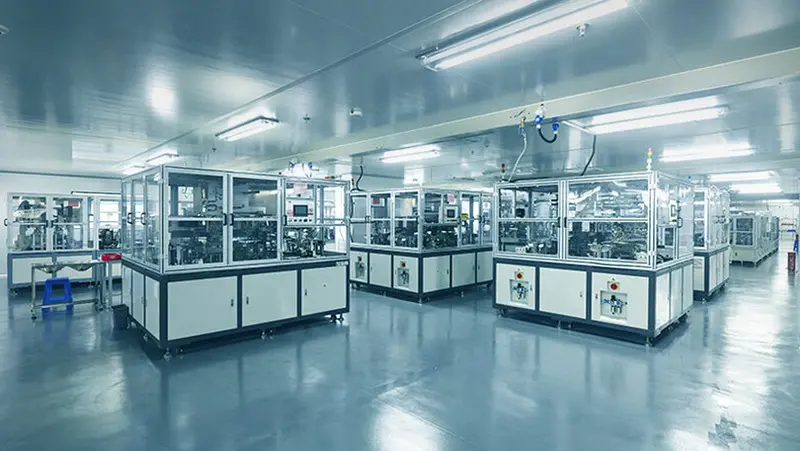

La fabricación de células y el ensamblaje del paquete terminado son etapas diferentes. El equipo de producción adjunto pertenece al contexto de la fabricación de células. Para el paquete solicitado, la revisión de la configuración debe identificar la designación de la celda, la disposición en serie, el diseño de la conexión y los requisitos de aislamiento antes de finalizar el exterior y las interfaces.

Trate el perfil del cargador de batería del UAV de 21 V como parte de esa configuración, no como un accesorio seleccionado únicamente del recuento de series. Los cambios en la plataforma de la celda, los conectores o la envoltura deben reflejarse en el acuerdo técnico final para que la muestra y el pedido repetido se evalúen sobre la misma base.

Comience con el dibujo del compartimiento de la batería.

Envíe a HSS Energy las dimensiones de la bahía utilizable, el rango de voltaje de la aeronave, el perfil de carga y la cantidad prevista para obtener una cotización de configuración. Incluya el espacio necesario para conectar y retirar el paquete, no solo el tamaño nominal de la cavidad.

Preguntas frecuentes

¿Puede reemplazar mi LiPo 6S existente sin cambiar el avión?

No sólo sobre la base de las “6S”. Compare la ventana de voltaje completa, el perfil del cargador, los requisitos de carga, la envolvente del cuerpo y la disposición de las conexiones. Este modelo utiliza un corte de carga de 25,8 V; una configuración de serie seis existente debe compararse con ese valor antes de aprobar un reemplazo.

El compartimento de mi batería tiene 75 mm de ancho. ¿Cabrá el paquete?

El ancho nominal es de 75 mm, pero una bahía con exactamente el mismo ancho no deja margen para tolerancias de fabricación, instalación o restricciones. Verifique las tres dimensiones del cuerpo y las tolerancias dimensionales acordadas, luego agregue el espacio necesario para el acolchado, el montaje y los cables de extremo corto.

¿Cuánto tiempo de vuelo proporcionará 1680Wh?

La energía nominal por sí sola no determina el tiempo de vuelo. La potencia promedio de la aeronave, la carga útil, el perfil de vuelo, la temperatura y la reserva de aterrizaje afectan la duración utilizable de la misión. Utilice potencia medida y vuelos de muestra controlados para evaluar la ruta; Este paquete no incluye ningún reclamo fijo de minutos de vuelo.

¿Qué condiciones se aplican al máximo de 800A?

El máximo especificado es 800 A durante 10 segundos con un SOC superior al 50 %. La descarga continua es de 240A. Los límites de cables, conectores y aeronaves también deben coincidir con la carga prevista.

¿El conector QS8 opcional es automáticamente adecuado para un pulso de 800 A?

No. Una clasificación de pulso a nivel de paquete no es una aprobación de conector. Se deben revisar el conector seleccionado, los contactos de acoplamiento, la ruta del cable y la calidad de la conexión para determinar el perfil de corriente real. Especifique la interfaz completa en lugar de seleccionar un conector sólo por su nombre.

¿400Wh/kg describe la batería completa?

No. 400 Wh/kg es la densidad de energía de la celda especificada. La energía nominal del paquete es de 1680 Wh, calculada a partir de 21,0 V y 80 Ah. Estos valores describen diferentes cantidades.

¿Puedo solicitar una longitud de cable o disposición del cuerpo diferente?

Envíe el dibujo requerido y la interfaz de acoplamiento para su revisión. Una solicitud de cable o conector es diferente de un cambio en la disposición de las celdas o el tamaño del cuerpo; este último puede afectar la masa, los límites eléctricos y la documentación. La cotización debe identificar la configuración aprobada en lugar de prometer todos los cambios dentro del sobre estándar.

¿Qué debo verificar en una muestra de evaluación antes de realizar un pedido repetido?

Primero verifique el espacio libre de montaje real, la restricción y el acceso al conector. Luego evalúe la configuración de carga y la carga de la aeronave con respecto a los límites eléctricos acordados. Registre el cable, el conector y la revisión del dibujo aceptados para que un pedido repetido se refiera a la misma configuración y no solo a la misma etiqueta de capacidad.

¿Qué debo enviar para obtener una cotización útil en lugar de un precio genérico?

Para la batería para drones UAV 6S 80Ah, proporcione un dibujo del compartimento, el rango de voltaje admitido, las cargas continuas y transitorias, la polaridad del conector y la cantidad objetivo. Agregue el entorno operativo y cualquier documento solicitado. Esto permite que la cotización aborde las opciones de instalación e interfaz, así como la batería misma.
