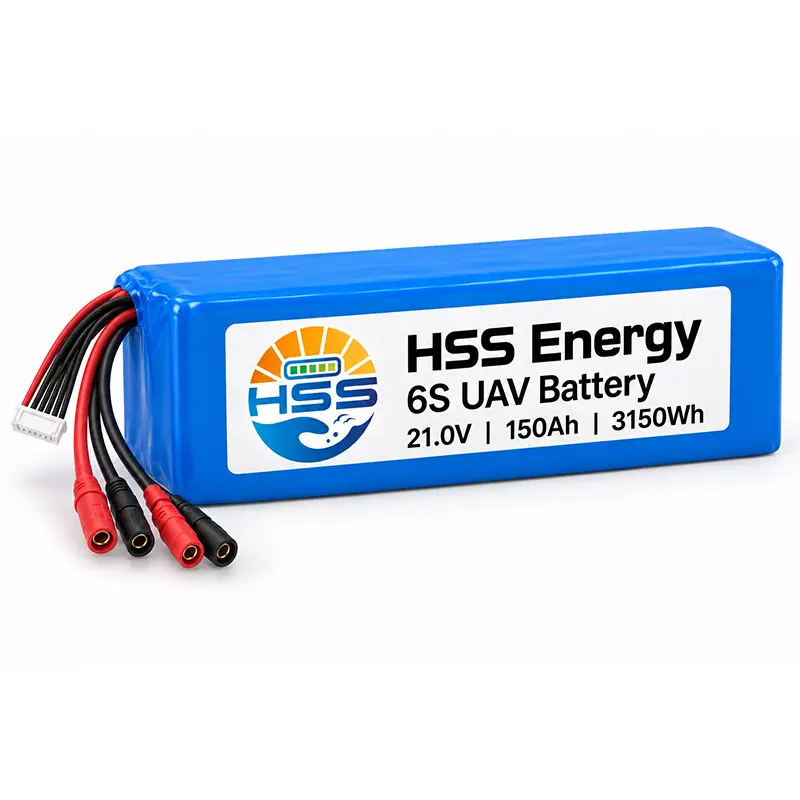

Batería del vehículo aéreo no tripulado 6S 150Ah

Antes de pedir la batería UAV HSS Energy 6S 150Ah, defina cómo se conectarán ambos pares de salida a la aeronave. Dos cables positivos y dos negativos requieren espacio para rutas de cables separadas e interfaces coincidentes. Los límites actuales especificados se aplican al paquete completo, no de forma independiente a cada par. Incluya la disposición de conexión en las especificaciones del pedido para que el hardware seleccionado coincida con la carga prevista.

Para pedidos al por mayor o consultas personalizadas sobre baterías, proporcione las especificaciones de conexión y la carga prevista para una revisión técnica antes de la compra.

Principio de funcionamiento: dos rutas de salida, una fuente de energía

La batería UAV 6S 150000mAh almacena energía en un paquete completo. El diseño opcional de doble cable proporciona dos rutas de conexión principales; no crea dos baterías independientes de 150Ah. El arnés de equilibrio cumple con los requisitos de conexión del grupo en serie y no sustituye a los cables de alimentación principales.

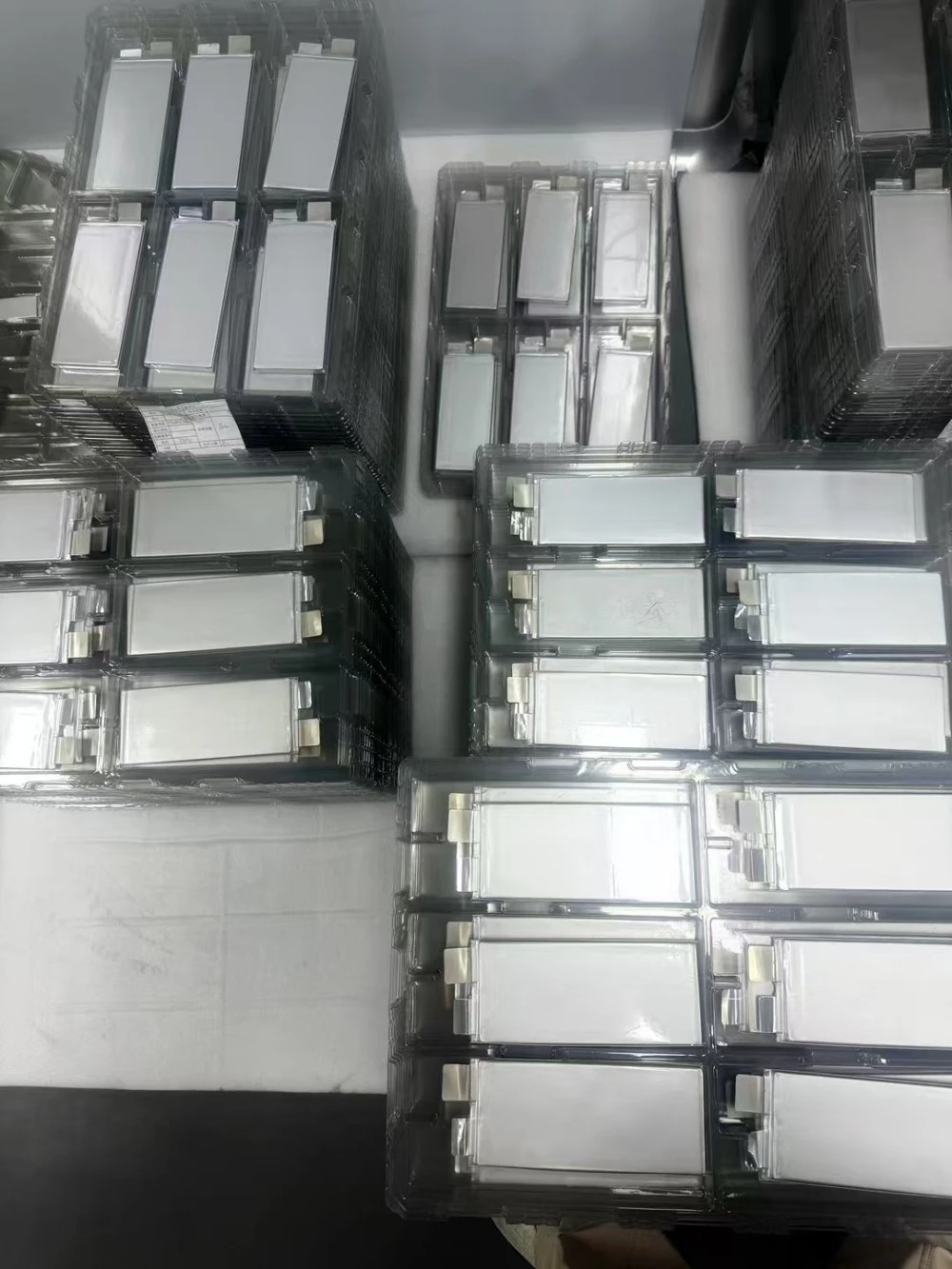

Las células de almacenamiento de energía y el arnés de salida externo cumplen funciones diferentes. Las pilas de celdas asociadas ilustran la etapa de los componentes antes de que se configure un paquete terminado; No son un diagrama de cableado interno. Agregar otra conexión externa no agrega otro conjunto de celdas de almacenamiento de energía.

Cuando dos salidas comparten un bus de batería, las corrientes demandadas por cargas separadas se suman en el paquete. Cuando las rutas alimentan la misma carga, la división de corriente depende de la resistencia de las rutas completas. Estos principios explican por qué dos pares de salidas visibles no establecen un reparto, aislamiento o protección independiente equitativos.

Ventajas de un diseño energético planificado

Para una batería de 21 V y 150 Ah, el valor de los cables duales opcionales es la flexibilidad de diseño cuando el diseño de la aeronave lo requiere. El enrutamiento del cable principal y la conexión del equilibrio se pueden revisar por separado, mientras que el límite total de corriente del paquete sigue siendo común. El nombre de un conector por sí solo no puede definir la capacidad de ninguna de las ramas.

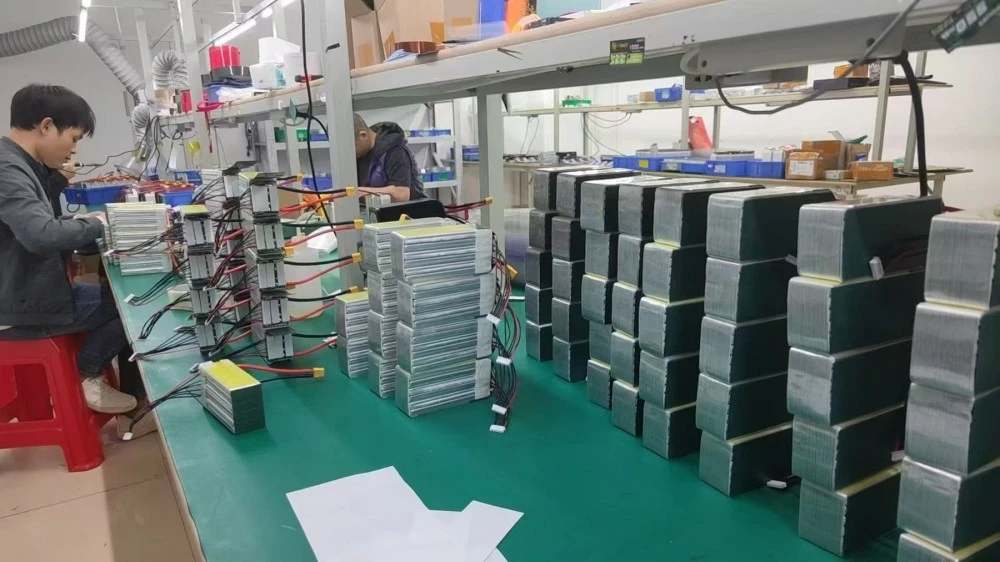

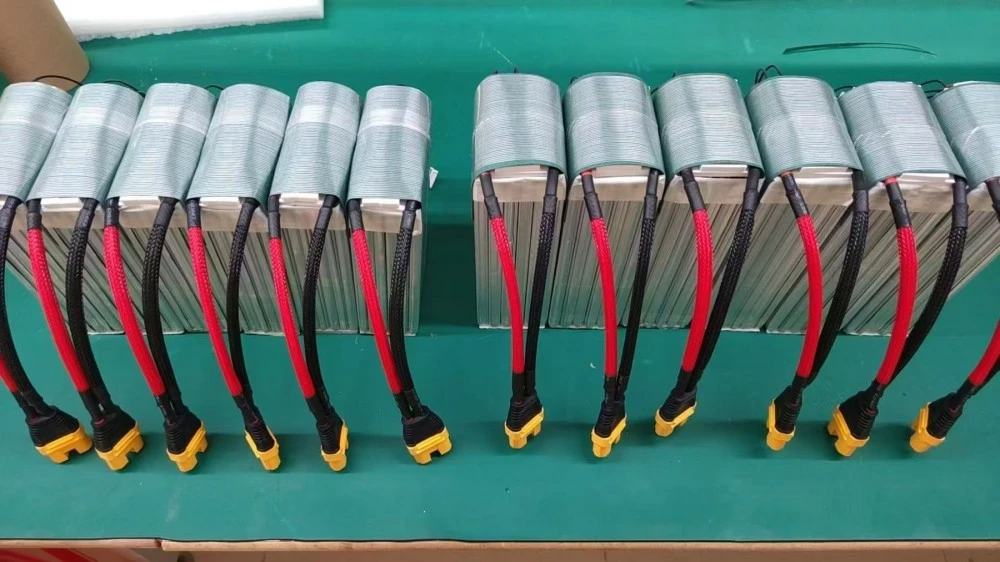

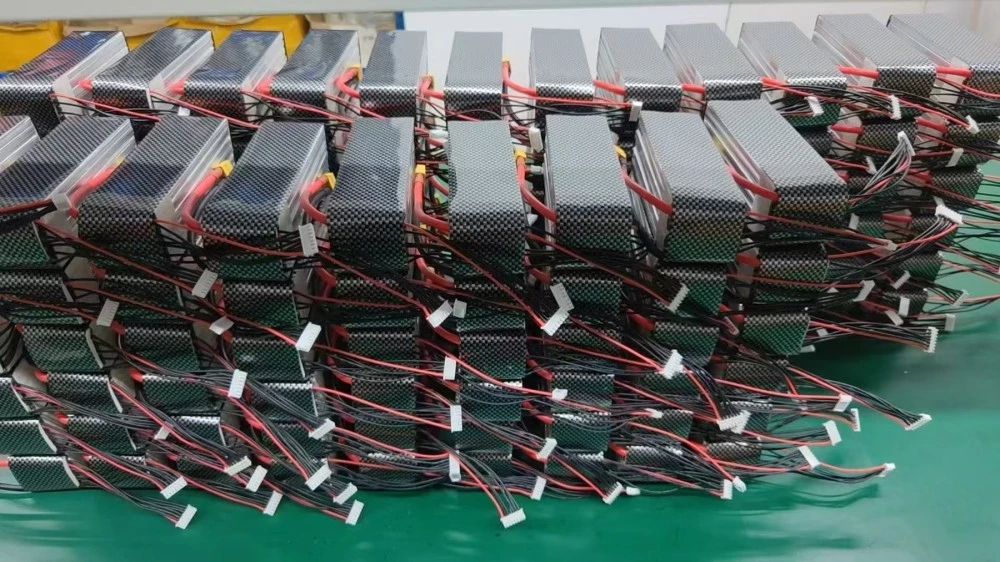

Las estaciones de trabajo de montaje de nuestros socios muestran la manipulación de paquetes y el cableado como tareas de producción física. Defina el número de cables, la longitud del cable, la polaridad y las interfaces de acoplamiento en la configuración solicitada. Estas fotografías del taller muestran actividades relacionadas con la producción de paquetes, no un circuito interno específico del modelo.

Especificaciones técnicas

Condiciones ambientales y de ciclo de vida.

Dimensiones mecánicas

Interfaces opcionales

La energía nominal es el voltaje multiplicado por la capacidad. La densidad de energía celular no es la densidad de energía del paquete terminado. Los límites de temperatura de trabajo no establecen el permiso de temperatura de carga.

Áreas de aplicación: integrar la ruta de energía completa

La batería UAV 6S 150Ah se puede evaluar para plataformas UAV con el rango de voltaje, el margen de masa y el perfil de carga para utilizar esta capacidad. Una aeronave con puntos de conexión físicamente separados puede beneficiarse de un diseño de cable planificado. Los conectores separados no crean, por sí solos, un sistema de energía de emergencia independiente.

Evalúe el paquete de baterías 6S 150Ah con un dibujo del sistema que muestra cada carga, conector y ruta de cable. Incluya la masa de la batería de 8,2 kg en los cálculos de montaje y equilibrio. Mantenga la demanda máxima de las aeronaves distinta de la demanda de vuelos constante y tenga en cuenta todas las cargas activas simultáneamente.

Precauciones de uso: conexión, carga y soporte

Confirme la polaridad y las interfaces de acoplamiento antes de la conexión. Proteja los conectores no utilizados contra contactos involuntarios. Los cables de alimentación no deben convertirse en manijas de elevación ni soportar el peso de la batería, y el arnés de equilibrio no debe quedar atrapado debajo de las correas. No improvise un adaptador paralelo o una disposición de carga de un cable/descarga de otro cable.

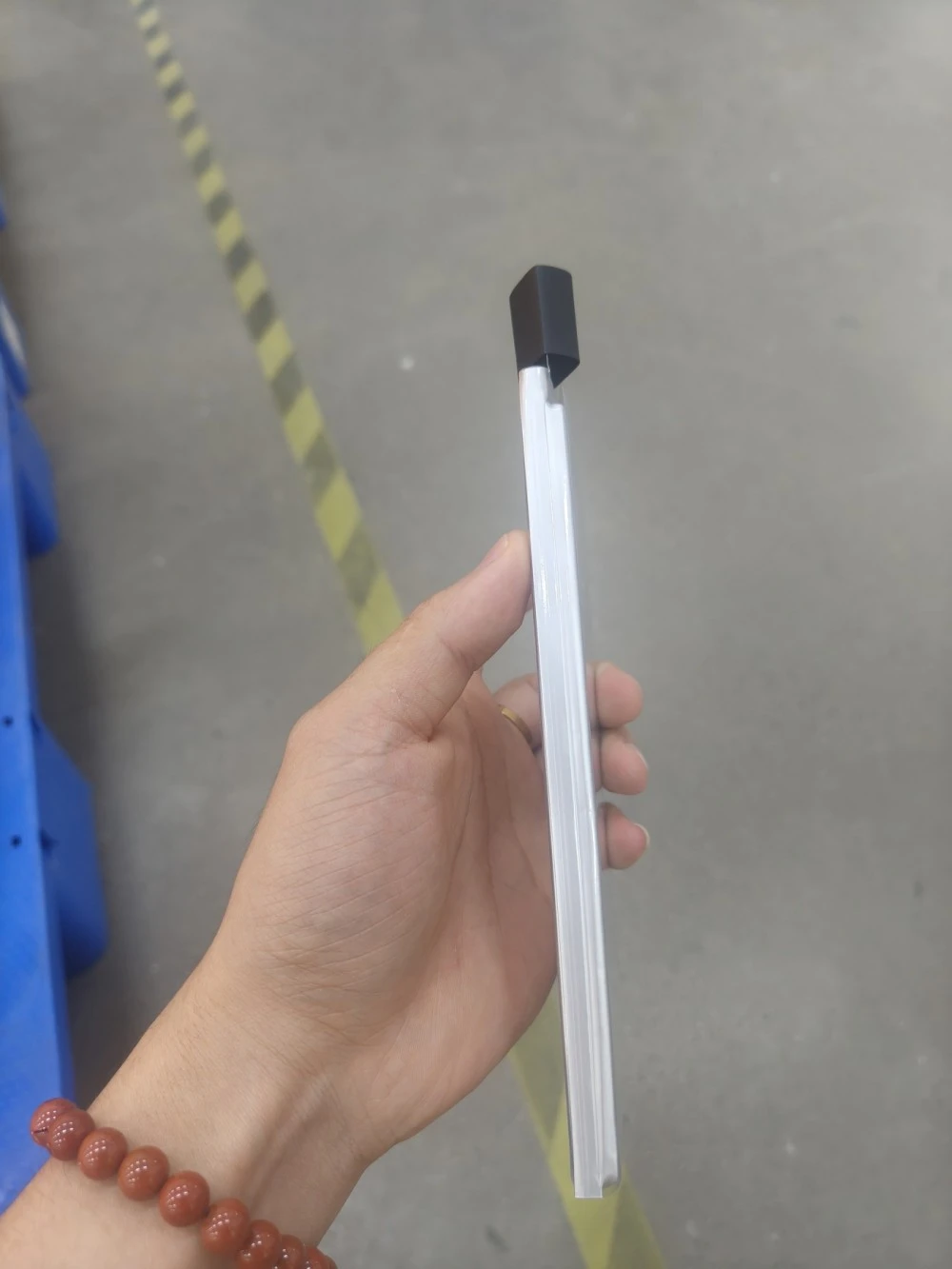

La designación de batería semisólida de 150 Ah no hace que los bordes de la bolsa ni las salidas de cables sean puntos de fijación estructurales. La fotografía del borde de la celda asociada ilustra el delgado perímetro sellado debajo de un diseño basado en una bolsa. Utilice la disposición de soporte aprobada para el paquete terminado en lugar de concentrar la fuerza en un borde o área terminal.

Mantenimiento: inspeccionar tendencias, no sólo apariencia

Para una batería de dron de 150000 mAh, mantenga las observaciones operativas con la identificación del paquete: calentamiento inusual del conector, cambios en el voltaje cargado, daños visibles en la envoltura y cambios en el comportamiento de carga. Investigue un cambio antes de devolver el paquete al servicio de vuelo. No abra la envoltura ni repare las conexiones internas como mantenimiento de campo de rutina.

Entre implementaciones, siga el estado de carga de almacenamiento acordado y el programa de inspección. Proteja los conectores y conserve la identificación del paquete con su registro de funcionamiento. Haga evaluar el cableado o el envoltorio dañado antes de reutilizarlo.

Revisa el arnés antes de realizar el pedido.

Proporcione un esquema de conexión que identifique cada carga, enchufe correspondiente, ruta del cable y conexión de carga prevista. HSS Energy puede revisar la configuración de cables solicitada junto con la especificación y cotización del paquete.

Preguntas frecuentes

¿Cada par de salidas entrega 300 A continuamente?

La clasificación continua de 300 A es para el paquete de baterías, no una clasificación por salida indicada. Los dos pares de salidas requieren una conexión definida y una disposición de reparto de corriente; la calificación no debe duplicarse.

¿Dos pares de salidas duplican la capacidad disponible?

No. El paquete sigue siendo de 150Ah con 3150Wh de energía nominal. Una segunda ruta de salida cambia la disposición de la conexión externa, no la energía almacenada. Las cargas que utilizan la misma batería consumen esa fuente de energía común.

¿Las dos salidas pueden alimentar cargas diferentes al mismo tiempo?

Esto se puede considerar como una configuración del sistema, pero no se establece por la presencia de dos enchufes. La demanda combinada debe permanecer dentro de los límites del paquete completo y cada rama necesita cableado, conectores y protección adecuados. Envíe la disposición de carga prevista para una revisión de la configuración antes de usarla.

¿Las salidas compartirán automáticamente la corriente por igual?

No. El intercambio de corriente depende de la resistencia completa del camino, incluida la longitud del cable, los contactos y las uniones. Los enchufes que parecen idénticos no demuestran rutas eléctricas iguales. El diseño y evaluación del sistema debe establecer la distribución prevista; no se realiza ningún reclamo automático de participación 50/50 para este paquete.

¿Una segunda salida proporciona respaldo independiente si la primera falla?

No automáticamente. Dos rutas aún pueden compartir celdas y conexiones internas. La copia de seguridad independiente requiere una arquitectura definida de aislamiento y protección. No describa un paquete de dos cables como energía redundante sin esa evidencia a nivel de sistema.

¿Puedo cargar a través de una salida mientras enciendo la aeronave a través de la otra?

No asuma que ese acuerdo es compatible. Puede afectar las rutas actuales, el comportamiento del cargador y la protección. Utilice únicamente una disposición revisada para el paquete final y la configuración de la aeronave; La opción de doble cable no permite la carga y el funcionamiento simultáneos.

¿400Wh/kg describe la batería completa?

No. La cifra se aplica a la plataforma celular. La batería completa incluye cableado, aislamiento y otros componentes del paquete. Su energía nominal publicada es de 3150Wh y su masa aproximada es de 8,2kg; utilice valores de paquete completo para la integración de aeronaves.

¿Qué debo hacer si un conector se calienta o la envoltura se daña?

Deje de usar la mochila en el avión y programe una evaluación. Registra qué conexión se vio afectada, las condiciones de carga y carga, y fotografías del daño sin abrir el pack. No continúe volando para ver si el síntoma desaparece ni reemplace el cableado interno en el campo.

¿Qué detalles son esenciales en una solicitud de cotización dual?

Para la batería UAV 6S 150Ah, identifique las cargas en cada ruta, la demanda combinada continua y transitoria, las longitudes de cable requeridas, los tipos de enchufe, la polaridad y la conexión de carga. Incluya un dibujo del área de montaje. Esto es más útil que solicitar “dos resultados” sin describir qué proporcionarán.
