Batería del vehículo aéreo no tripulado 14S 120Ah

Solicite una revisión de la configuración de la batería UAV HSS Energy 14S 120Ah antes de solicitar hardware de montaje. La carga instalada incluye una batería que pesa aproximadamente 15,7 kg, por lo que los soportes y el acceso a la manipulación merecen atención antes de pasar los cables. Los cables principales de 200 mm y el arnés de equilibrio de 150 mm alcanzan diferentes distancias desde el extremo corto. Especifique ambas rutas con el plano de montaje en lugar de usar los cables para transportar la carrocería. Podemos revisar la configuración especificada para el abastecimiento de OEM/ODM, pedidos al por mayor y suministro directo de fábrica antes de la producción.

¿Qué es esta mochila 14S de alta capacidad?

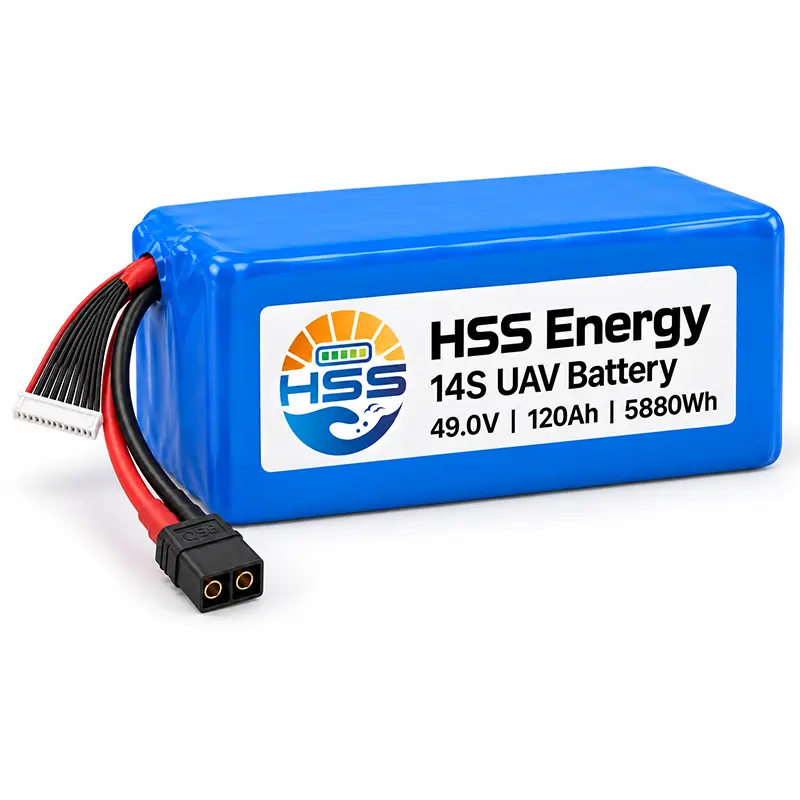

La batería UAV 14S 120000mAh es un conjunto completo de batería de energía nominal de 5880Wh. Su capacidad puede ser relevante para proyectos de vehículos aéreos no tripulados que consumen mucha energía, pero el cuerpo de 15,7 kg también hace que el soporte, la manipulación y la preparación del transporte sean cuestiones centrales en las adquisiciones. No debe seleccionarse como reemplazo directo simplemente porque otro paquete esté marcado como 14S.

Especificaciones técnicas

Condiciones ambientales y de ciclo de vida.

Dimensiones mecánicas

Interfaces opcionales

La energía nominal es el voltaje multiplicado por la capacidad. La densidad de energía celular no es la densidad de energía del paquete terminado. Los límites de temperatura de trabajo no establecen el permiso de temperatura de carga.

Características que afectan a la aeronave y al equipo de tierra.

Para una batería de 49 V y 120 Ah, el voltaje nominal, el corte de carga y el voltaje utilizable del sistema son entradas de planificación diferentes. La gran cifra de energía no anula el límite de corriente continua de 180 A. El cuerpo y la disposición de los cables también necesitan una solución de montaje que soporte la batería independientemente de sus cables.

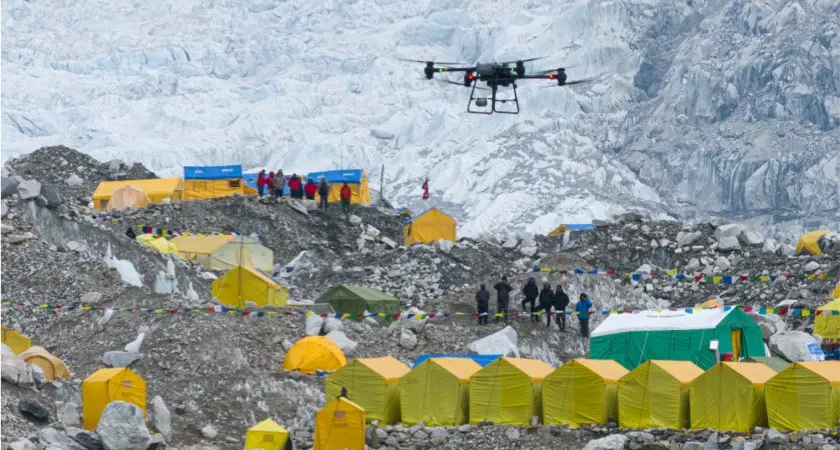

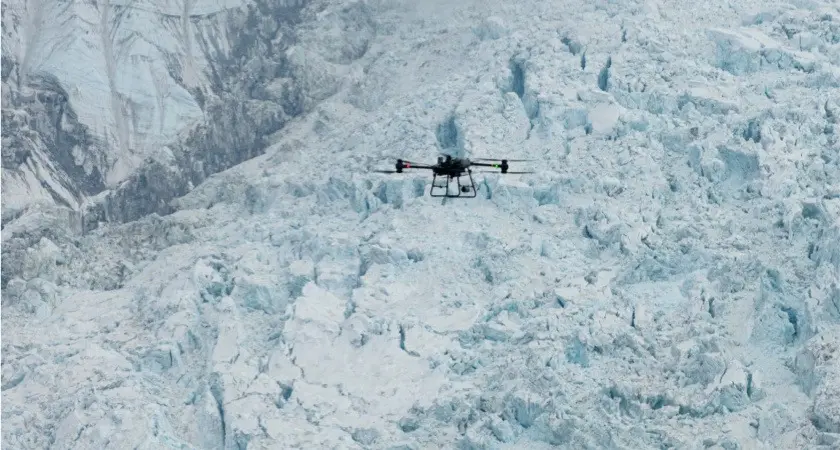

El trabajo de entrega documentado de DJI en Nepal ilustra la separación práctica entre una ruta aérea y la logística terrestre en un entorno montañoso. Estas son imágenes de aplicaciones independientes, no vuelos propulsados ​​por HSS ni evidencia del rendimiento de este paquete a gran altitud. Subrayan por qué un plan de misión debe considerar tanto la aeronave como las personas que manejan el equipo.

medida preventiva

Apoye el paquete de baterías completo 14S 120Ah sobre una superficie de montaje adecuada y asegúrelo contra el movimiento. Deje espacio para las conexiones principal y de equilibrio. No la levante por los cables, no coloque cargas de sujeción en la salida del cable ni permita que el cuerpo de la batería presione contra los terminales expuestos.

Demostración de caso real

En los sitios de trabajo remotos en el campamento base de Nepal, el espacio para el acceso y operación del equipo puede ser limitado. Es necesario determinar claramente la ubicación de las cajas de embalaje al momento de reemplazar el equipo, así como también cómo proteger el equipo terminal antes de la instalación.

Errores comunes y el enfoque correcto.

Diferentes formas de embalaje y transporte.

La cotización de la batería UAV 14S 120Ah debe distinguir la configuración de batería aprobada de su embalaje y alcance de transporte. Especifique el destino, la cantidad del pedido, las condiciones de recepción y los requisitos de embalaje del cliente. La ruta final, los documentos de transporte y la aceptación del transportista dependen de la configuración y el envío reales.

Diferentes formas de embalaje y transporte: Separe los paquetes y proteja las interfaces.

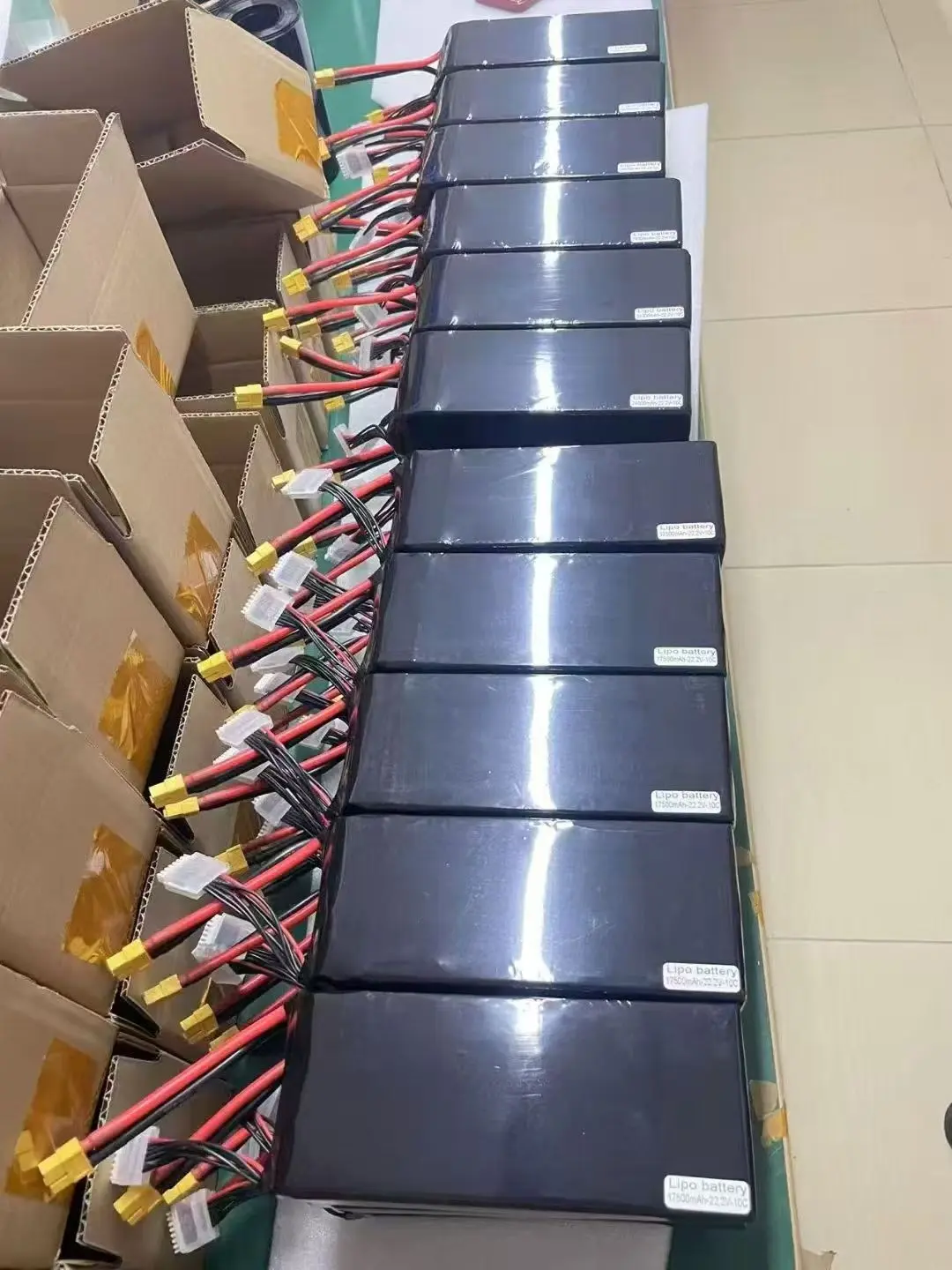

La fotografía del área de embalaje del socio muestra paquetes de baterías junto a cajas de cartón divididas, lo que ilustra la preparación del embalaje para otras configuraciones. Para este modelo ordenado, acordar cómo se inmoviliza el cuerpo, cómo se protegen los terminales y cómo las salidas de los cables evitan la compresión. La especificación final del embalaje debe identificar la protección alrededor de la batería completa, no sólo de la caja exterior.

Modo dos: Distinguir la puesta en escena del embalaje de transporte completo.

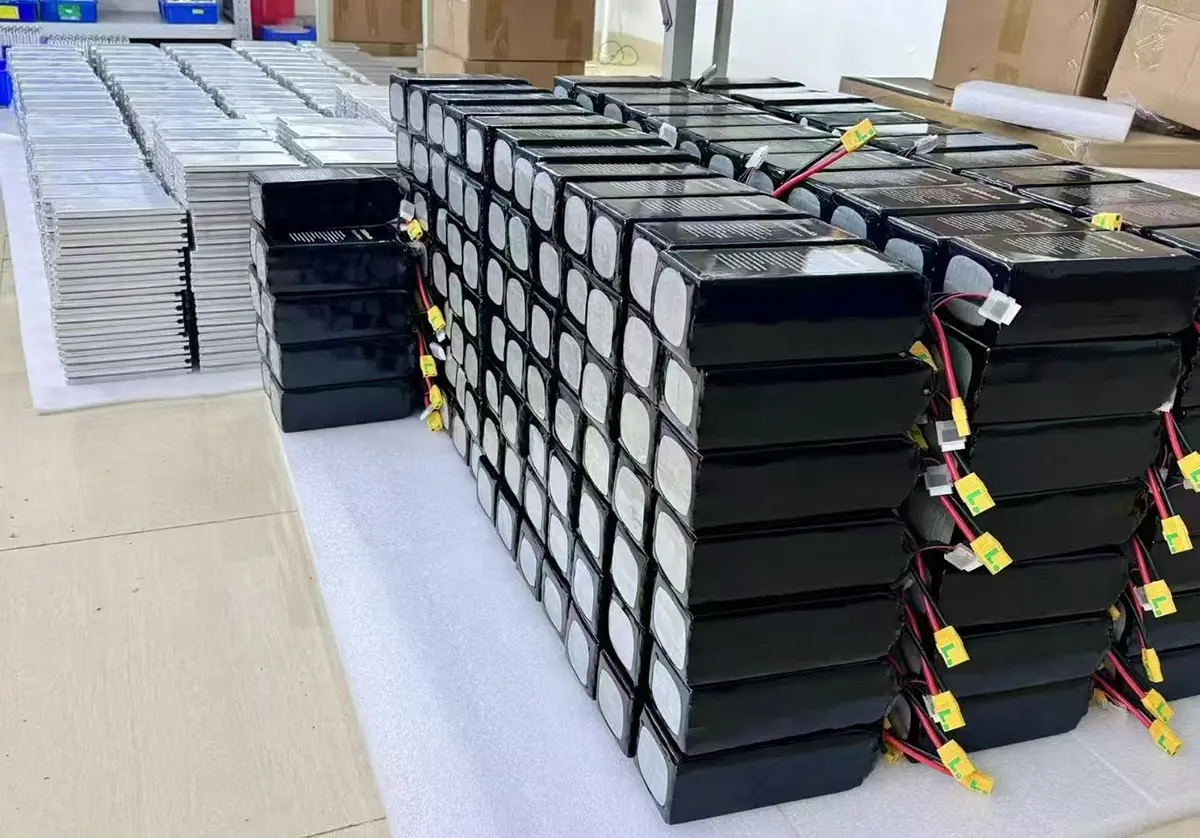

Los lotes de baterías sobre espuma protectora muestran una condición intermedia. La espuma debajo de un lote no es evidencia de un paquete sellado o aprobado para el transporte. Un pedido de batería para drones de 49 V necesita una disposición de embalaje final que se ajuste a su masa y dimensiones, seguida de los detalles de envío relevantes en lugar de una estimación basada únicamente en el peso del paquete desnudo.

Nuestro servicio postventa

Aceptar las condiciones de recepción y posventa.

Establecer la recepción de cheques y el manejo de discrepancias en los términos del pedido. El servicio posventa se proporciona de acuerdo con las condiciones de transacción acordadas. Mantenga juntos la configuración final, la lista de empaque y las observaciones de recepción para que cualquier discusión de servicio posterior pueda identificar el artículo suministrado y su condición.

Solicite una cotización de configuración y entrega.

Envíe el plano de montaje, carga eléctrica prevista, cantidad del pedido y destino. Agregue requisitos de embalaje, etiquetas, documentos y recepción para que la cotización pueda distinguir la configuración del producto de las condiciones de embalaje y entrega.

Preguntas frecuentes

¿Qué altura corporal se aplica a este modelo?

La altura del cuerpo es de 410 mm con una tolerancia de ±5 mm. Las dimensiones totales An x Pro x Alto son 175 × 130 × 410 mm, cada una ± 5 mm. Deje espacio adicional para los cables de extremo corto y el sistema de montaje.

¿Puedo calcular el flete a partir de la especificación de 15,7 kg?

Esa cifra es la masa aproximada del cuerpo de la batería, no el peso bruto empaquetado ni una cotización de flete. La caja o caja final, los materiales protectores, la cantidad y la ruta afectan los detalles del envío. Solicite las dimensiones externas del embalaje y el peso bruto para la disposición de embalaje acordada.

¿Pueden el embalaje y las etiquetas seguir nuestros requisitos de recepción?

Proporcione la información requerida de la etiqueta, la separación del paquete, los requisitos del paquete exterior y cualquier restricción de recepción para su revisión. Estos detalles deben acordarse con la configuración final de la batería y la ruta de transporte. La marca personalizada no reemplaza la identificación requerida del producto ni las marcas de envío aplicables.

¿Se puede enviar esta batería a cualquier país por vía aérea?

No se asume un compromiso universal de transporte aéreo. Se debe revisar el destino, la configuración, la cantidad, la documentación aplicable y la aceptación del transportista para el envío específico. Incluya el lugar y el momento de entrega requeridos en la consulta antes de considerar un método de transporte como disponible.

¿El límite de baja temperatura de trabajo también permite cargar a esa temperatura?

No. Un rango de temperatura de trabajo no es un margen general de temperatura de carga. Siga las condiciones de carga aplicables a la configuración final, incluidos los límites de voltaje y corriente especificados. Durante la revisión de la configuración se debe plantear un objetivo operativo en climas fríos, no inferirlo de una línea de la especificación.

¿390Wh/kg describe la batería que levantaré e instalaré?

No. Es una cifra de densidad de energía a nivel celular. Para los cálculos de manejo y aeronave, utilice la masa aproximada del paquete completo de 15,7 kg y la energía nominal de 5880 Wh, más la masa de la disposición de montaje y cualquier equipo adicional.

¿Qué debe registrar el personal de recepción si la caja o la batería parecen dañadas?

Registre la identificación del paquete y fotografías de la condición externa antes de la instalación. Mantenga fuera de servicio un paquete dañado y comuníquese con el canal de soporte acordado; no lo abra ni lo cargue como prueba de aceptación. El manejo de discrepancias y cualquier acuerdo de devolución sigue las condiciones del pedido y los requisitos de envío aplicables.

¿Qué garantía y soporte postventa están incluidos?

El alcance del servicio, plazo, procedimiento de evaluación y eventuales condiciones de reparación, sustitución o devolución son los acordados para la transacción. Deben registrarse antes de la compra. Esta página no promete una duración de garantía universal, reemplazo gratuito o tiempo de respuesta fijo en todos los pedidos personalizados.

¿Qué detalles se necesitan para una cotización de costo de entrega?

Para la batería UAV 14S 120Ah, proporcione el destino final, la cantidad requerida, los requisitos de montaje y conector, la documentación solicitada y la disposición de embalaje preferida. Indique las limitaciones de recepción y la fecha requerida. El precio del producto, el alcance del embalaje y el flete se pueden abordar sin tratar los datos del paquete simple como datos de envío.
