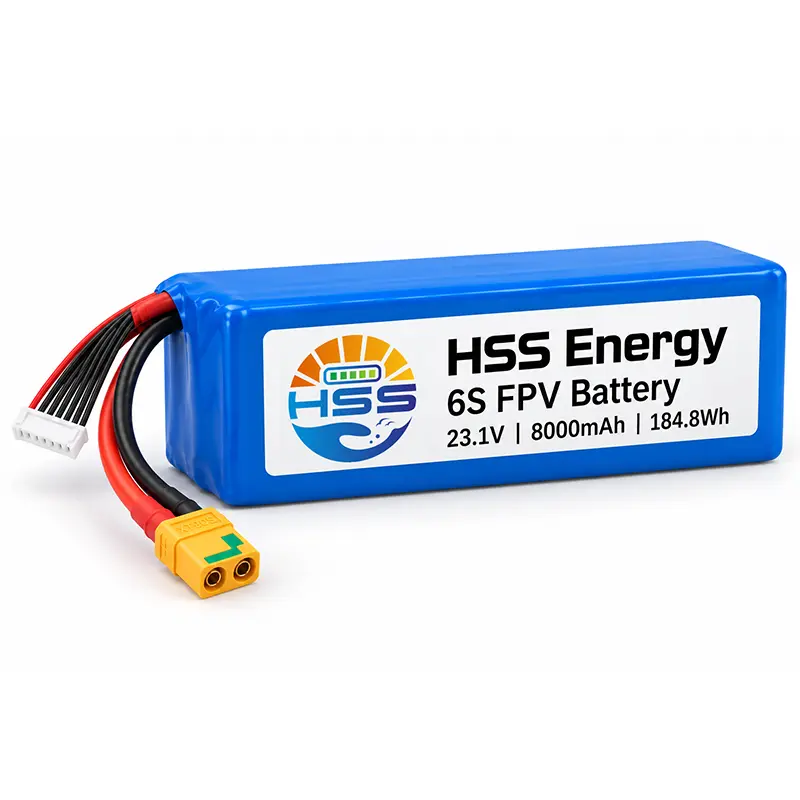

Batería FPV 6S 8000mAh

La integración comienza con la carga completa

Las especificaciones del pedido de la batería HSS Energy 6S 8000mAh FPV comienzan con el sistema de energía de la aeronave. Este modelo combina una capacidad de 8 Ah con un punto final de carga de 26,4 V. Verifique la compatibilidad de la electrónica con carga completa y reserve espacio físico para el cuerpo largo antes de seleccionar la disposición de conexión.

Presupuesto energético para el vuelo previsto

Utilice la energía nominal de 184,8 Wh de este paquete de baterías FPV de 8000 mAh como aportación al presupuesto de energía de la aeronave. La capacidad por sí sola no puede determinar el tiempo de vuelo: la masa de la aeronave, las maniobras y la reserva de aterrizaje afectan la energía disponible para la misión. Compare los registros de vuelos representativos con la reserva planificada antes de establecer la duración de una sesión.

Especificaciones eléctricas

Compatibilidad de voltaje de aeronaves

Se debe combinar una batería FPV de 23,1 V con el rango de suministro permitido de cada dispositivo conectado, incluidos los controladores del motor y la electrónica auxiliar. Una etiqueta 6S por sí sola no confirma la compatibilidad con el extremo superior de 26,4 V. Tenga en cuenta los transitorios operativos cuando el diseñador del sistema establece el margen de voltaje.

Límites de temperatura y almacenamiento.

El rango de carga de baja temperatura listado requiere un procedimiento de carga validado y una protección adecuada para el paquete real. No autoriza la carga ilimitada por debajo del punto de congelación. Utilice el corte de descarga como límite operativo, no como configuración de advertencia de aterrizaje de la aeronave.

Perfil de carga y ciclos monitoreados

Cargar una batería de alto voltaje de 8000 mAh requiere un punto final adaptado a su sistema celular. Aquí el límite del paquete de 26,4 V corresponde a 4,4 V por grupo de serie. Seleccione el equipo que admita explícitamente este punto final y la configuración del paquete; no elija un modo de carga únicamente porque esté etiquetado como 6S o LiHV.

La corriente de carga máxima de 8,0 A está separada de las clasificaciones de descarga. Confirme la conexión y la polaridad de la balanza antes de habilitar el perfil aprobado. Los ajustes de carga y prueba se deben comparar con las especificaciones del pedido, en lugar de copiarlos de otro tamaño de paquete.

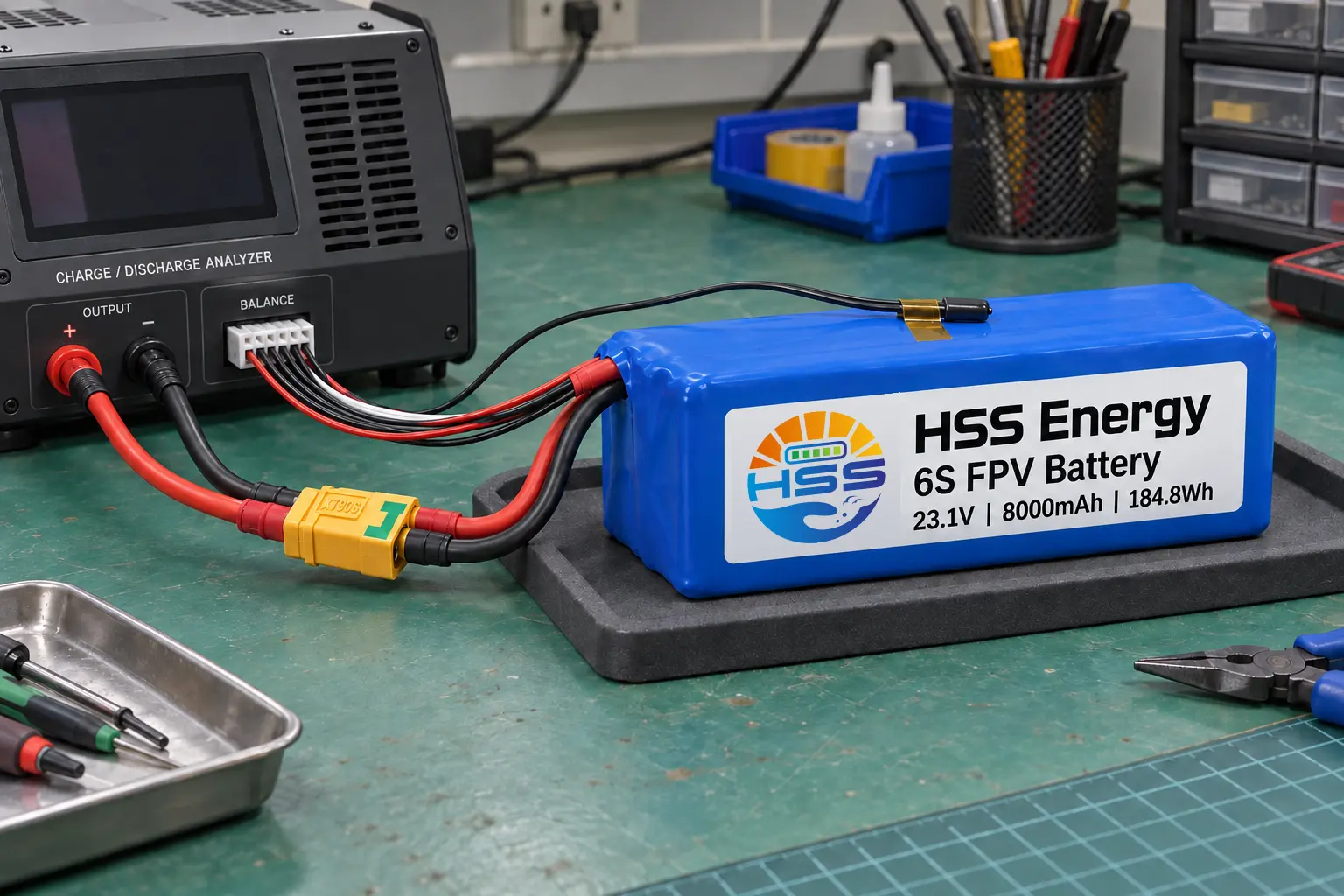

Ilustración del proceso • Configuración del ciclo de carga y descarga conectado

Qué debe registrar una evaluación de ciclo

Para la batería FPV 6S 8000mAh, una evaluación de ciclo significativa define la corriente de carga y descarga, la temperatura, los períodos de descanso y el punto final de capacidad retenida. Registre la identificación del paquete junto con la capacidad medida y el historial de temperatura. La referencia de 500 ciclos no es el resultado de una prueba que se muestra en esta ilustración ni un período de garantía.

El circuito principal, el arnés de equilibrio y la sonda de superficie en la ilustración muestran la disposición de monitoreo, no las mediciones registradas.

Envoltura del cuerpo y ajuste mecánico.

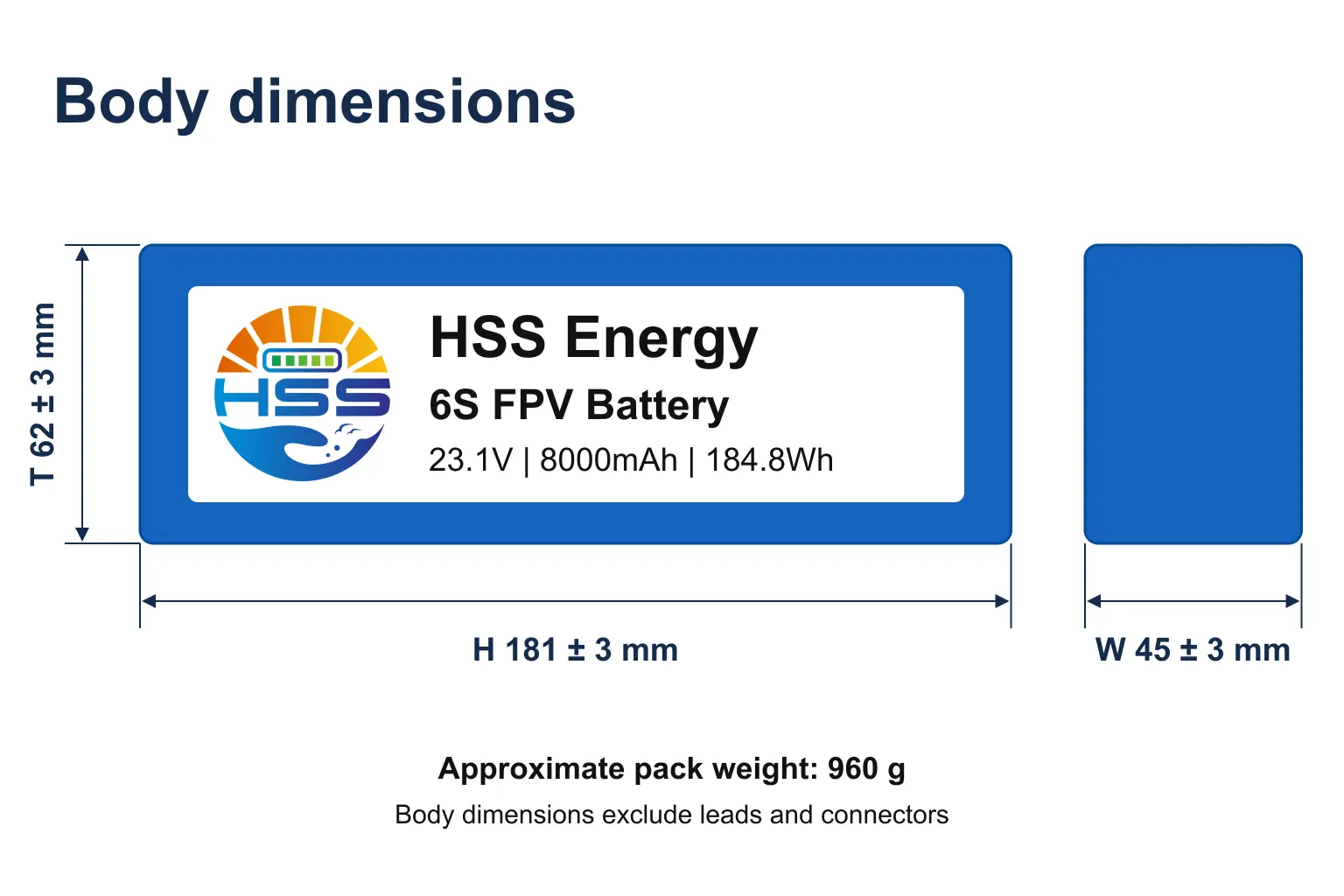

Ilustración dimensional • Ejes nominales del cuerpo y tolerancias

Esta batería semisólida de 8000 mAh tiene un cuerpo largo envuelto en azul. La dimensión de 181 mm conserva la designación H incluso cuando el paquete está montado horizontalmente. Espacio económico para tolerancias, amortiguación y salida de cables por separado; el dibujo del cuerpo excluye los cables y conectores externos.

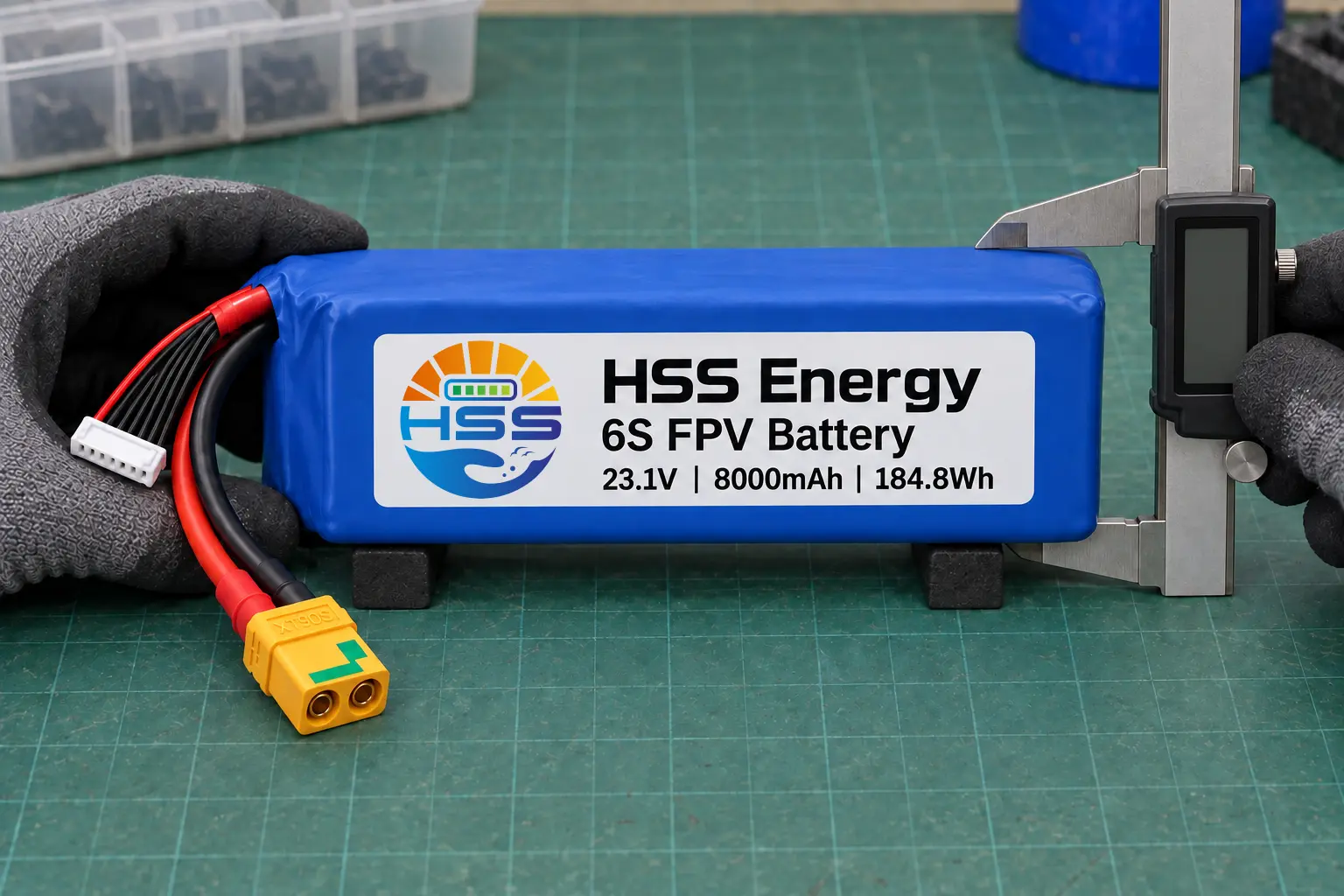

Ilustración del proceso • Inspección de dimensiones exteriores

Compruebe la carrocería terminada en los puntos de inspección especificados en el plano de montaje. Un dispositivo debe sujetar el paquete de aproximadamente 960 g sin aplastar la envoltura ni utilizar los cables para soportar su peso.

Demanda continua y pulsos cortos.

Evalúe esta batería 6S 25C FPV contra corriente sostenida por separado de cargas de aceleración corta. La clasificación continua de 200 A y la clasificación máxima de 400 A describen diferentes condiciones de trabajo. Un pico no puede durar más de dos segundos; esto no define la frecuencia con la que puede repetirse ni demostrar un aumento de temperatura aceptable en el conjunto instalado.

Acabado exterior e identificación.

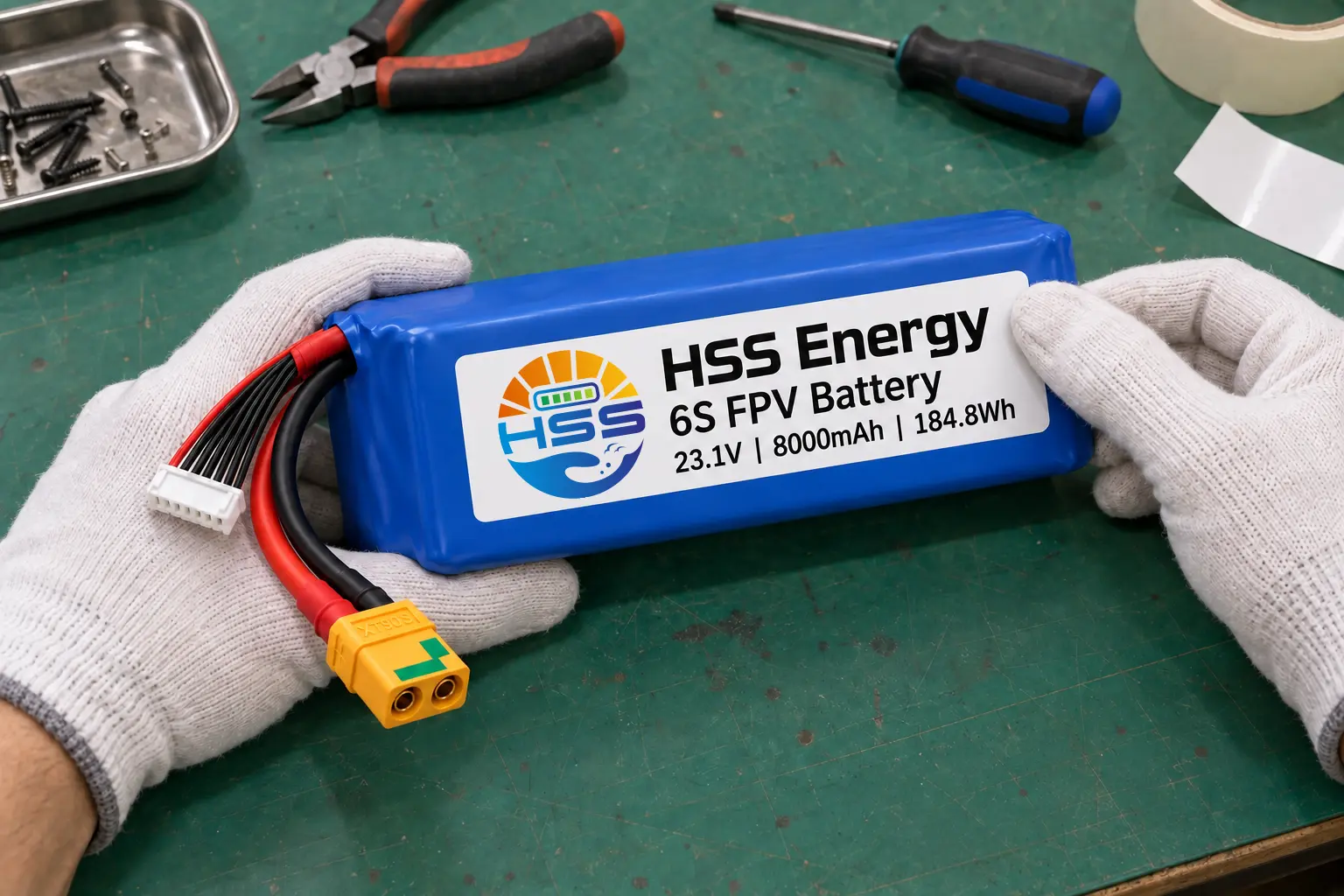

Ilustración del proceso • Colocación de etiquetas y acabado exterior

Una etiqueta legible vincula el paquete terminado con su especificación de voltaje y capacidad. Las inspecciones exteriores deben buscar bordes de etiquetas levantados, aislamiento dañado o salida de cable obstruida. Estas comprobaciones visibles no reemplazan las mediciones de aceptación eléctrica.

Disposición de conexión para el pedido.

La longitud del cable, el tamaño del cable y los conectores se pueden configurar según los requisitos del cliente. Verifique la capacidad actual y el aumento de temperatura del conjunto elegido. Las piezas de referencia opcionales no son, por sí mismas, una confirmación de una ruta de corriente completa de 200 A o 400 A.

Amortiguación y cierre de cartón.

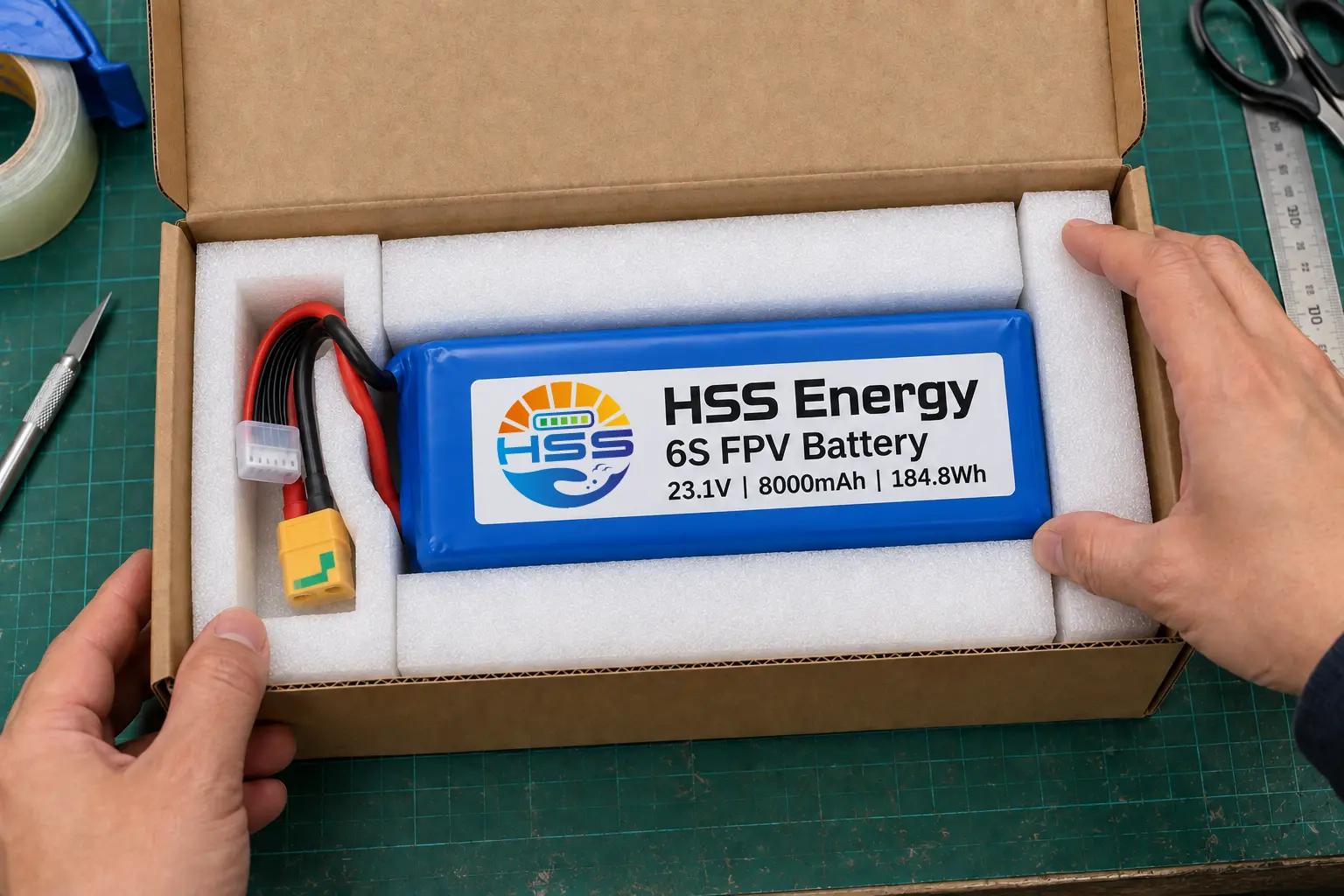

Ilustración del embalaje • Soporte del cuerpo y espacios de conector aislados

Especifique el embalaje alrededor de la disposición final del cable. El inserto ilustrado sostiene el cuerpo y separa los conectores protegidos; ningún cable debe cruzar un borde de cierre. Los detalles de espuma y cartón siguen siendo configurables por el cliente.

Ilustración del proceso • Sellado de cajas de cartón en la estación de embalaje

Preguntas frecuentes

¿Semisólido significa una celda totalmente de estado sólido?

No. Este modelo está especificado como semisólido. Esa descripción no establece un electrolito totalmente en estado sólido ni una clasificación de no inflamabilidad.

¿Qué debe acompañar a una evaluación de muestra?

Mantenga juntos la configuración de la muestra, el perfil de carga previsto y los criterios de aceptación. Registre los resultados medidos con respecto a esa configuración antes de establecer los requisitos para pedidos repetidos.

¿Cómo se determinan los términos de compra y envío?

La disponibilidad de muestras, la cantidad mínima, el tiempo de entrega y la garantía se acuerdan mediante cotización. Se deben comprobar los documentos de transporte y la aceptación del transportista para determinar la configuración exacta, el destino y la ruta de envío.

Un pedido de batería HSS Energy 6S 8000mAh FPV debe identificar la configuración eléctrica aprobada y el sobre de montaje. Registre los criterios de aceptación de la muestra con la disposición del embalaje para que las entregas repetidas puedan compararse con la misma especificación.
