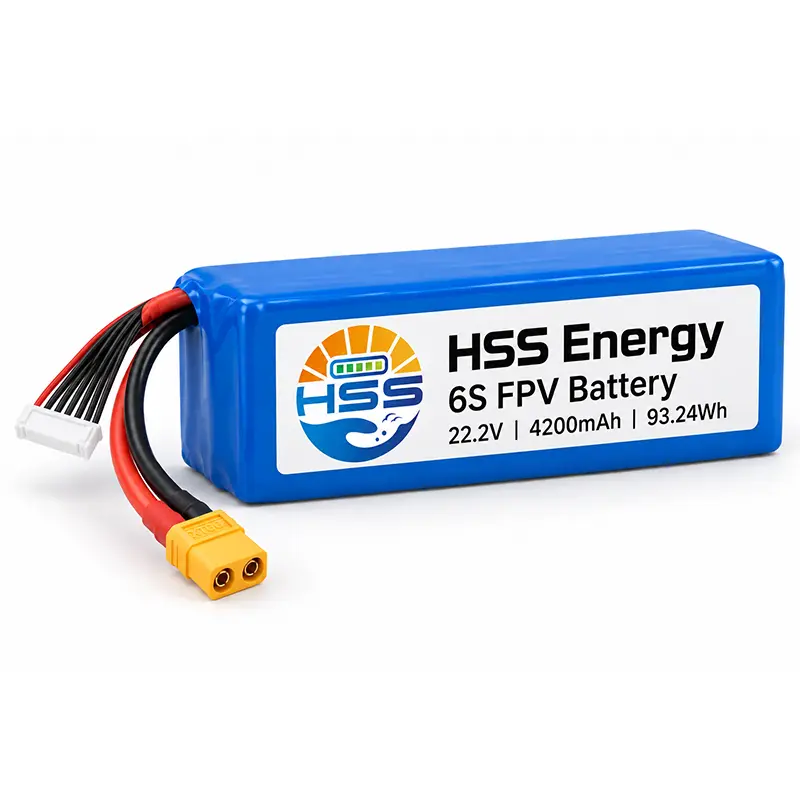

Batería FPV 6S 4200mAh

Configuración del paquete de carreras FPV

La planificación del pedido de batería HSS Energy 6S 4200mAh FPV comienza con la plataforma de carreras. La aceleración y el acelerador sostenido imponen diferentes exigencias al paquete. Compare la corriente esperada en una vuelta con ambos límites de descarga, luego evalúe la masa instalada y el centro de gravedad en el fuselaje seleccionado.

Planificación de capacidad y energía.

Una batería FPV de 4200 mAh proporciona una capacidad definida para planificar una sesión FPV. Su energía nominal de 93,24Wh es producto de 22,2V y 4,2Ah. La duración útil del vuelo depende de la demanda de energía y de la reserva retenida para el aterrizaje; establecerlos en la aeronave seleccionada en lugar de estimar la duración únicamente a partir de la capacidad.

Especificaciones eléctricas

Condiciones de carga y funcionamiento

Para esta batería FPV de 22,2 V, el voltaje nominal no es el punto final de carga. Seleccione un equipo de carga y un perfil de carga aprobado que respete el corte del paquete de 25,2 V. El valor indicado de 12,6 A es la corriente de carga máxima, no una configuración predeterminada para cada cable o cargador.

Establecer advertencias de aeronaves y reserva de aterrizaje utilizando el comportamiento verificado del sistema bajo carga; el corte de descarga no es una alarma de aterrizaje recomendada. La vida útil depende de las condiciones de carga y descarga y del criterio de retención de capacidad. Acordar la base de prueba cuando se utilice la referencia de 200 ciclos para adquisiciones; no es una duración de garantía.

Envoltura de la carrocería y espacio libre de montaje

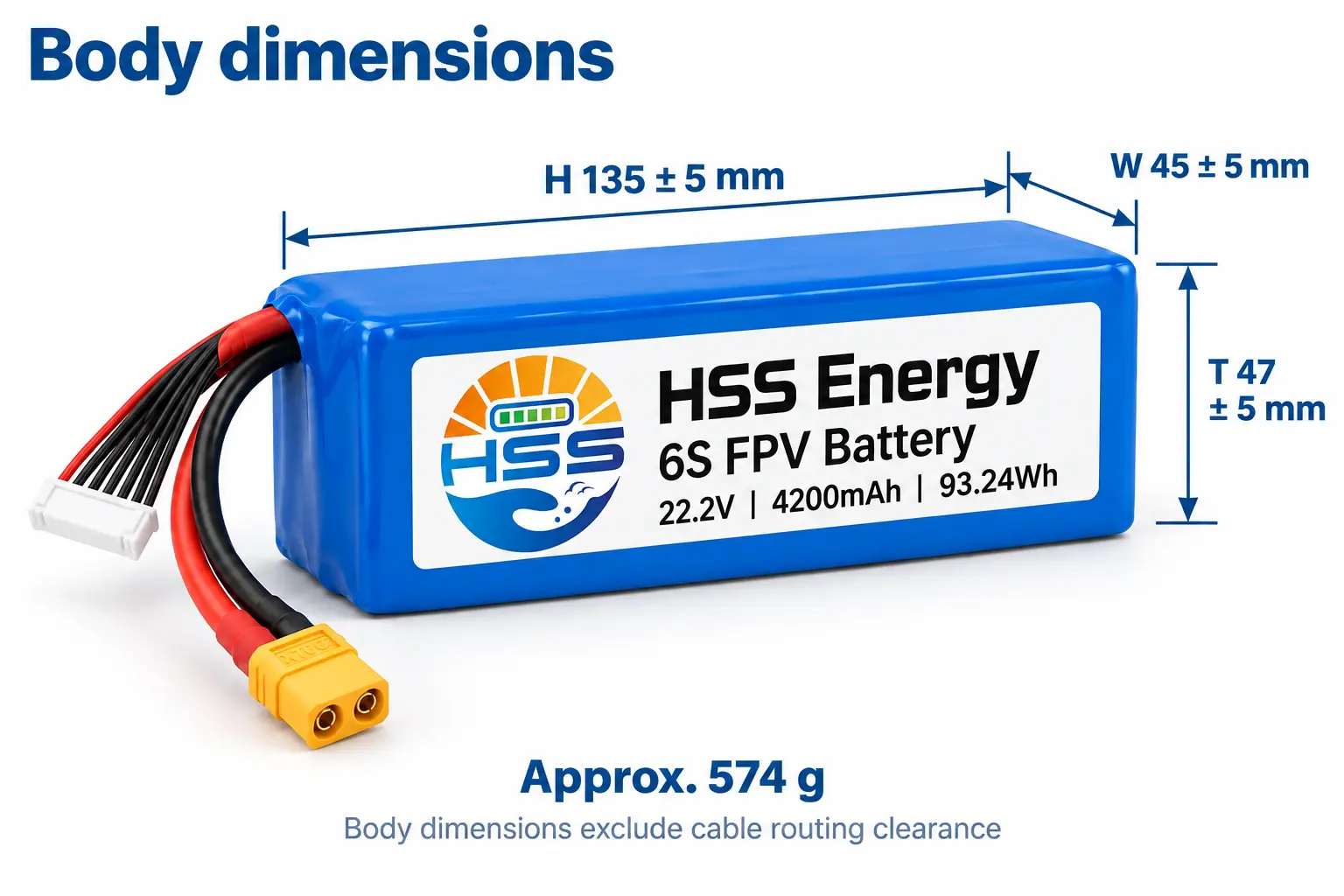

Ilustración dimensional • Tamaño del cuerpo y peso aproximado

H identifica el eje del cuerpo de 135 mm, incluso cuando la mochila se coloca horizontalmente. Tenga en cuenta las tolerancias indicadas y el espacio libre adicional para los cables. El soporte de montaje debe sujetar el cuerpo sin cargar la salida del cable.

Tipo de celda y controles exteriores.

Esta batería FPV semisólida utiliza una envoltura exterior azul termorretráctil. La química de la celda y el acabado exterior son características separadas: la inspección visual verifica el aislamiento, la etiqueta y la salida del cable, mientras que la aceptación eléctrica requiere mediciones.

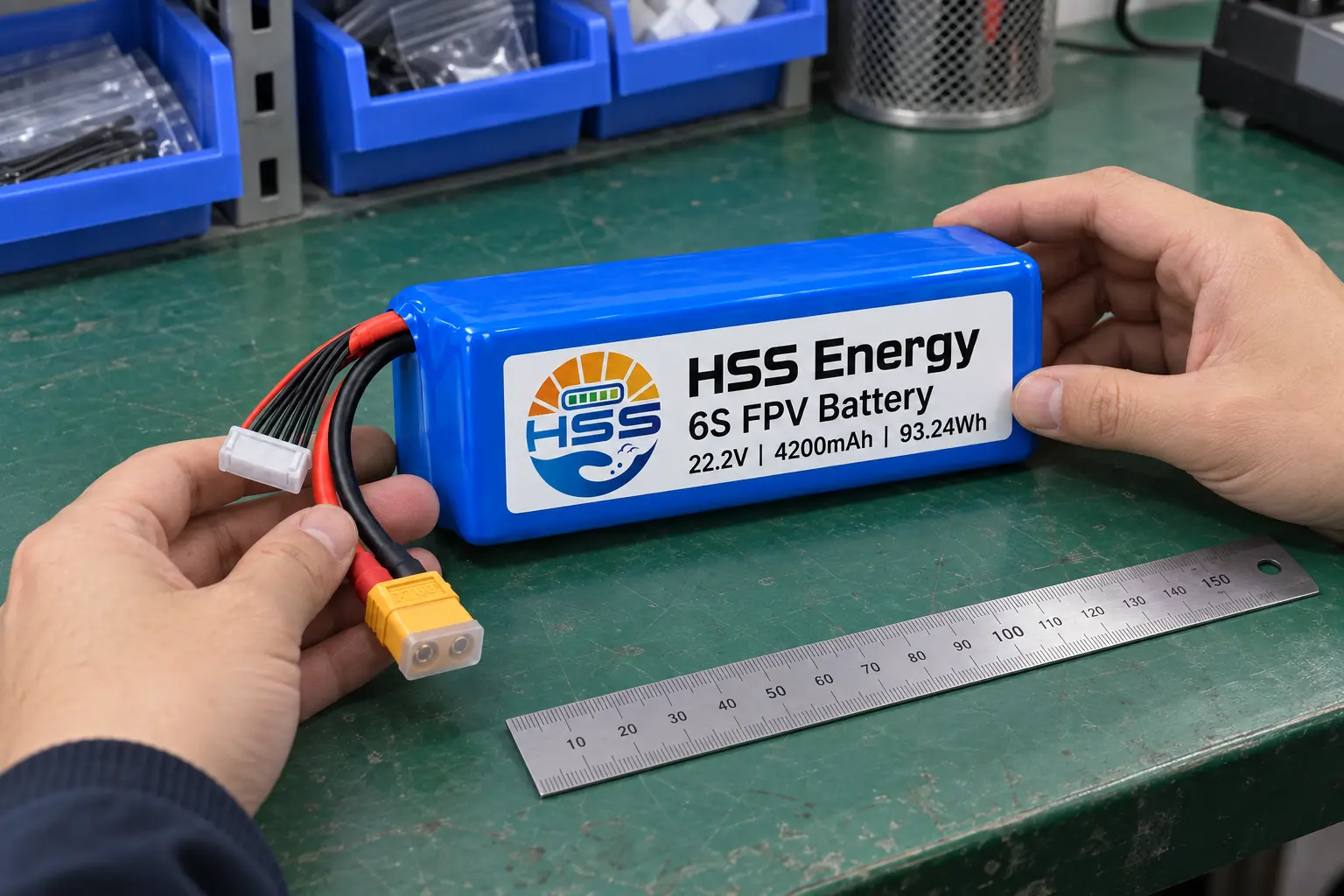

Ilustración del proceso • Inspección exterior con guía de medición

Carga continua y picos cortos

La batería FPV 6S 4200mAh tiene límites de descarga continuos y de corta duración separados. Al evaluar una batería FPV de 35C, compare el perfil actual completo con la clasificación continua de 147A. La clasificación máxima 294A se aplica durante no más de tres segundos; no establece una tasa de repetición permitida ni una carga promedio.

La ruta actual completa debe soportar el deber previsto. Establecer el comportamiento térmico y la carga permitida para el cableado y la disposición de conectores seleccionados antes del vuelo; las piezas de referencia opcionales no establecen una clasificación de conexión de 147A o 294A.

Conector principal y guiado de cables

El conector XT60 que se muestra es una configuración de referencia opcional. El cable principal y el conector se pueden seleccionar según la instalación. Especifique la orientación de acoplamiento, la polaridad y el alivio de tensión en el plano del pedido.

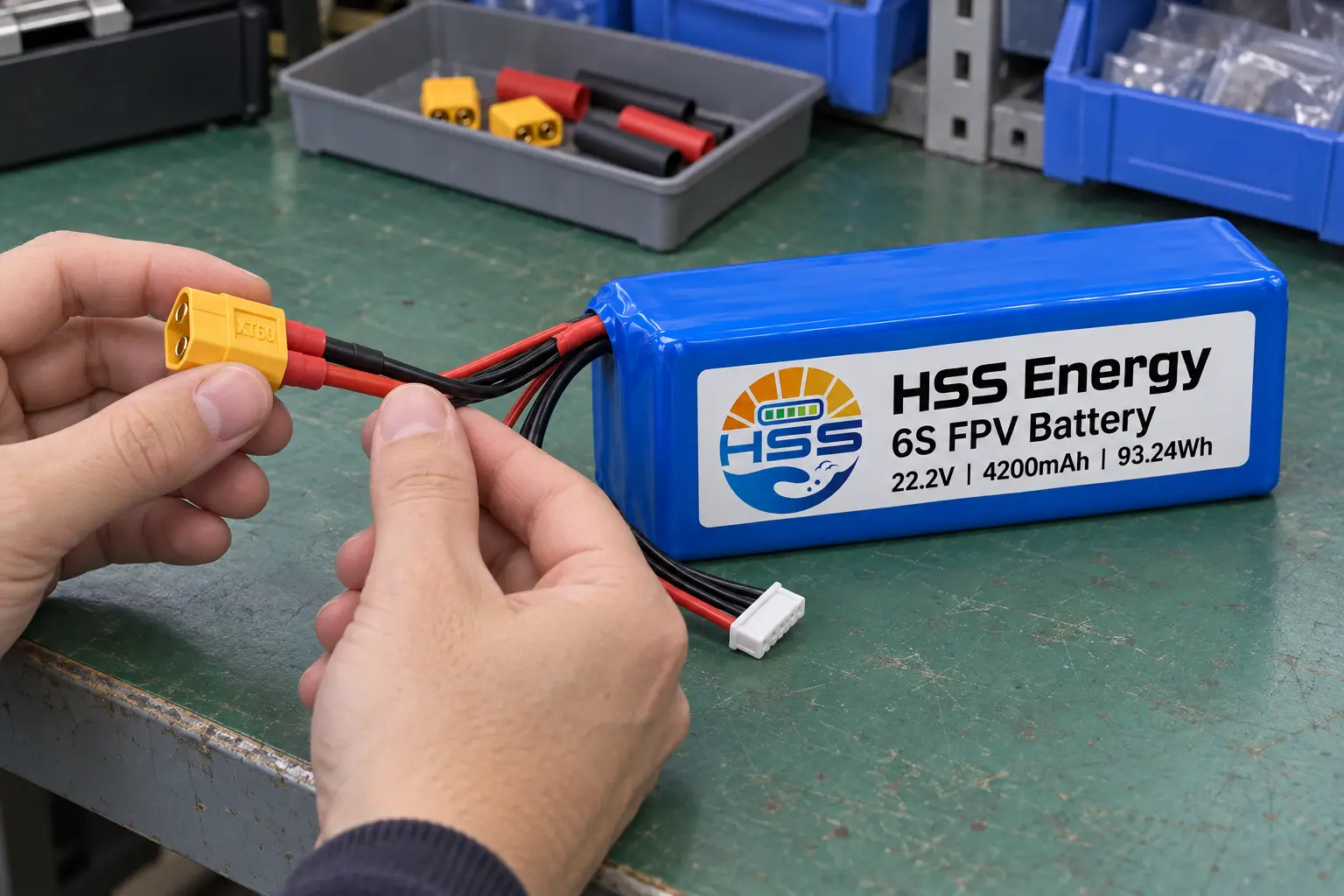

Ilustración del proceso • Inspección de la carcasa del conector y del alivio de tensión

Inspeccione la carcasa en busca de daños y verifique el aislamiento en la salida del cable. Deje suficiente espacio libre para desconectar por la carcasa sin tirar de la unión del cable.

Selección de plataforma de carreras

Seleccione esta batería de carreras 6S FPV para una plataforma con espacio y masa asignada para el paquete de aproximadamente 574 g. Evalúe la respuesta del acelerador, el voltaje bajo carga y la temperatura durante la sesión prevista. Las clasificaciones de descarga admiten la comparación de carga; no definen un tamaño de cuadro compatible ni confirman la elegibilidad para una clase de carreras en particular.

Arnés de control y equilibrio eléctrico.

El arnés de equilibrio opcional es 22 AWG, 60 mm, con un conector XH-7P marcado B0–B6. Confirme su secuencia de contacto con el equipo de carga seleccionado antes de la conexión.

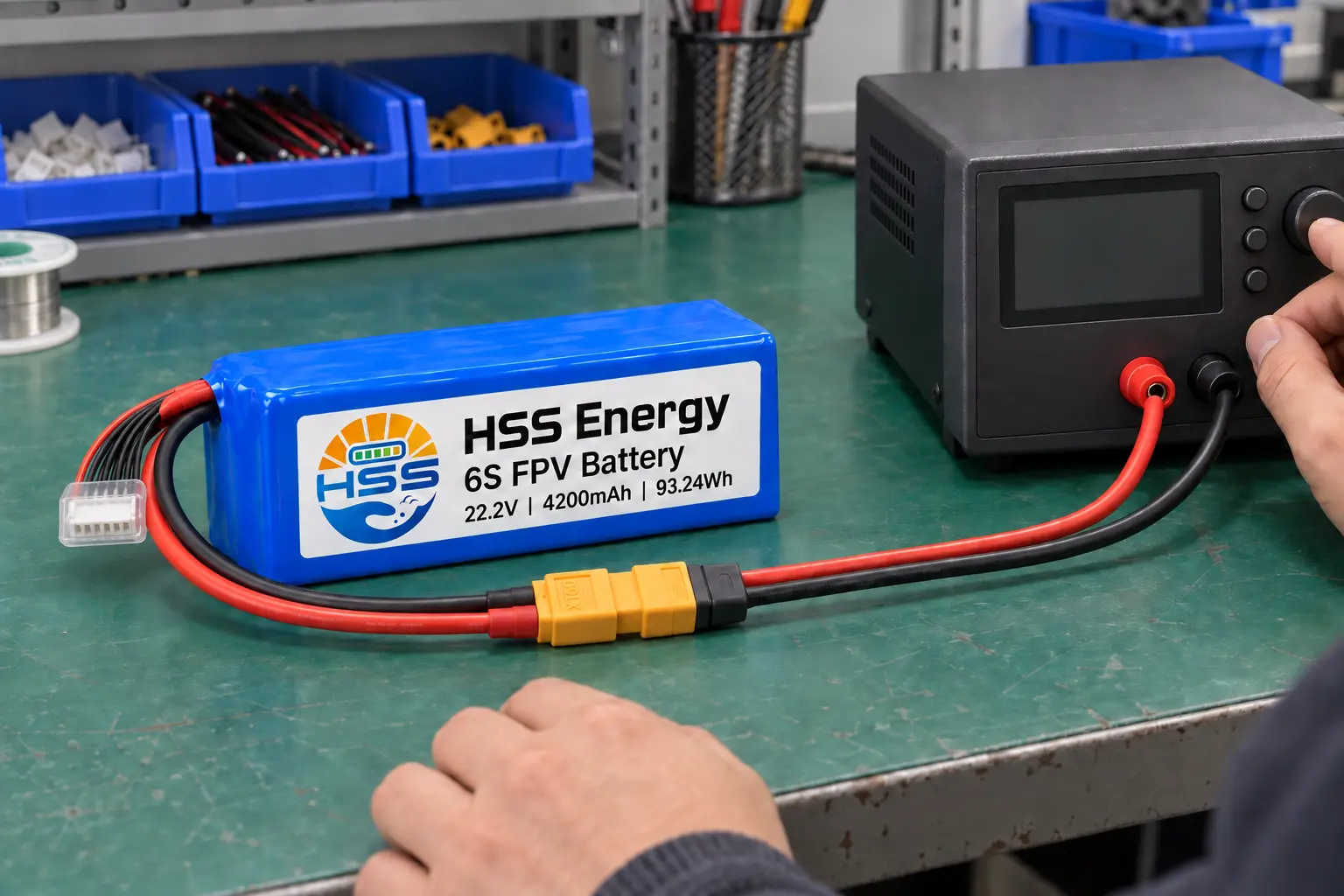

Ilustración del proceso • Configuración de la conexión de voltaje del paquete principal

La conexión que se muestra en la imagen se refiere al voltaje total del paquete. Las comprobaciones individuales de grupos de series requieren el arnés de equilibrio. Mantenga la inspección de voltaje separada de las pruebas de carga y registre los resultados con la identificación del paquete.

Almacenamiento e identificación protegidos

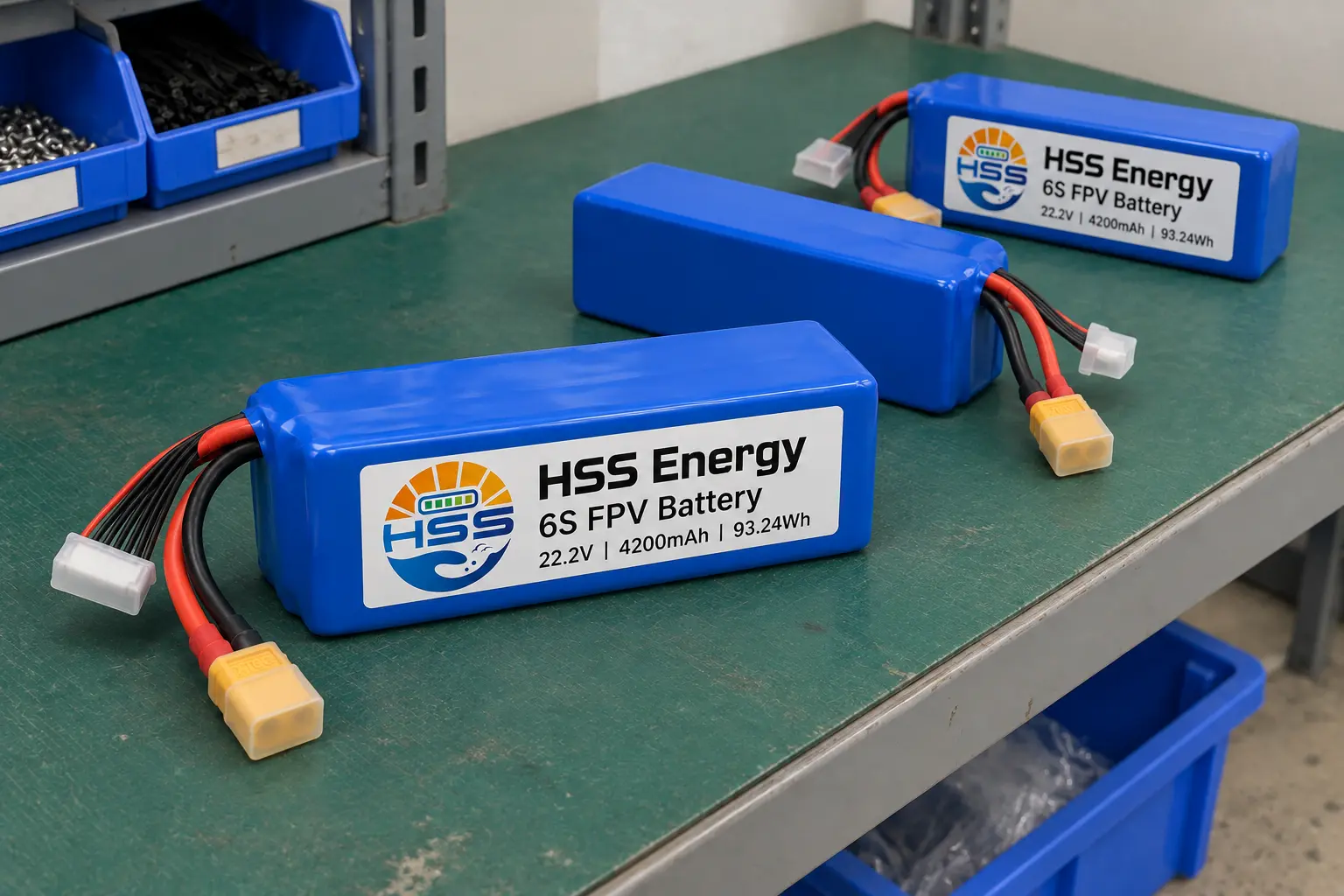

Ilustración del proceso • Paquetes desconectados en etapa protegida

Mantenga los conectores aislados individualmente y los cables dentro del espacio de almacenamiento de cada paquete. Separe los paquetes completados del trabajo en curso para que el estado de identificación e inspección permanezca claro. Esta escena muestra almacenamiento, no envejecimiento activo.

Embalaje para la configuración seleccionada

Ilustración del embalaje • Acolchado y huecos para conectores separados

El embalaje se configura según los requisitos del cliente. El acolchado debe soportar el cuerpo de la mochila y dejar espacio para los cables seleccionados y los conectores protegidos. Antes de cerrar, verifique que ningún cable cruce el borde de la caja o quede atrapado debajo de la batería. El prospecto y la caja que se muestran son ejemplos de embalaje, no un paquete fijo suministrado.

Preguntas frecuentes

¿Puede el paquete reemplazar cualquier batería con la etiqueta 6S?

No. Haga coincidir el rango completo de voltaje, la masa montada, la envolvente del cuerpo y la demanda de corriente validada con la aeronave. El recuento de series por sí solo es insuficiente.

¿Qué debe establecer una evaluación de muestra?

Evalúe la aptitud física, el equilibrio, el enrutamiento de los cables y el perfil de carga previsto en la plataforma real. Defina los criterios de aceptación antes de comparar muestras o realizar pedidos repetidos.

¿Cuáles son los términos de pedido y entrega?

Solicite una cotización para la configuración y cantidad seleccionada. La cantidad mínima, la disponibilidad de muestras, el tiempo de entrega y los términos de garantía se acuerdan para el pedido en lugar de asumirse en esta página.

¿Qué documentos de transporte se aplican?

Solicite documentos aplicables a la configuración y destino exacto de la batería. Esta página no reclama un certificado particular, una ruta de envío aprobada o la aceptación del transportista.

Para la batería HSS Energy 6S 4200mAh FPV, la especificación del pedido debe identificar el plano de montaje, la corriente esperada a lo largo del tiempo, las interfaces seleccionadas y la disposición del embalaje. Mantenga la configuración de muestra aprobada como referencia para pedidos posteriores.
