Las especificaciones de pedido de la batería HSS Energy 12S 7500mAh FPV se desarrollan en función del fuselaje FPV previsto. Evalúe el rango completo de voltaje de funcionamiento con respecto a la electrónica de vuelo, no solo el recuento de series. Las secciones siguientes separan los detalles de servicio eléctrico, ajuste mecánico y conexión para la revisión de la configuración.
|
Parámetro |
Especificación |
|
Modelo |
12S 45,6V 7,5Ah |
|
modelo celular |
10843125-7500mAh |
|
Serie / capacidad |
12S / 7,5Ah (7500mAh) |
|
Tensión / energía nominal |
45,6 V/342 Wh |
|
Clasificación de descarga continua |
25C/187,5A |
|
Clasificación de descarga máxima |
50C / 375A, durante ≤2 segundos |
|
Corriente de carga máxima |
7,5A (1C) |
|
Tensión de corte de carga |
52,2 V |
|
Tensión de corte de descarga |
36,0 V |
|
Referencia de ciclo de vida |
500 ciclos; condiciones de prueba y criterio de retención a acordar |
|
Temperatura de almacenamiento |
−20 a 35°C |
|
Rango de temperatura de carga |
−10 a 45°C; Se requiere un procedimiento de carga aprobado. |
|
Rango de temperatura de descarga |
−20 a 60°C |
|
Humedad de almacenamiento |
<75% HR |
|
Peso del paquete |
Aproximadamente 1680 g |
Para una instalación de batería FPV de 25C, utilice la clasificación continua para demanda sostenida; la clasificación de 50 °C se aplica sólo a picos de hasta dos segundos. El conjunto terminado debe evaluarse con el cableado y el conector seleccionados bajo la temperatura y el perfil de carga previstos.
La carga debe permanecer dentro de los límites de voltaje y corriente anteriores. Por debajo de 0 °C, utilice únicamente un procedimiento de carga a baja temperatura validado y con la protección adecuada. La evaluación del ciclo de vida necesita criterios definidos de profundidad de descarga y capacidad retenida.

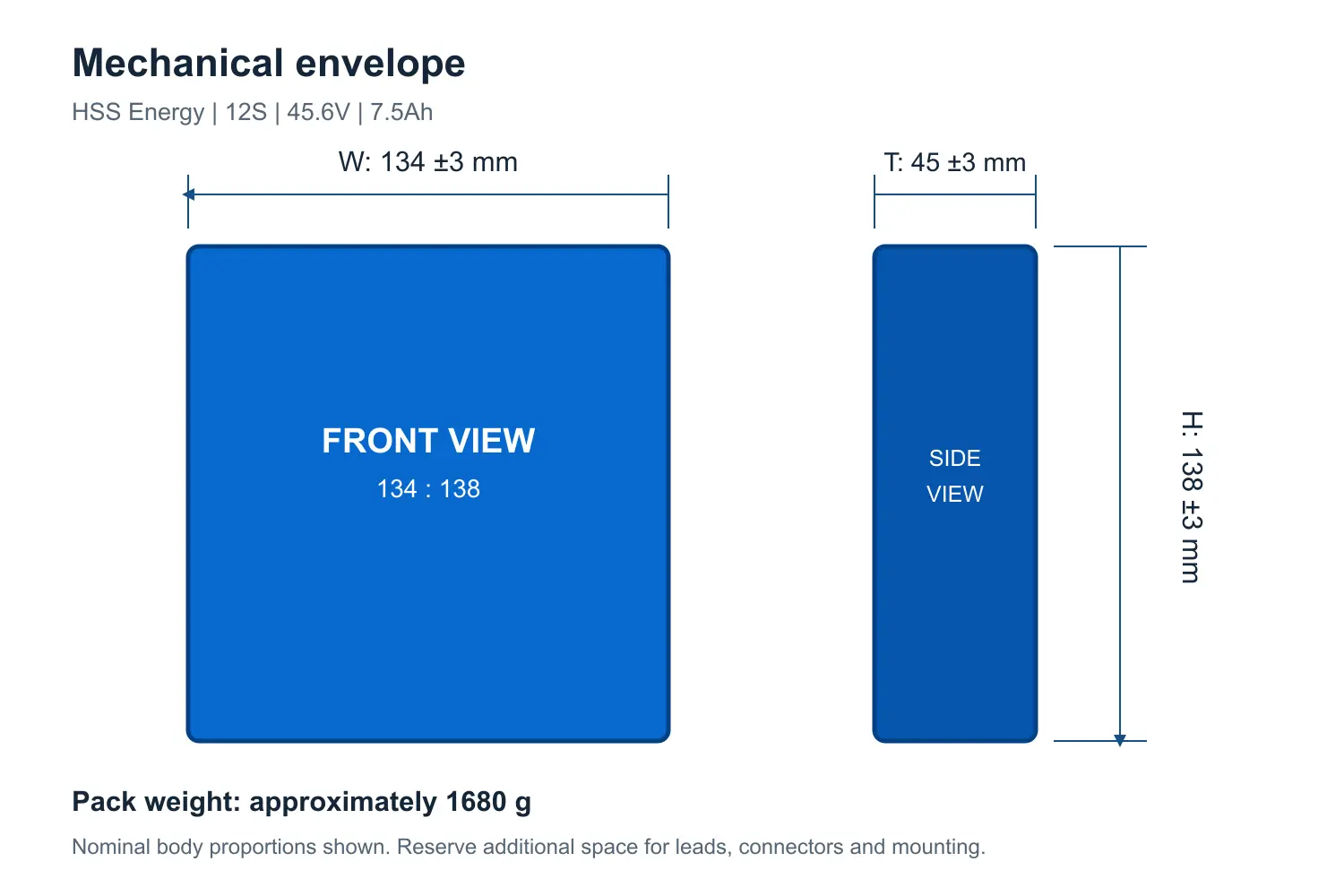

Ilustración de las dimensiones del cuerpo • Deje espacio adicional para los cables y el montaje.
|
Elemento mecánico/interfaz |
Configuración |
|
Dimensiones del cuerpo (W × T × H) |
134 × 45 × 138 mm; cada dimensión ±3mm |
|
Opción de cable de alimentación |
10 AWG, 100 mm |
|
Opción de conector de alimentación |
XT90S |
|
Opción de arnés de equilibrio |
22 AWG, 100 mm |
|
Opción de conector de balanza listada |
XH-7P (B0-B6); pinout completo 12S definido por pedido |
Deje espacio alrededor de esta batería FPV de 7,5 Ah para tolerancia dimensional, dobleces de cables y extracción. Las dimensiones del cuerpo excluyen el espacio libre de trabajo necesario para sujetar los conectores. Incluya la masa de la mochila de aproximadamente 1,68 kg al seleccionar las correas de retención y comprobar el equilibrio de la aeronave.

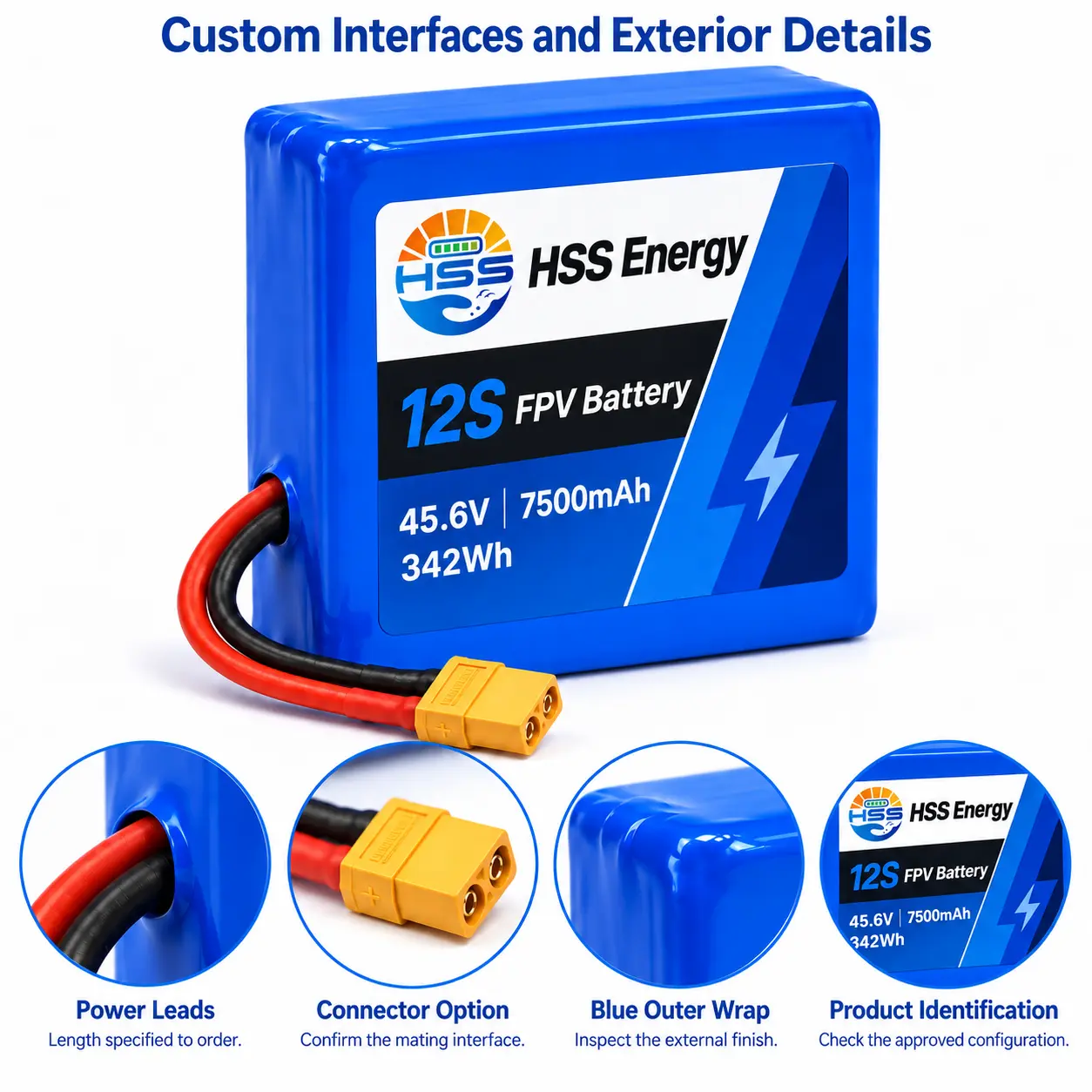

Ilustración detallada • Los componentes mostrados representan opciones configurables.
Para esta batería 12S 7500mAh, el dibujo de la interfaz define el tamaño y la longitud del cable, el tipo de conector, la polaridad y la posición de salida del cable. Especifique la topología completa del arnés de equilibrio 12S y la distribución de pines junto al conector principal. La entrada XH-7P en la tabla es una opción, no un diagrama de cableado completo. La conexión terminada debe coincidir con la aeronave y el cargador.

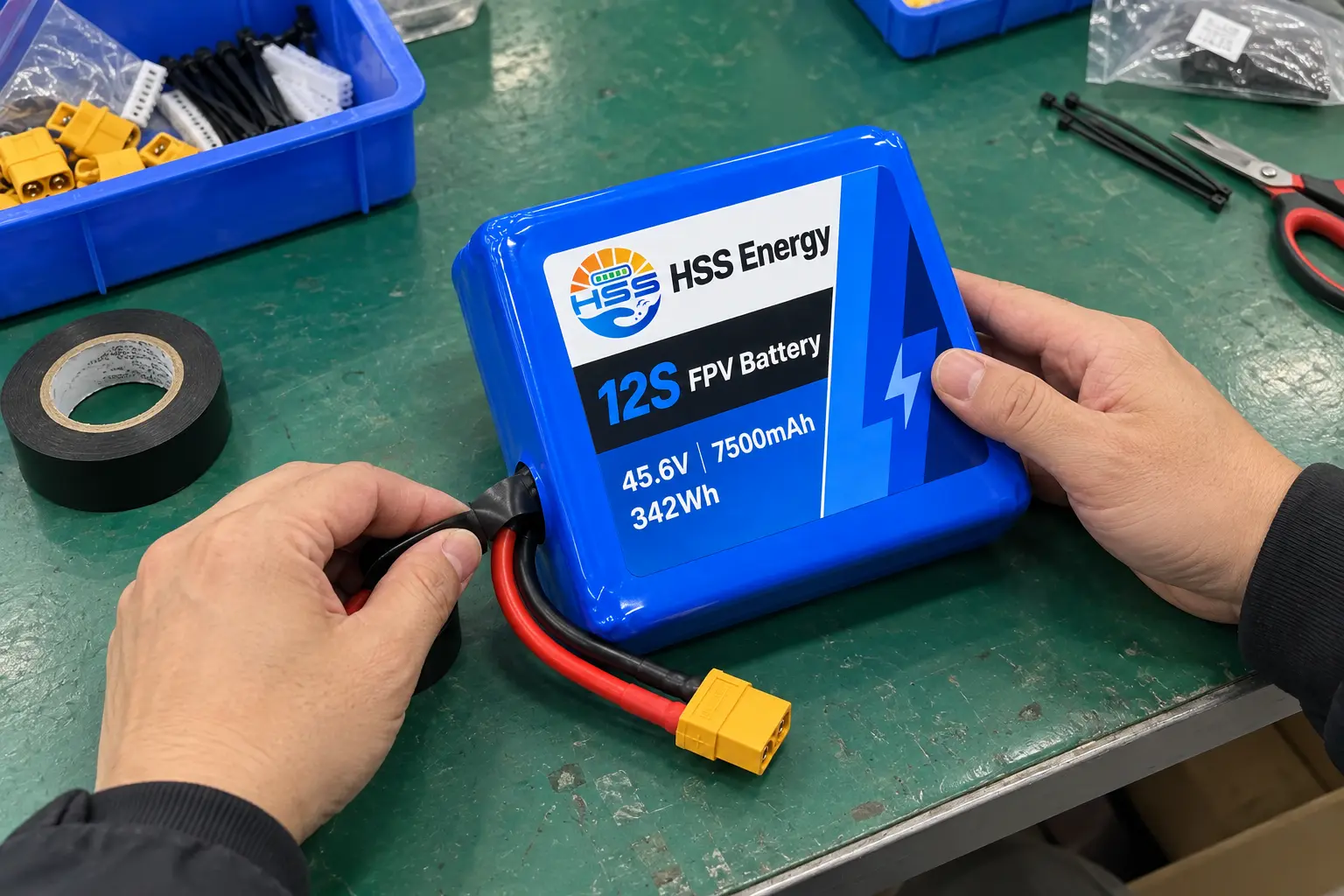

Ilustración del proceso • Aislamiento de salida de cables y acabado exterior.
Para la batería HSS Energy 12S 7500mAh FPV, las comprobaciones de acabado abordan los bordes envolventes y el aislamiento en la salida del cable. La mochila permanece sujeta mientras se examinan estas áreas; Los cables no son puntos de elevación.

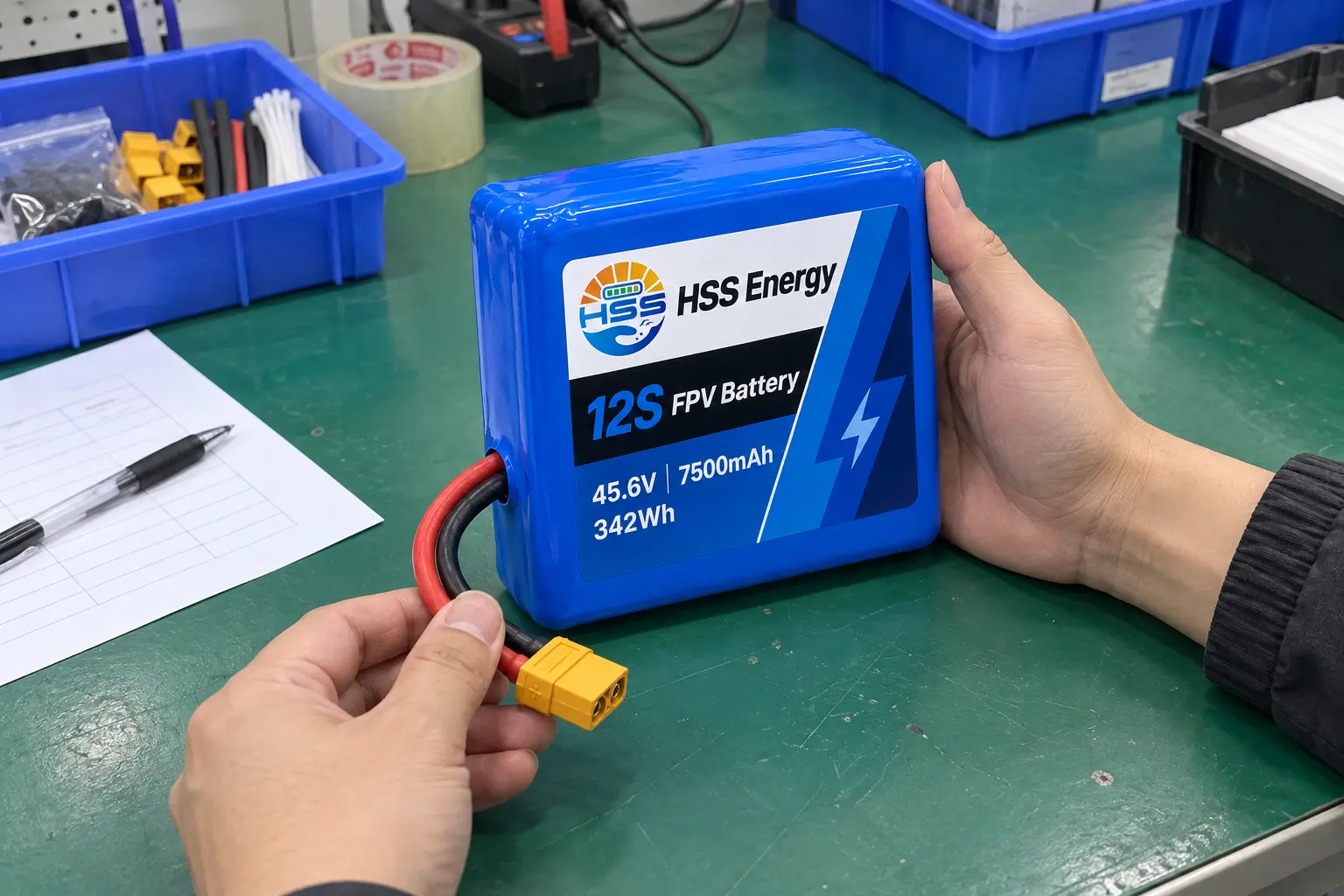

Ilustración del proceso • Inspección del exterior y del conector del paquete terminado.
La inspección final compara la etiqueta con el modelo aprobado y verifica si hay daños en la envoltura, bordes sueltos de la etiqueta y defectos en la carcasa del conector. Registre cualquier discrepancia con la unidad o lote antes de empacar.

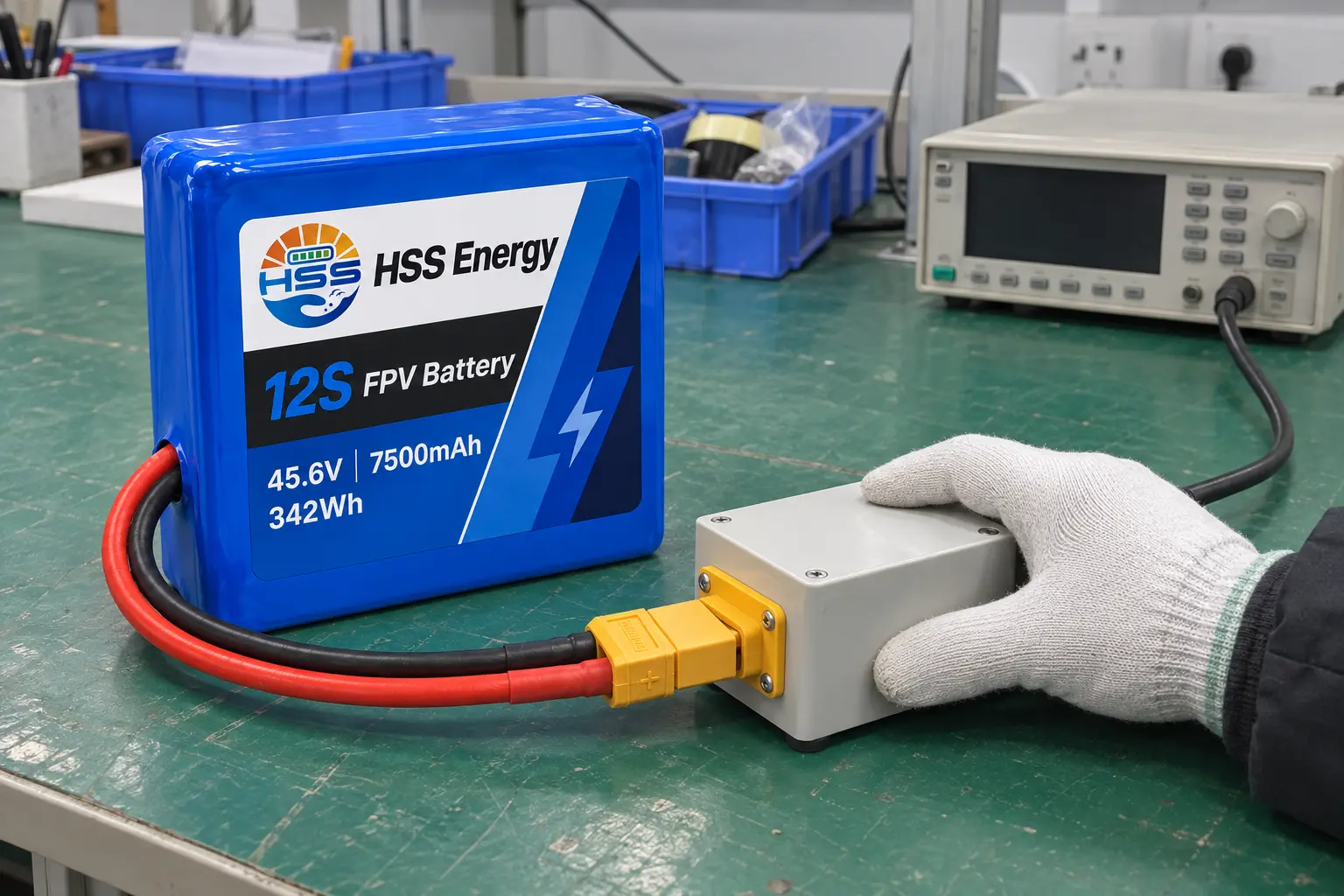

Ilustración del proceso • Paquete conectado a un dispositivo de inspección eléctrica.
La evaluación eléctrica de esta batería FPV de 45,6 V comienza con comprobaciones de polaridad y voltaje en un dispositivo aislado. Las pruebas de capacidad y carga requieren límites definidos de corriente, temperatura y parada. La conexión ilustrada no representa una prueba de descarga de alta corriente.

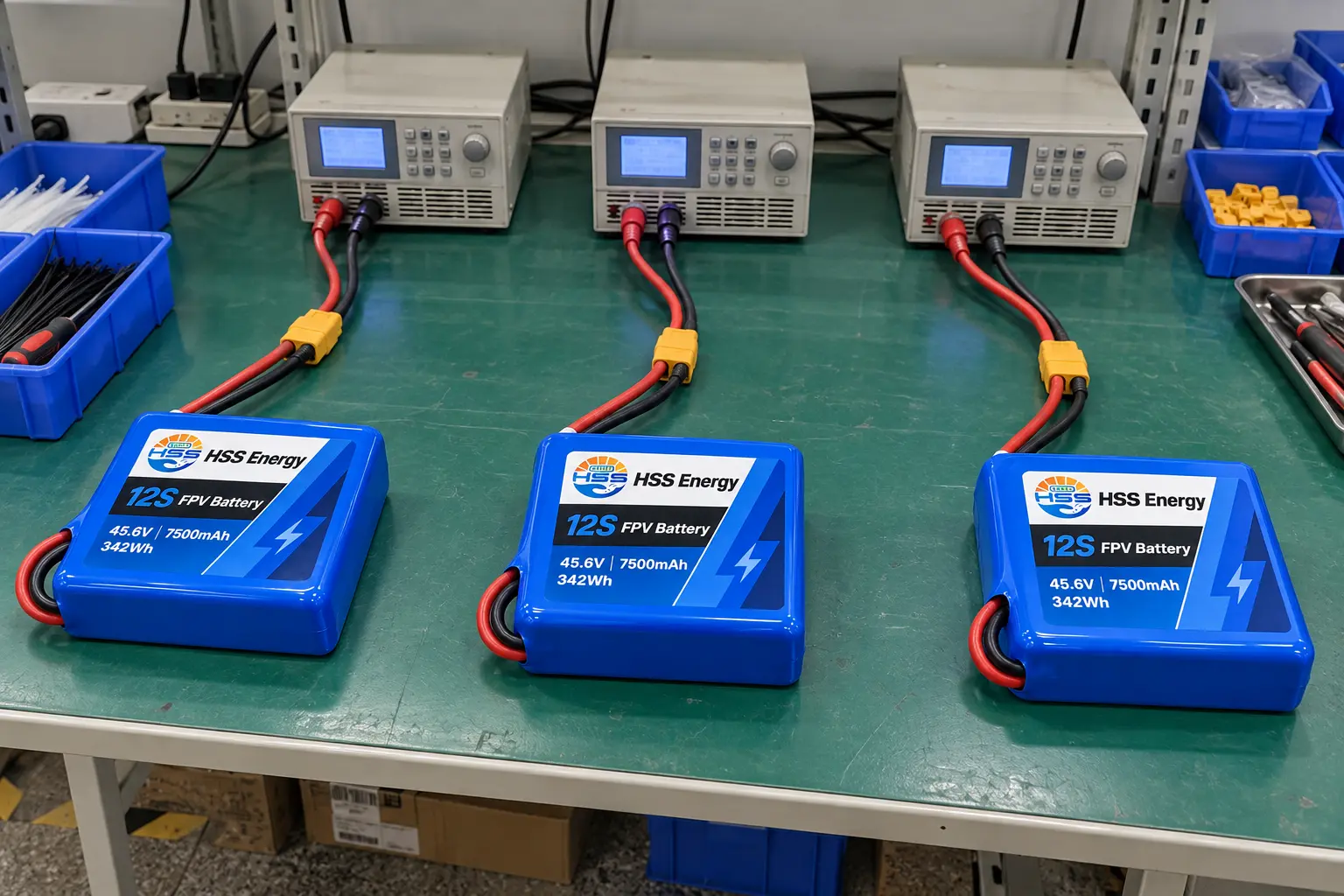

Ilustración del proceso • Paquetes conectados a canales de evaluación de envejecimiento separados.
La ilustración antigua muestra canales conectados separados con espacio entre paquetes. Un plan de evaluación establece la secuencia de operación, la duración y los límites de aceptación, con monitoreo de cambios de voltaje, temperatura y anomalías visibles. La carga también requiere la interfaz de balanza aprobada.

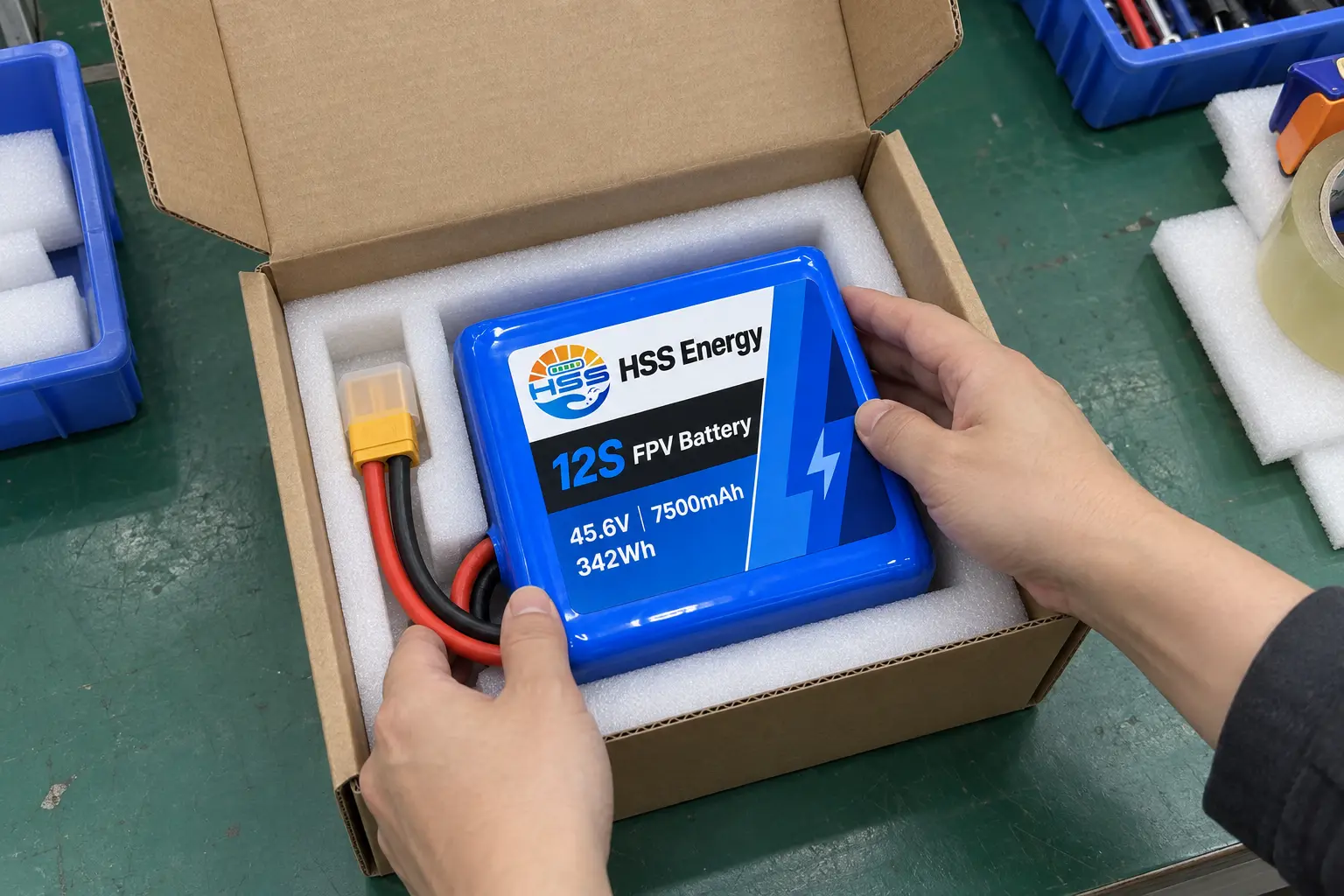

Ilustración del embalaje • Protección del conector y amortiguación configurables por el cliente.
La batería 12S FPV ilustrada se encuentra en un hueco de espuma con su conector protegido y sus cables libres de compresión. Los materiales de embalaje, sujeción e identificación de la caja se especifican para cada pedido; el arreglo que se muestra en la imagen es un ejemplo.
No. La masa de la aeronave, la eficiencia de la propulsión, la carga útil y el perfil de vuelo afectan la resistencia utilizable. Evaluar el paquete en el avión previsto con una reserva de vuelo adecuada.
Solo si su perfil de carga, configuración de corte y configuración completa de pines de equilibrio coinciden con este paquete. El recuento de series por sí solo no es suficiente; consulte las secciones de especificaciones eléctricas y de interfaz.
Los documentos deben identificar el paquete terminado o cubrir explícitamente su configuración. Un informe a nivel de celda no establece por sí solo la cobertura del paquete terminado.
Para un pedido de batería HSS Energy 12S 7500mAh FPV, proporcione el modelo de fuselaje, el perfil de carga y el plano de instalación. Estos insumos establecen los criterios de configuración y aceptación antes de la aprobación de la muestra.
