Batería de almacenamiento de energía de 100 kWh

Para los integradores que comparan proveedores de baterías de almacenamiento de energía de 100 kWh, la fábrica de HSS Energy ofrece selección de módulos, opciones de bastidor o gabinete exterior, etiquetado y configuración de comunicación en todo el proyecto. El nombre describe una clase de capacidad de mercado, no un valor energético exacto para cada disposición. Para la referencia de seis módulos, la tabla del sistema del catálogo indica 96,46 kWh de energía nominal, mientras que seis módulos de 16,08 kWh calculan aproximadamente 96,48 kWh. La misma tabla enumera 86,81 kWh de energía utilizable al 90% DOD. Debido a que las dos cifras de energía nominal difieren en 0,02 kWh, la especificación aprobada, el diagrama del sistema y el registro de coincidencia de equipos tienen prioridad para una orden de compra.

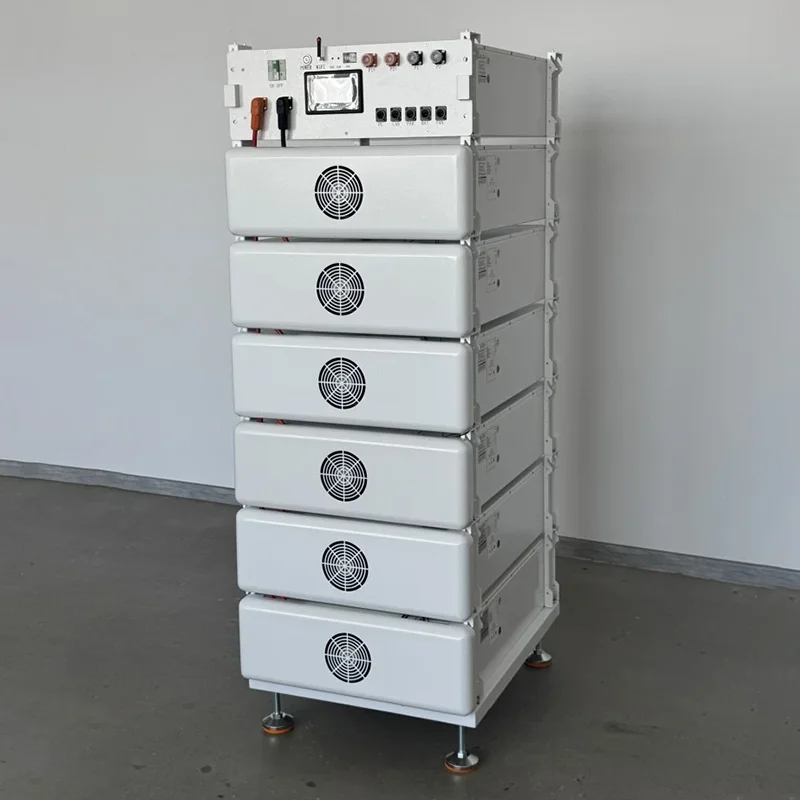

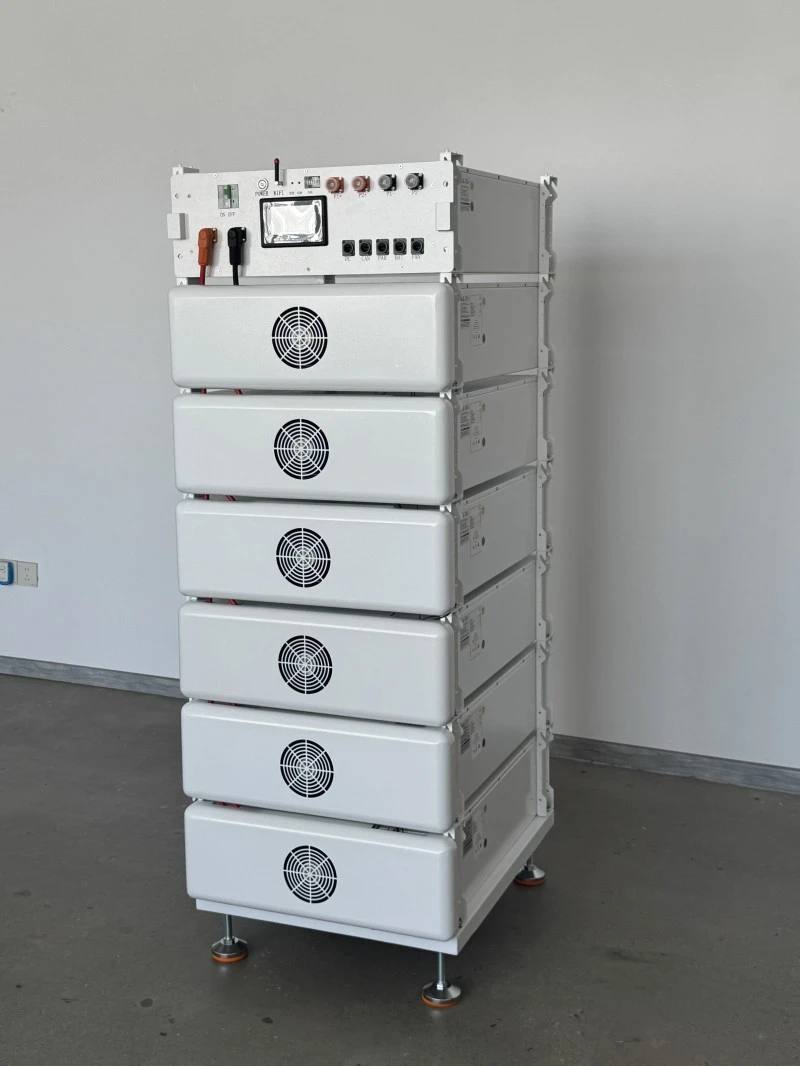

Seis módulos de rack de alto voltaje de 16,08 kWh conectados en serie

Especificaciones técnicas de referencia

1. Arquitectura de capacidad y selección de módulos

Un sistema de batería HV de 100 KWH puede utilizar diferentes clases de energía de módulo: diez unidades de aproximadamente 10 kWh, seis unidades de clase de 16 kWh o cuatro unidades de clase de 24 kWh. Esta página se centra en seis módulos de 16,08 kWh. Cambiar la disposición también cambia el voltaje del sistema, las dimensiones del rack, el peso, el envío y la compatibilidad del equipo, por lo que las cantidades de módulos no pueden sustituirse únicamente por la energía. Durante la revisión de la configuración, HSS Energy registra el recuento de módulos, el voltaje en serie y las interfaces eléctricas para la batería de almacenamiento de energía de 100 kWh en el archivo adjunto técnico del pedido.

2. Topología de alto voltaje y coincidencia de PCS

La selección de una batería de alto voltaje comienza con la ventana de voltaje de CC del PCS o inversor. La referencia de seis módulos tiene una potencia nominal de 307,2 V con un rango operativo de 278,4-345,6 V. CAN o RS485 identifica una interfaz disponible; no prueba la compatibilidad del protocolo. Antes de la producción, proporcione la marca, el modelo, la versión del protocolo y la definición del pin del equipo para su revisión técnica.

3. Bastidor interior o gabinete exterior

Como batería de almacenamiento de energía comercial, el sistema puede admitir la gestión de picos comerciales, el autoconsumo solar y cargas de respaldo seleccionadas, y también puede adaptarse a hogares de alto consumo o proyectos más pequeños. El catálogo enumera IP20 para la disposición en rack interior. La colocación en exteriores puede utilizar un gabinete IP55 opcional, pero la clasificación del gabinete no reemplaza las comprobaciones de temperatura ambiente, flujo de aire, cimientos, autorización de servicio y requisitos eléctricos locales.

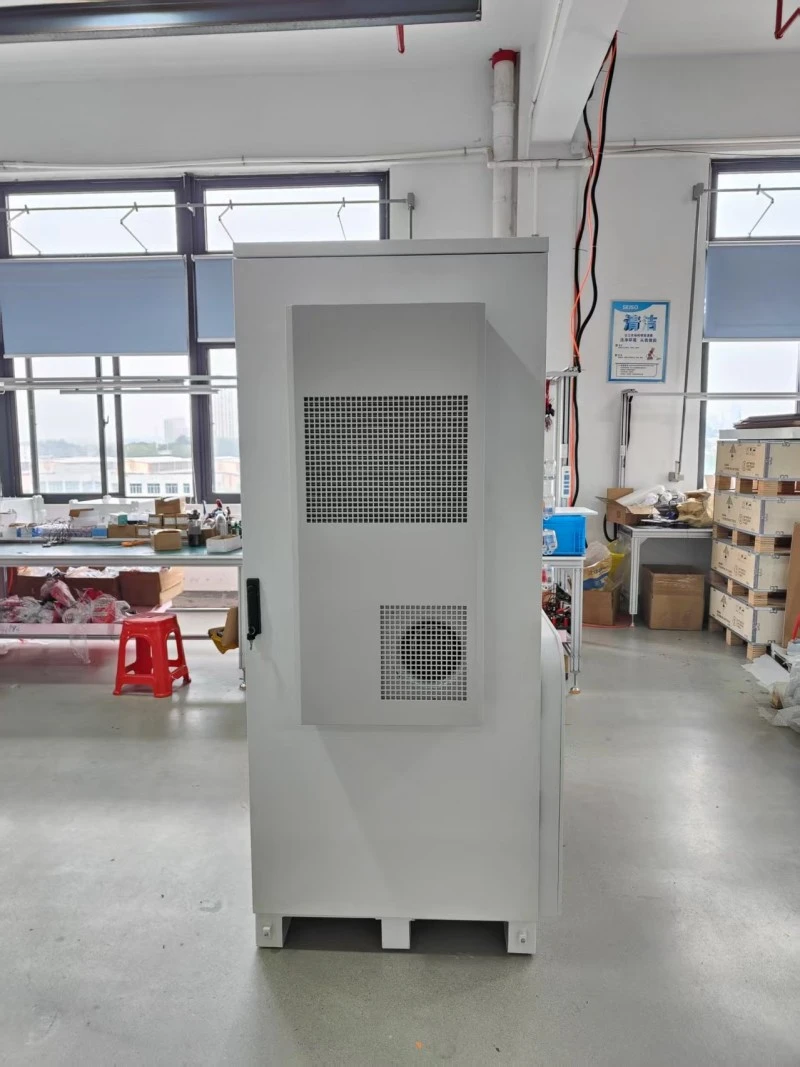

Gabinete protector al aire libre; Los módulos internos, el flujo de aire y las interfaces se confirman para cada pedido.

4. Construcción Modular y Acceso a Servicios

Una batería LiFePO4 montada en bastidor utiliza módulos independientes con una unidad de control principal, lo que hace que la inspección de fábrica, el envío dividido y el acceso al servicio sean más prácticos. Un módulo de clase de 16 kWh pesa aproximadamente 118 kg, mientras que la referencia del catálogo para el sistema de seis módulos es de aproximadamente 782 kg. Por lo tanto, la carga de estanterías, las rutas de acceso y las disposiciones de elevación o montacargas deben discutirse en la etapa de cotización. Los procedimientos detallados de instalación, cableado y puesta en servicio se encuentran en el manual del producto.

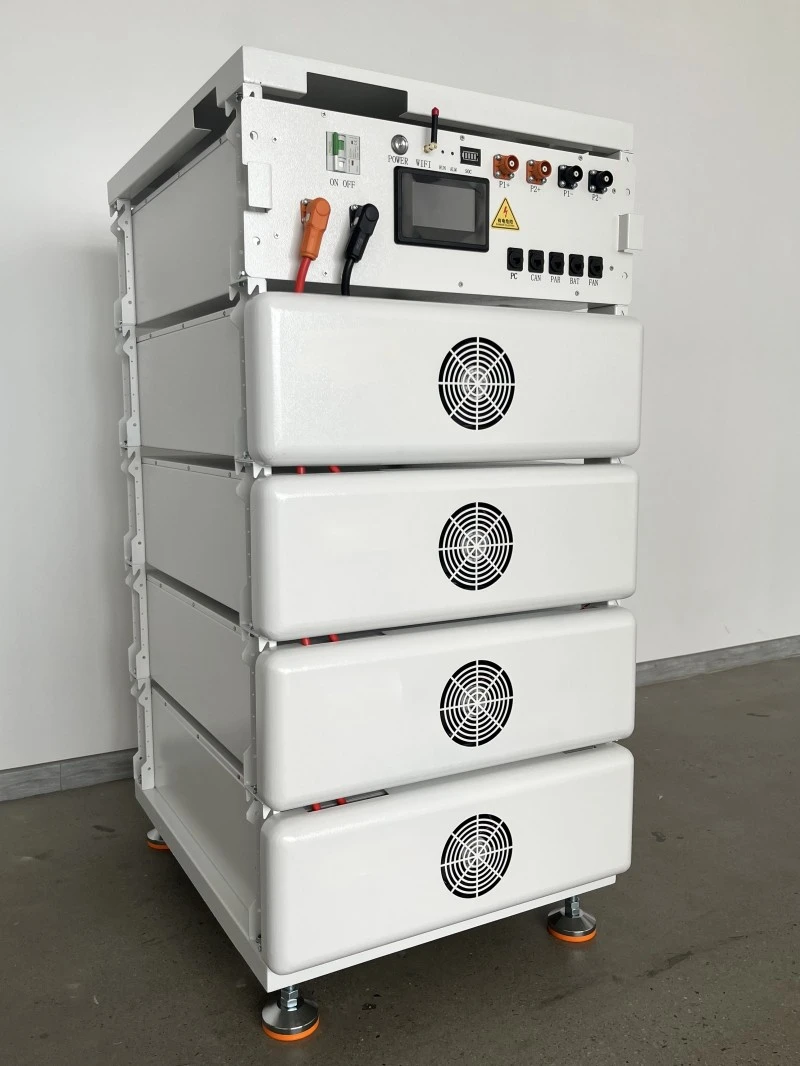

Vista cercana de la pila de módulos y la unidad de control principal; La pila fotografiada es una referencia de construcción, no la disposición del sistema de seis módulos.

5. BMS, refrigeración del ventilador y límites de funcionamiento

El sistema de batería de litio de alto voltaje utiliza la gestión de la batería para monitorear el estado del módulo e intercambiar datos con equipos de nivel superior a través de CAN o RS485. El catálogo proporciona 160 A como corriente de carga/descarga recomendada y 200 A como máximo, aunque señala que la capacidad actual se ve afectada por la temperatura y el SOC. La refrigeración por ventilador, el rango de trabajo de -10 °C a 55 °C, la humedad y los límites de altitud deben considerarse en conjunto en lugar de tratar un máximo único como capacidad continua en todas las condiciones.

6. Aprobación de producción, OEM/ODM y alcance de la certificación

HSS Energy puede confirmar etiquetas de módulos, bastidores, gabinetes exteriores, configuraciones de pantalla, configuración de comunicación y empaque para un proyecto definido. Antes de la producción por lotes, se deben aprobar los planos, la lista de materiales, el protocolo y la muestra, y se deben conservar los registros de montaje, inspección de conexión, configuración de BMS y pruebas de envejecimiento por lote. El certificado CE EMC suministrado es el n.º XK2410013017C y el alcance del modelo incluye 51,2 V 314 Ah-HV. Se debe comprobar si una versión personalizada permanece dentro de ese alcance con la configuración entregada final.

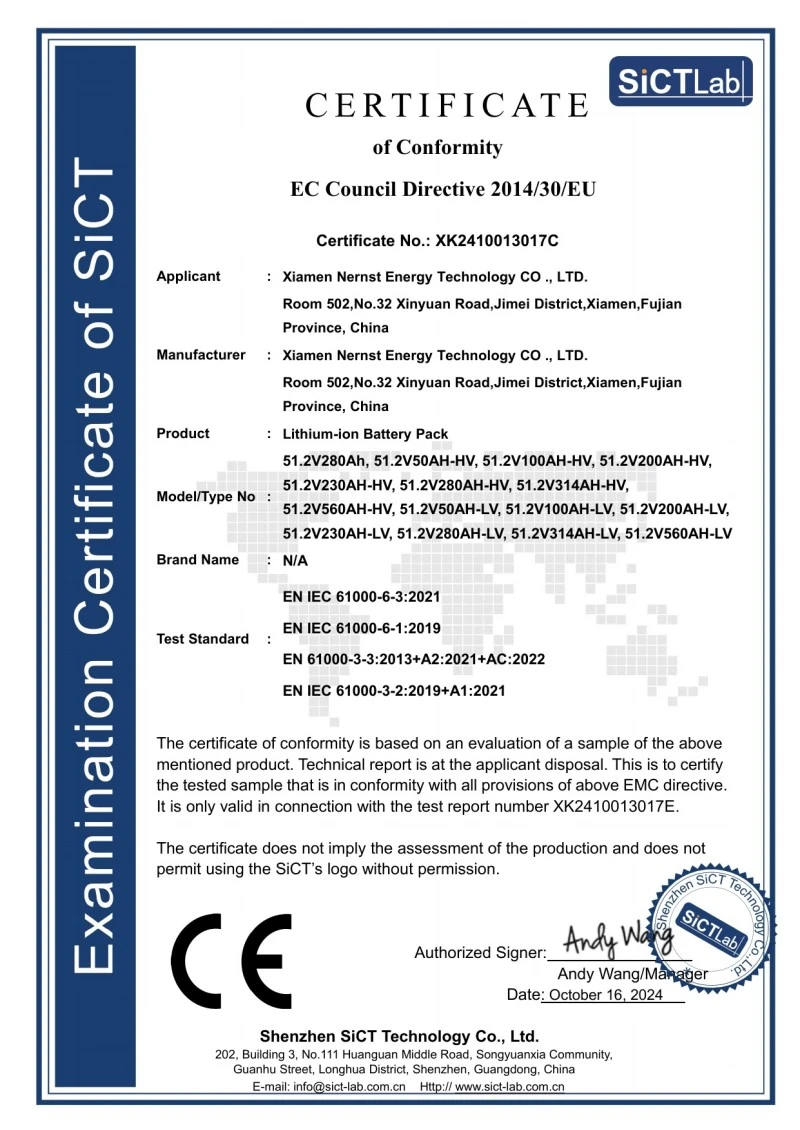

Página de certificado CE EMC; número de certificado XK2410013017C

7. Embalaje, envío y entrega del proyecto

Un proyecto de batería de iones de litio de 100 Kwh implica equipos pesados ​​de alto voltaje, por lo que los módulos, la unidad de control, el bastidor y el gabinete pueden requerir protección, sujeción, etiquetas de mercancías peligrosas y planos de descarga separados. Para la preparación del envío, proporcione el destino, el método de transporte, las condiciones de descarga, los documentos requeridos y si se necesita un gabinete completo. Los detalles de la caja de madera o paleta, el marcado UN3480 y los documentos de transporte deben confirmarse para el módulo y la ruta reales en lugar de copiarse de una fotografía de exhibición.

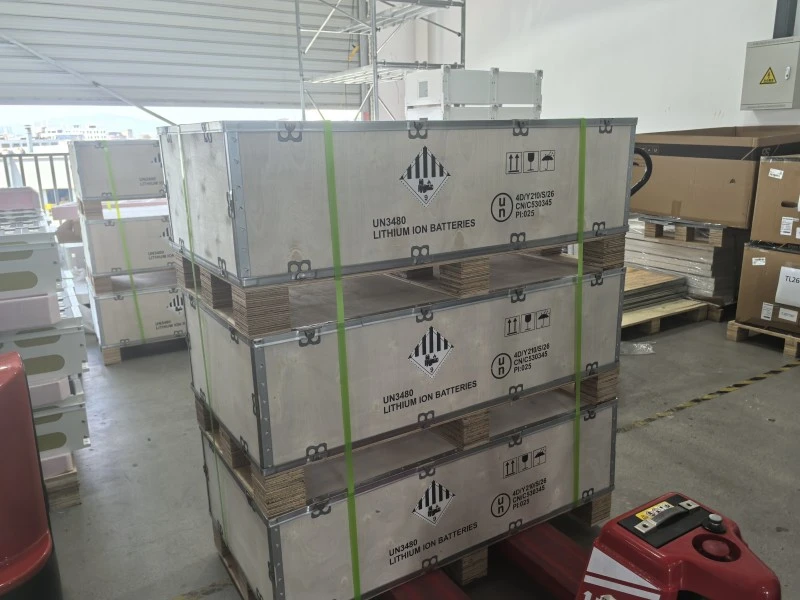

Embalaje en caja de madera para módulos de batería de alto voltaje con marcado UN3480

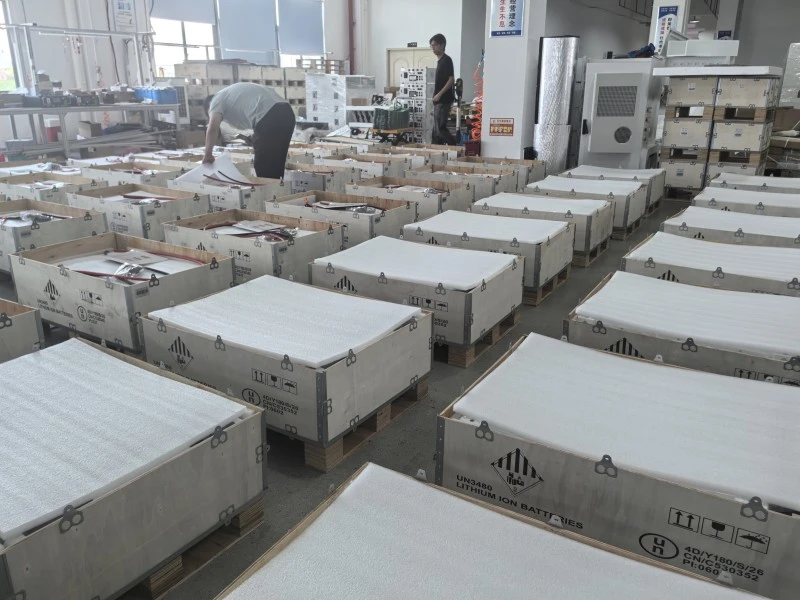

Embalaje por lotes en el taller; materiales de protección, estuches y lotes de envío siguen el orden

Preguntas frecuentes

1. ¿Por qué el producto se llama 100kWh cuando seis módulos de clase de 16kWh no son exactamente de 100kWh?

La figura es una descripción de clase de capacidad común. Cada módulo de referencia tiene una potencia nominal de 16,08 kWh, por lo que seis calculan aproximadamente 96,48 kWh; la tabla del sistema del catálogo indica 96,46 kWh. La cotización y el contrato deben indicar la energía nominal real.

2. ¿Se pueden intercambiar directamente diez módulos de 10 kWh, seis de 16 kWh y cuatro de 24 kWh?

No. El voltaje del sistema, el rango operativo, las dimensiones, el peso, el bastidor, el controlador principal y la compatibilidad del equipo pueden cambiar. Se requiere una nueva revisión de la configuración del sistema.

3. ¿Se puede instalar el sistema en exteriores?

Está disponible un gabinete exterior IP55 opcional. La clasificación del cerramiento es sólo una parte del diseño del sitio; La temperatura, la refrigeración, los cimientos, la entrada de cables, el espacio de servicio y los requisitos locales aún necesitan confirmación.

4. ¿Un puerto CAN o RS485 significa que la batería se puede conectar a cada PCS o inversor?

No. Un conector coincidente no garantiza que coincidan el protocolo, el direccionamiento o las definiciones de datos. Proporcione el modelo del equipo, la versión del protocolo y la definición de pin antes de realizar el pedido.

5. ¿El certificado CE cubre automáticamente todas las modificaciones del OEM?

No necesariamente. El alcance del certificado suministrado incluye 51,2 V 314 Ah-HV, pero los cambios estructurales, eléctricos o de otro tipo en el gabinete deben compararse con la configuración final y el alcance del certificado.

Lista de verificación de cotizaciones:Al evaluar la batería de almacenamiento de energía de 100 kWh, comparta la energía objetivo, la disposición preferida del módulo, el modelo de PCS o inversor, las cargas principales, el entorno de instalación, el bastidor interior o los requisitos del gabinete IP55, el protocolo, la cantidad, el destino, los documentos de certificación requeridos y el objetivo de entrega. HSS Energy revisará estos puntos antes de emitir la configuración y propuesta comercial.
