Batería de almacenamiento de energía de 215 kWh

HSS Energy prepara la batería de almacenamiento de energía de 215 kWh de China para integradores, instaladores, distribuidores y compradores de ingeniería de almacenamiento de energía que necesitan un paquete de baterías de alto voltaje con un límite técnico claro. No se trata simplemente de quince módulos colocados en un gabinete: el voltaje en serie, la lógica BMS maestra, la protección de CC, la comunicación, el cableado, el diseño térmico y la combinación de PCS o inversor deben revisarse como un solo sistema. Los compradores pueden enviar un diagrama unifilar, modelo de equipo y perfil de carga para recibir una revisión de la configuración y una cotización formal.

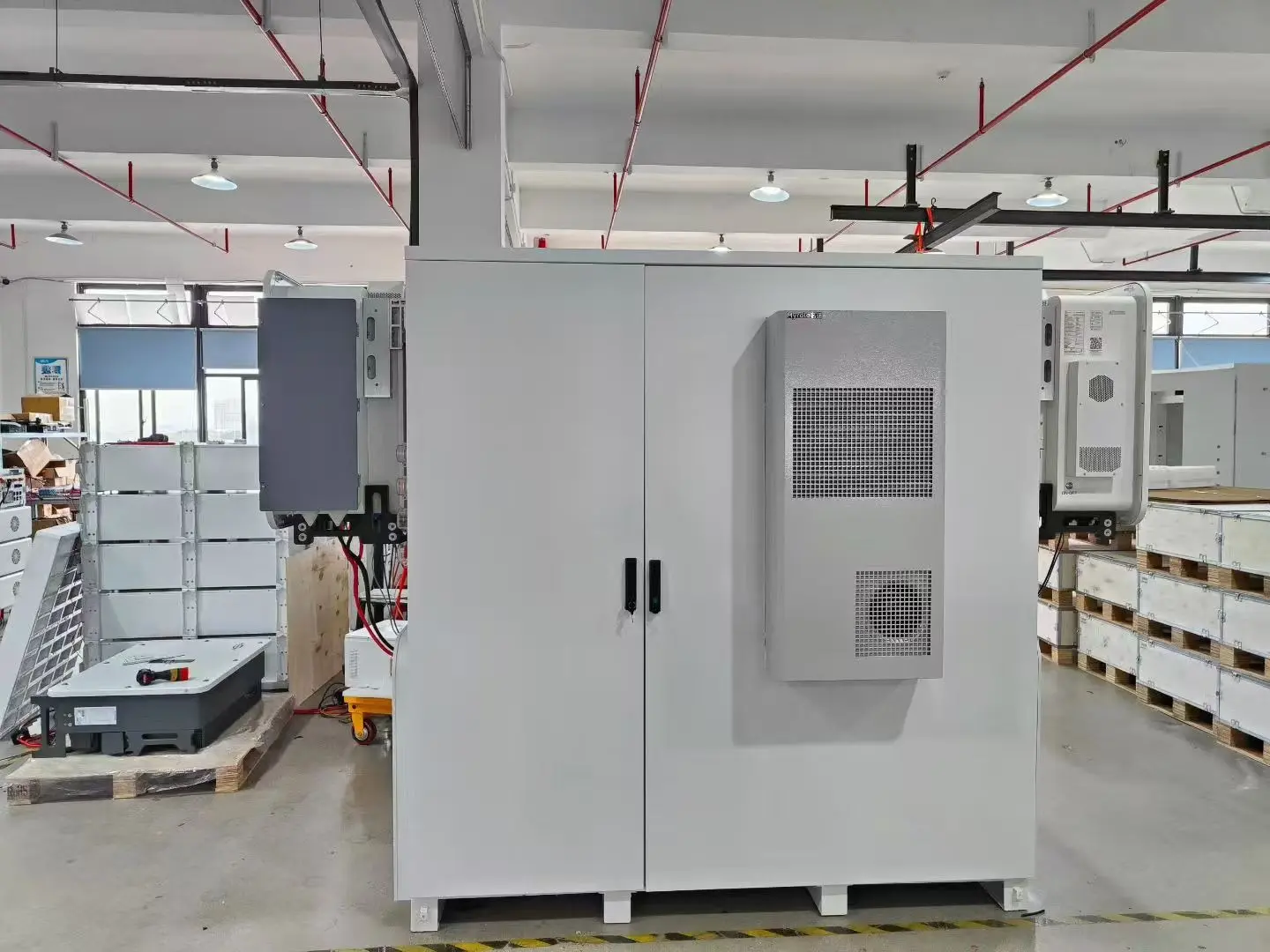

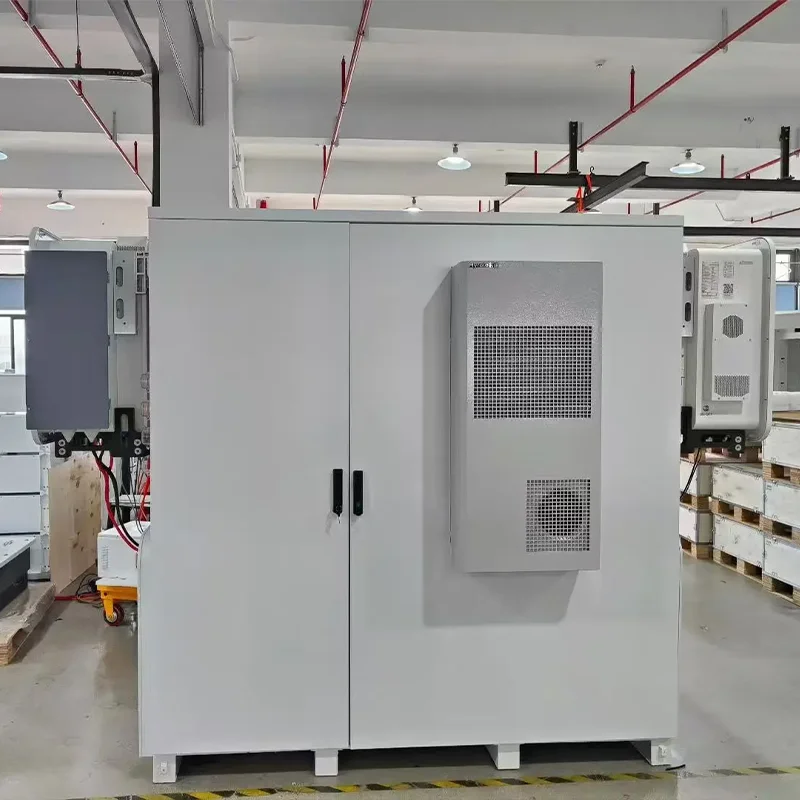

Armario IP55 fotografiado en taller. Las interfaces finales, la gestión térmica y la disposición del sitio están confirmadas para el proyecto.

Datos técnicos básicos

1. Una arquitectura de la serie 15 comienza con la ventana de voltaje de CC

Este sistema de almacenamiento de energía en batería de 215 kWh conecta quince unidades de batería en serie. La capacidad sigue siendo de 280 Ah, mientras que el voltaje aumenta con el recuento de series, lo que produce un rango operativo calculado de 696 a 864 V. La selección debe comenzar con la entrada máxima de CC del PCS o del inversor, la ventana de voltaje de la batería, los límites de corriente de carga y descarga, la secuencia de precarga y la coordinación de protección. Para cada proyecto de batería de almacenamiento de energía de 215 kWh, HSS Energy registra la disposición en serie, las direcciones de los dispositivos, la definición de la interfaz y los límites operativos permitidos en la especificación técnica aprobada en lugar de seleccionar el equipo únicamente a partir de la etiqueta de capacidad.

2. Emparejar el PCS o el inversor

Un sistema de almacenamiento de energía de alto voltaje se corresponde con un voltaje superior al nominal. También deben coincidir el protocolo CAN o RS485, la versión de la trama, las reglas de dirección, el enlace de alarma y la lógica de control de energía. HSS Energy puede revisar modelos específicos de Deye, Solis, Afore, Growatt, FOX ESS y Megarevo. La compatibilidad se confirma mediante el modelo exacto y la versión del protocolo; no se asume para todos los productos que llevan la misma marca.

3. Disposición del gabinete IP55 y de la batería modular

El gabinete de almacenamiento de energía LiFePO4 reúne los quince módulos, el controlador maestro, la protección de CC, las conexiones de bus y los accesorios relacionados en un solo gabinete. El gabinete exterior tiene una clasificación IP55, mientras que la unidad de batería del catálogo individual tiene una clasificación IP20; Estas dos calificaciones no deben considerarse intercambiables. Las entradas de cables, los equipos de ventilación o control de temperatura, las autorizaciones de mantenimiento y los cimientos del sitio se verifican con respecto a la temperatura ambiente, el polvo, la exposición a la lluvia y los requisitos de instalación locales.

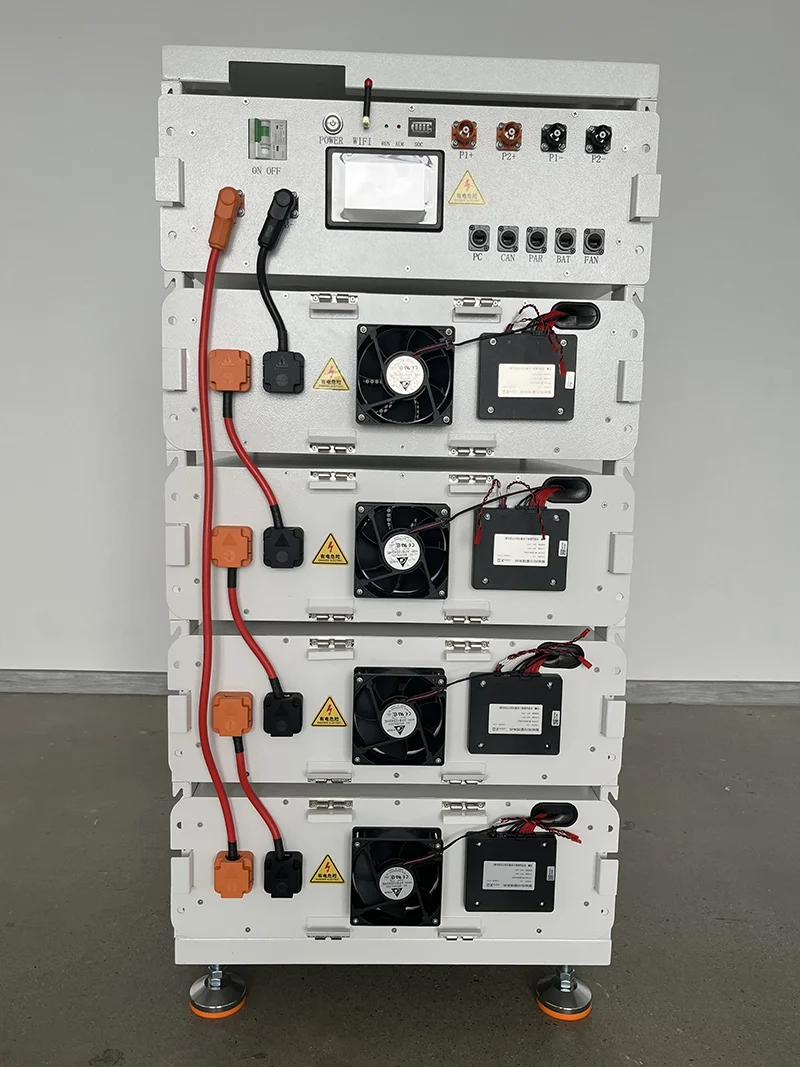

Módulos de alto voltaje y conexión del controlador mostrados en una fotografía del taller. La disposición completa de 215 kWh utiliza quince unidades de 51,2 V y 280 Ah.

4. Escenarios operativos comerciales

Un sistema de almacenamiento de baterías comercial puede respaldar proyectos de autoconsumo solar, cambio de tiempo de uso, reducción de picos, respaldo de carga seleccionada y microrredes. El resultado operativo útil depende del perfil de carga, la energía utilizable, la potencia del PCS, la generación solar y la estrategia de control. Para obtener una cotización significativa, los compradores deben proporcionar datos de consumo recientes, cargas críticas y el problema que se espera que resuelva el sistema. El integrador del sistema también debe revisar el funcionamiento conectado a la red, la transferencia fuera de la red o la coordinación del generador con el esquema de protección y distribución local.

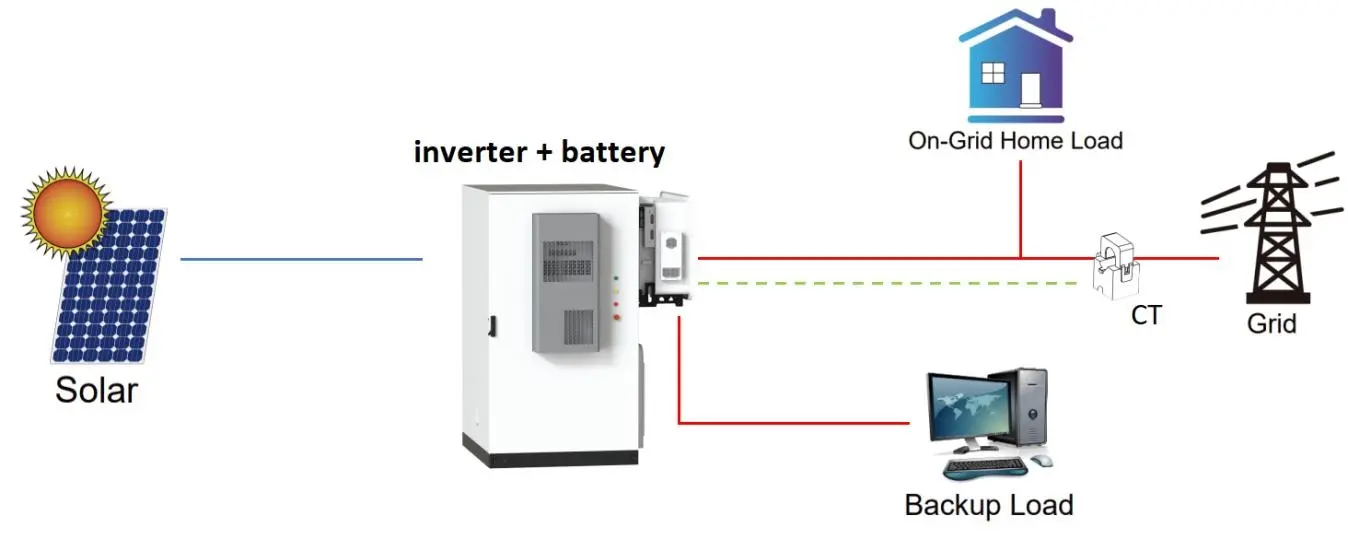

Ejemplo básico de flujo de energía. El icono de carga inicial es ilustrativo; El cableado comercial de PCS, EMS, CT, punto de red y carga debe seguir el dibujo del proyecto.

5. BMS, límites operativos y de comunicación

Las unidades de batería proporcionan interfaces CAN, RS485 y RS232, y el controlador maestro consolida el estado del módulo para el equipo de nivel superior. Un conector coincidente no demuestra la compatibilidad del protocolo, por lo que el modelo del equipo, el archivo de protocolo y el método de prueba de comunicación se confirman antes de la producción. El catálogo enumera una corriente recomendada de 140 A y una corriente máxima de 200 A, al tiempo que observa la influencia de la temperatura y el SOC. Por lo tanto, la alimentación continua del sistema se establece junto con la gestión térmica del gabinete, el cableado, los dispositivos de protección y los límites de PCS.

6. Personalización, control de producción y evidencia de cumplimiento

Un sistema de almacenamiento de energía de batería BESS normalmente pasa por la revisión del dibujo, la confirmación de la lista de materiales, el diseño del gabinete, la coincidencia de protocolos, la aprobación de la etiqueta y la verificación del primer artículo antes de la producción por lotes. HSS Energy se estableció en 2023 y sus socios aportan más de diez años de experiencia en la industria de las baterías de litio. Múltiples bases de producción en China cubren aproximadamente 12.000 m² en total, con soldadura láser, ensamblaje automatizado, pruebas de envejecimiento e inspección saliente que respaldan proyectos por lotes y OEM u ODM. El paquete de revisión proporcionado para esta página incluye un Certificado de conformidad CE EMC, un Certificado de conformidad RoHS y un informe de prueba IEC 62619. El alcance del documento y la aplicabilidad final se comparan con la configuración solicitada.

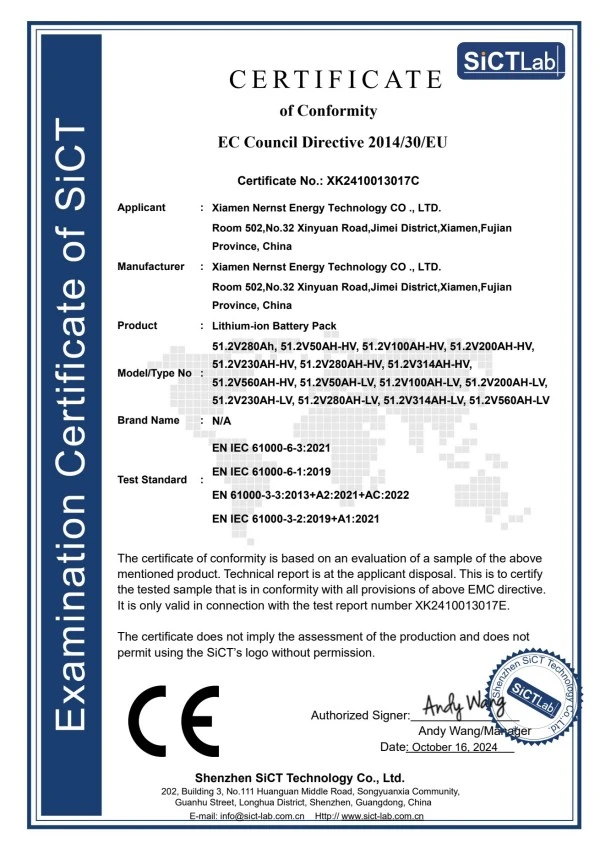

Certificado de conformidad CE EMC suministrado para la revisión de la familia de productos.

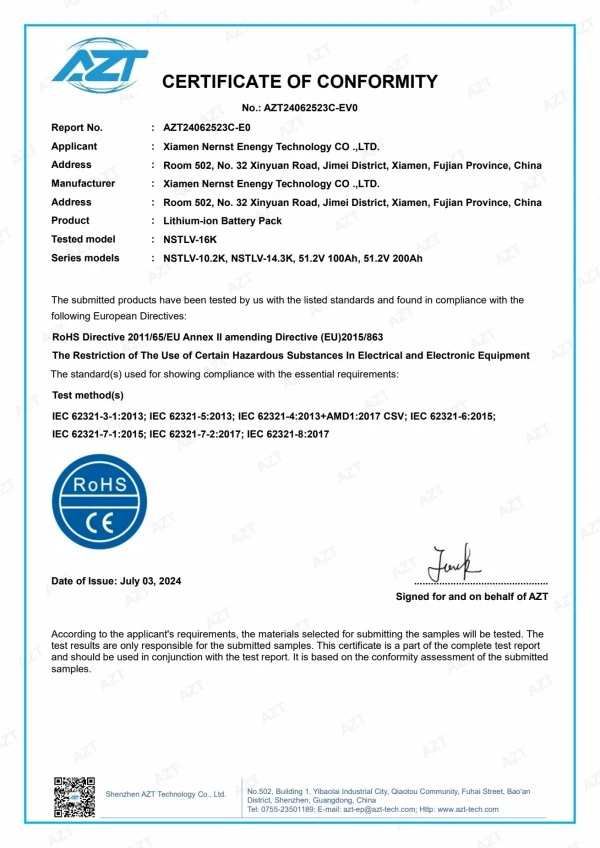

Certificado de conformidad RoHS suministrado para revisión de cumplimiento.

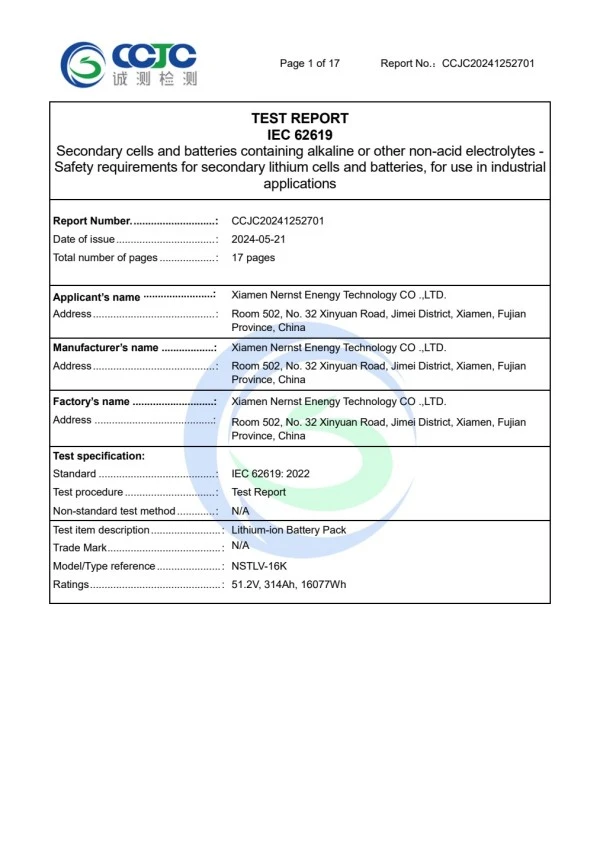

Página del informe de prueba IEC 62619:2022 suministrada como documentación de prueba de seguridad de respaldo.

7. Embalaje, entrega y entrega posventa

Las quince unidades de batería tienen un peso neto combinado aproximado de 1533 kg antes de incluir el gabinete, el controlador, los cables y los accesorios. Por lo tanto, antes del envío se deben acordar el equipo de descarga, la división del transporte, la ruta de acceso y la ubicación final. Se prepara el embalaje para la ruta marítima o terrestre confirmada, destino, etiquetas y lista de documentos. Después de la entrega, HSS Energy proporciona el manual y las fichas técnicas que corresponden a la configuración solicitada. Los procedimientos detallados de cableado, puesta en servicio, manejo de alarmas y mantenimiento permanecen en el manual de operación para que la página del producto en línea siga siendo práctica y fácil de leer.

Preguntas frecuentes

1. ¿Por qué el sistema se llama 215kWh?

Quince unidades de 51,2 V 280 Ah producen una energía nominal calculada de 215,04 kWh, por lo que el producto se presenta en la clase de capacidad de 215 kWh.

2. ¿Se puede conectar directamente a cualquier inversor Deye, Solis o Growatt?

No. El nombre de la marca por sí solo no es suficiente. Proporcione el modelo exacto, el rango de voltaje de CC, el límite de corriente y la versión del protocolo para que ambas partes puedan completar una revisión de compatibilidad.

3. ¿Se aplica IP55 a cada módulo de batería?

IP55 se refiere al gabinete exterior. La unidad individual de 51,2 V 280 Ah figura como IP20 en el catálogo. Las entradas de cables y el diseño de gestión térmica también deben cumplir con las condiciones reales del sitio.

4. ¿Se pueden cambiar los quince módulos de serie a paralelo?

Esta página describe un sistema en serie de alto voltaje. Una disposición en paralelo cambiaría el voltaje, la corriente, el control, la protección y la adaptación del equipo y, por lo tanto, requiere un diseño separado.

5. ¿Qué documentos de cumplimiento están disponibles?

El conjunto de revisión suministrado incluye documentos de conformidad CE EMC y RoHS además de un informe de prueba IEC 62619. Los archivos de transporte y el alcance exacto del documento se confirman para la configuración final del pedido.

6. ¿Qué información se necesita para una cotización?

Proporcione la potencia objetivo, las cargas principales, el modelo de PCS o inversor, el escenario operativo, el entorno de instalación, la cantidad, el país de destino, los documentos requeridos y la fecha de entrega prevista.

Consulta de proyecto:Al adquirir una batería de almacenamiento de energía de 215 kWh, envíe la marca y modelo del PCS o inversor, la potencia del sistema, las cargas principales, el entorno del sitio, los requisitos de comunicación, la cantidad, el destino y los documentos requeridos. HSS Energy utilizará esta información para verificar la ventana de voltaje de la serie 15, la configuración del gabinete, la coincidencia de protocolos, el conjunto de archivos de entrega y la cotización.
