Batería Li-Po de 3,7 V y 500 mAh

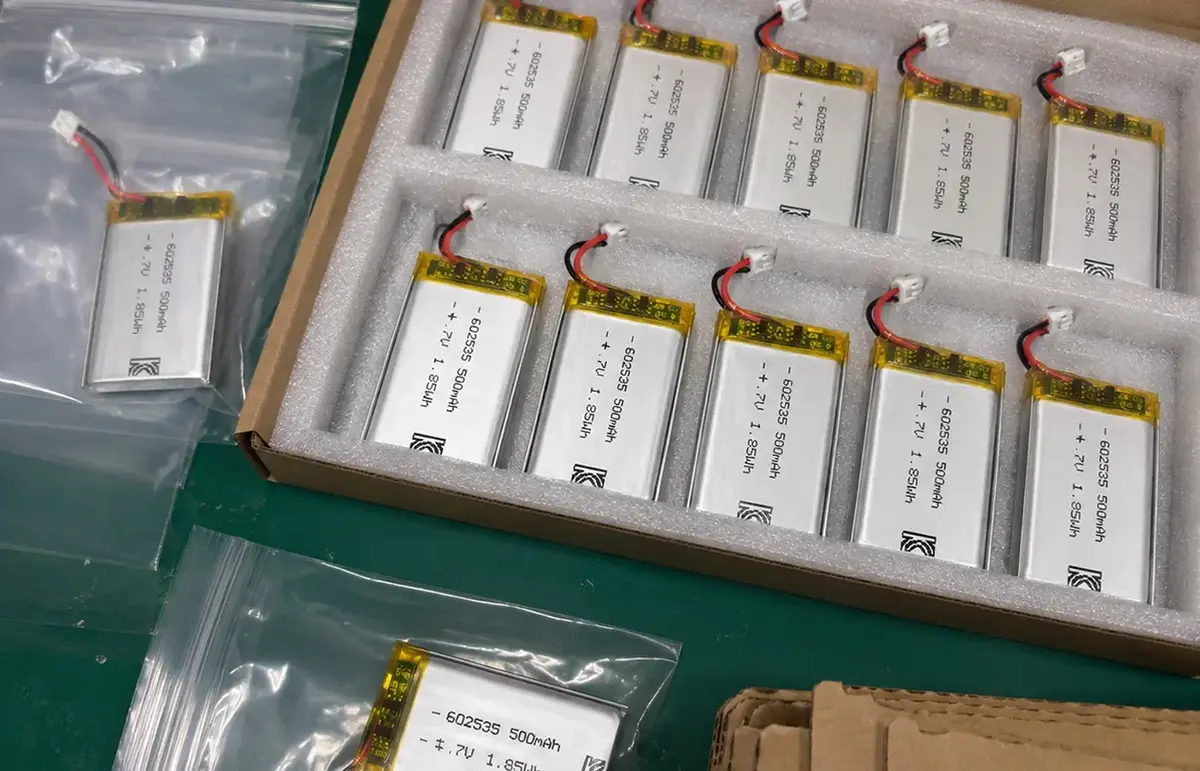

La batería LiPo HSS Energy de 3,7 V y 500 mAh es para dispositivos electrónicos con espacio limitado que utiliza una fuente de celda única recargable de 3,7 V. El ejemplo muestra una PCB de protección y un conector de 2 hilos; Las dimensiones finales de corriente, cable, conector y paquete están confirmadas por el proyecto. Los proyectos típicos incluyen dispositivos portátiles, rastreadores, dispositivos de belleza y otros dispositivos electrónicos compactos donde el grosor y el enrutamiento de los conectores pueden importar tanto como la capacidad. La batería terminada es más grande que el código de celda nominal una vez que se incluyen la placa de protección, la cinta, los cables y el conector, por lo que la cavidad del dispositivo y la ruta de servicio deben confirmarse a partir de un dibujo o de la batería original. Este enfoque basado en proyectos ofrece a los compradores OEM una especificación de conector y envolvente de paquete más realista para la producción.

Identidad eléctrica y dimensiones de muestra

602535 Formato

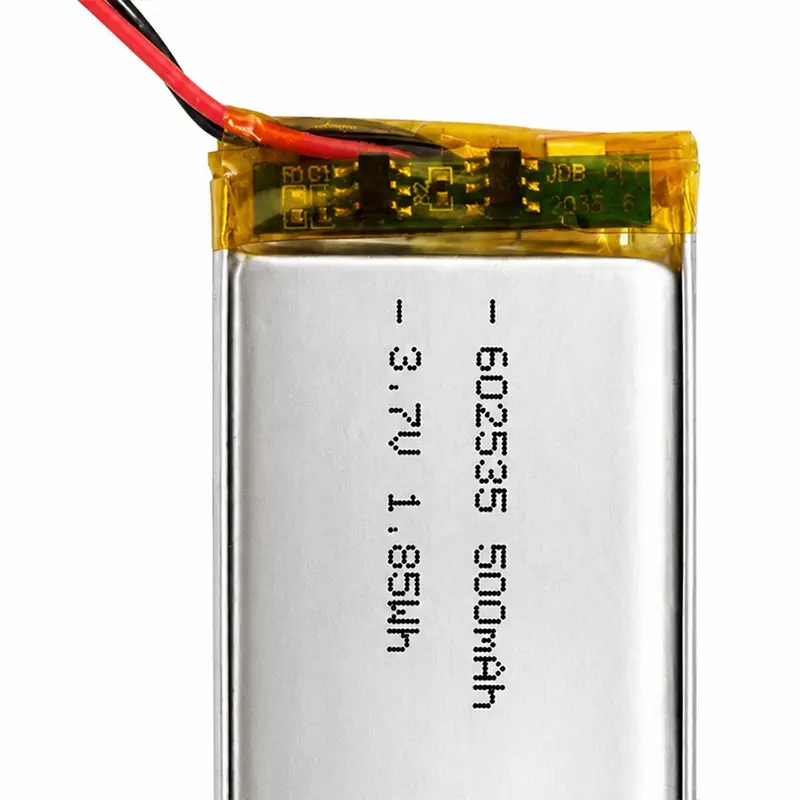

Una batería LiPo 602535 utiliza el formato de celda nominal de 6 × 25 × 35 mm y almacena 1,85 Wh. La fotografía suministrada confirma 35,00 mm en el eje medido. El código nominal es útil para la detección mecánica temprana, pero no debe tratarse como el tamaño final del paquete terminado. La posición del PCM, la construcción de la lengüeta, el aislamiento, la salida del cable y el cuerpo del conector pueden extenderse en una o más dimensiones. Para dispositivos compactos, incluso unos pocos milímetros pueden afectar la presión del ensamblaje o el cierre de la carcasa, por lo que HSS prefiere validar el paquete completo con la cavidad real de la batería.

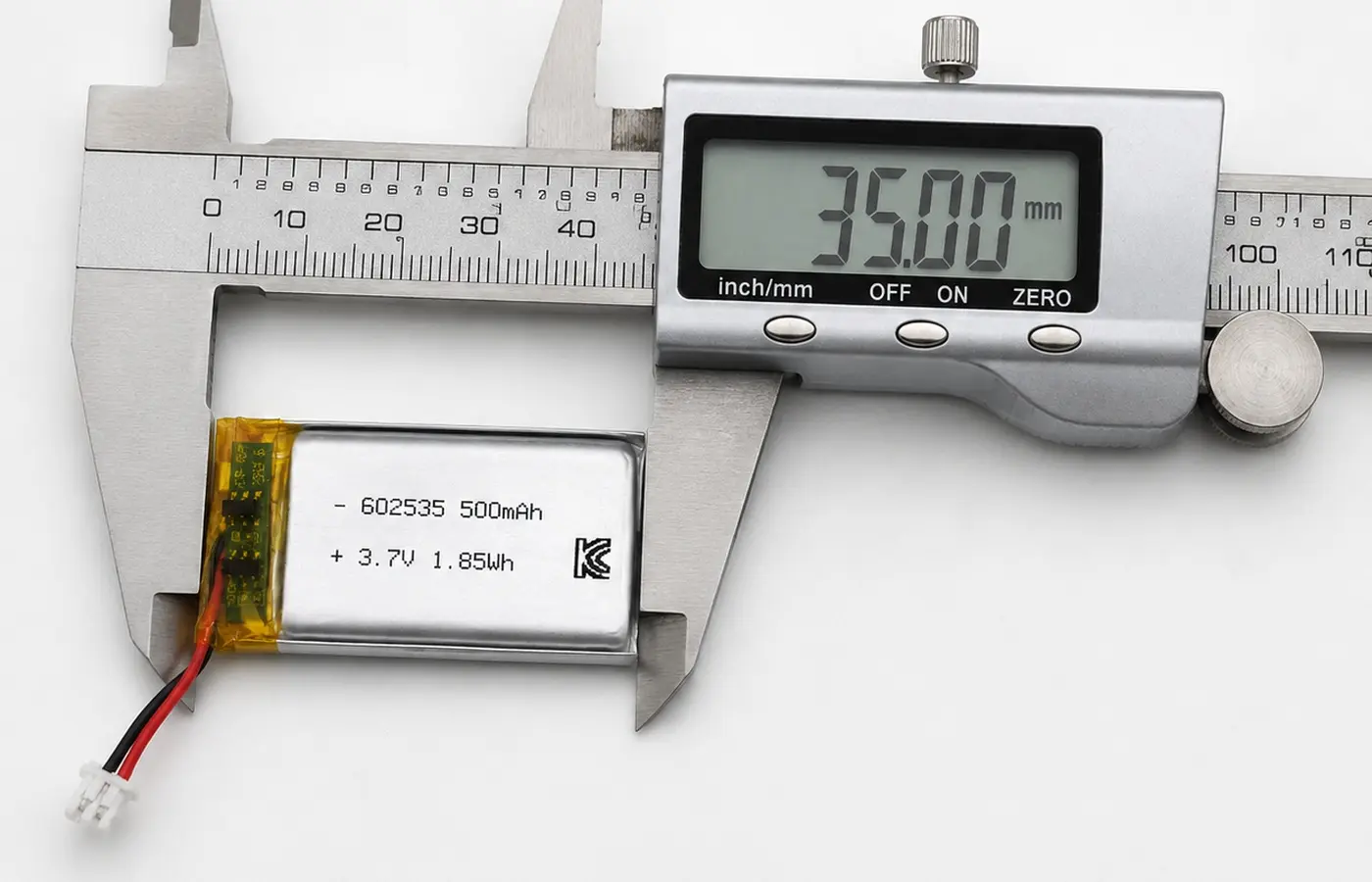

Evidencia dimensional suministrada: 35,00 mm en el eje medido. Las dimensiones finales del paquete terminado deben incluir el PCM, los cables y el conector. Esta medida respalda la referencia del formato de celda en la muestra suministrada, mientras que las dimensiones restantes y el sobre final aún requieren la confirmación del proyecto. Para un pedido OEM repetido, el plano aprobado debe distinguir entre el cuerpo nominal de la celda de la bolsa y el conjunto de batería terminado para que los equipos de compras, ingeniería y producción utilicen la misma referencia dimensional.

Perfil de protección, carga y carga

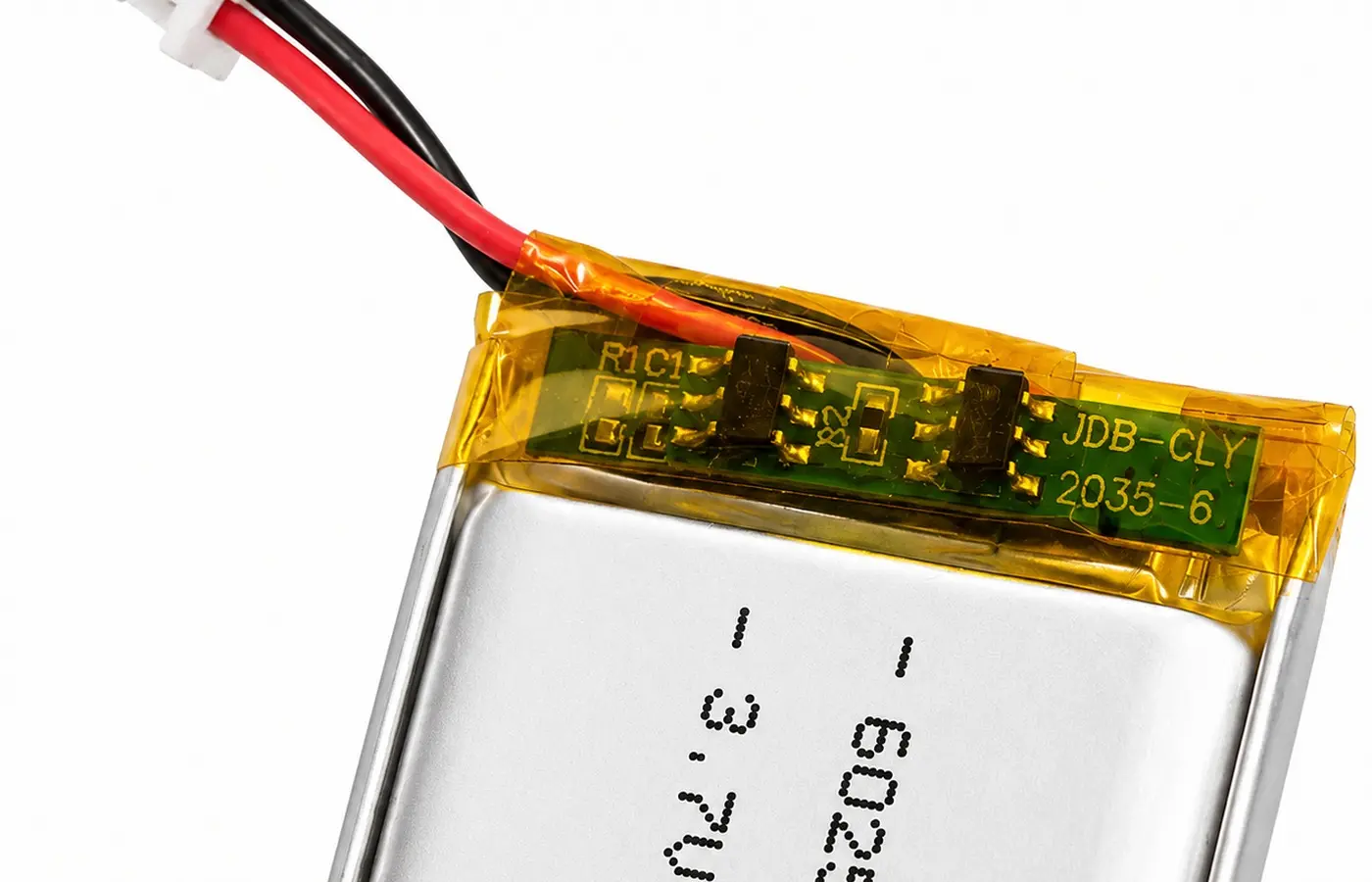

Una batería LiPo de 500 mAh con PCM agrega hardware de protección, pero los umbrales y la capacidad actual dependen de la celda y la placa seleccionadas. El PCM puede proporcionar importantes funciones de protección de la batería, pero sus umbrales reales y su capacidad actual están determinados por la celda, la placa y la configuración del proyecto seleccionados. Por lo tanto, los compradores deben proporcionar información sobre la carga promedio, la carga máxima y la carga antes de asumir que la muestra puede soportar una explosión de motor, calentador o radio. Esto permite a HSS seleccionar una solución de protección adecuada en lugar de tratar cada batería de 500 mAh como eléctricamente idéntica.

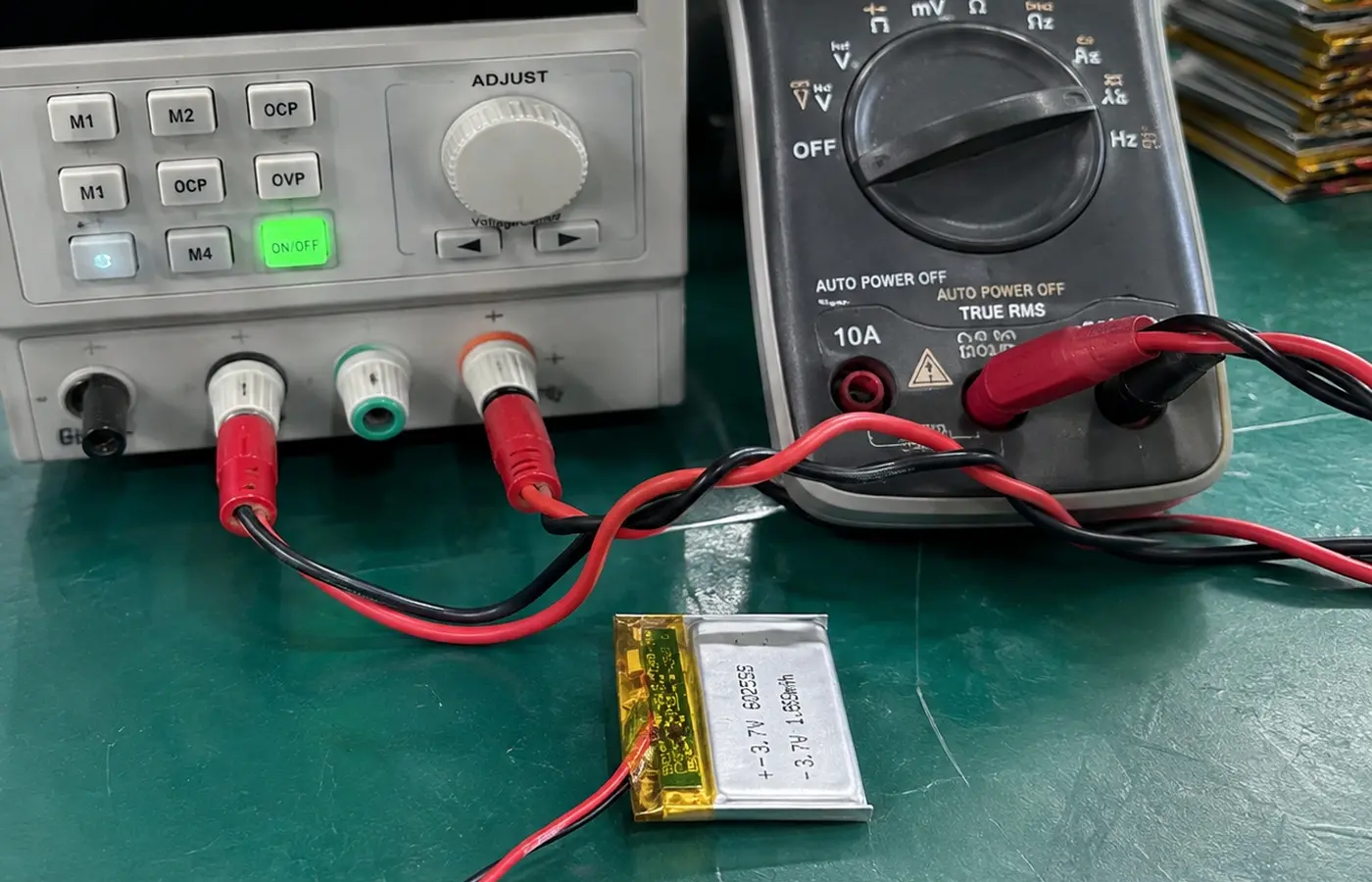

Imagen de verificación eléctrica suministrada. La configuración de 4,20 V es consistente con un límite de carga LiPo 1S; La corriente mostrada es evidencia de prueba, no una clasificación universal de producto HSS.

Límite de selección

Una batería LiPo de 3,7 V y 500 mAh es la mejor para cargas medias bajas a medias; Las ráfagas de radio, los motores, los calentadores y los picos de los actuadores deben verificarse antes de la aprobación. La clase energética de 1,85 Wh funciona bien cuando el dispositivo pasa gran parte de su tiempo en espera o opera cargas electrónicas moderadas, pero eventos breves de alta corriente aún pueden dominar el diseño de la batería. La transmisión GPS/LTE, los motores de vibración, las bombas y los calentadores deben compararse con la celda y el PCM seleccionados. Para los compradores que comparan varios tamaños de celdas de bolsa, el ciclo de trabajo real suele ser un mejor dato de selección que la capacidad sola.

Integración de conectores, cables y OEM

Una batería 602535 con conector debe coincidir en polaridad, alojamiento del enchufe, paso, cable y longitud del cable; la muestra utiliza cables rojo/negro y un pequeño enchufe blanco de 2 clavijas. La coincidencia del conector también necesita que la familia de carcasa, el paso, la posición de la clavija, el calibre del cable y la longitud del cable coincidan con el diseño del lado del dispositivo. Un conector de 2 pines visualmente similar puede seguir siendo incompatible si la polaridad o el paso son diferentes. Proporcionar una fotografía de primer plano, un dibujo de PCB o una muestra de batería original permite a HSS confirmar la interfaz antes de que el cliente reciba un prototipo.

Ruta de configuración de conectores y cables

Para la batería LiPo 602535 de 3,7 V y 500 mAh, la aprobación del conector debe seguir el dibujo del lado del dispositivo o la muestra de batería original. Una vez confirmado el conector, la ruta del cable, la longitud del cable y la posición del PCM se pueden congelar en el dibujo del paquete terminado. Esto es particularmente valioso para los fabricantes por contrato y los compradores OEM porque reduce la variación entre la producción de muestra y la producción a granel y brinda a los equipos de ensamblaje una referencia de interfaz repetible.

Ajuste de aplicación: dónde tiene sentido 602535

Una batería de polímero de litio 602535 puede adaptarse a rastreadores, dispositivos portátiles, cerraduras inteligentes, dispositivos de belleza y otros dispositivos electrónicos compactos cuando se valida el perfil de energía real. Estas aplicaciones comparten la necesidad de un formato pequeño recargable, pero sus patrones de carga son muy diferentes. Un rastreador puede pasar la mayor parte del tiempo dormido y luego transmitir con un pico de corriente elevado, mientras que un dispositivo de belleza puede hacer funcionar un motor o un calentador de forma intermitente. Por lo tanto, HSS evalúa el ajuste de la aplicación a partir de la carga real, la frecuencia de carga, las condiciones térmicas y la cavidad disponible en lugar de utilizar una afirmación de compatibilidad amplia.

Aplicación Ajuste de lentes

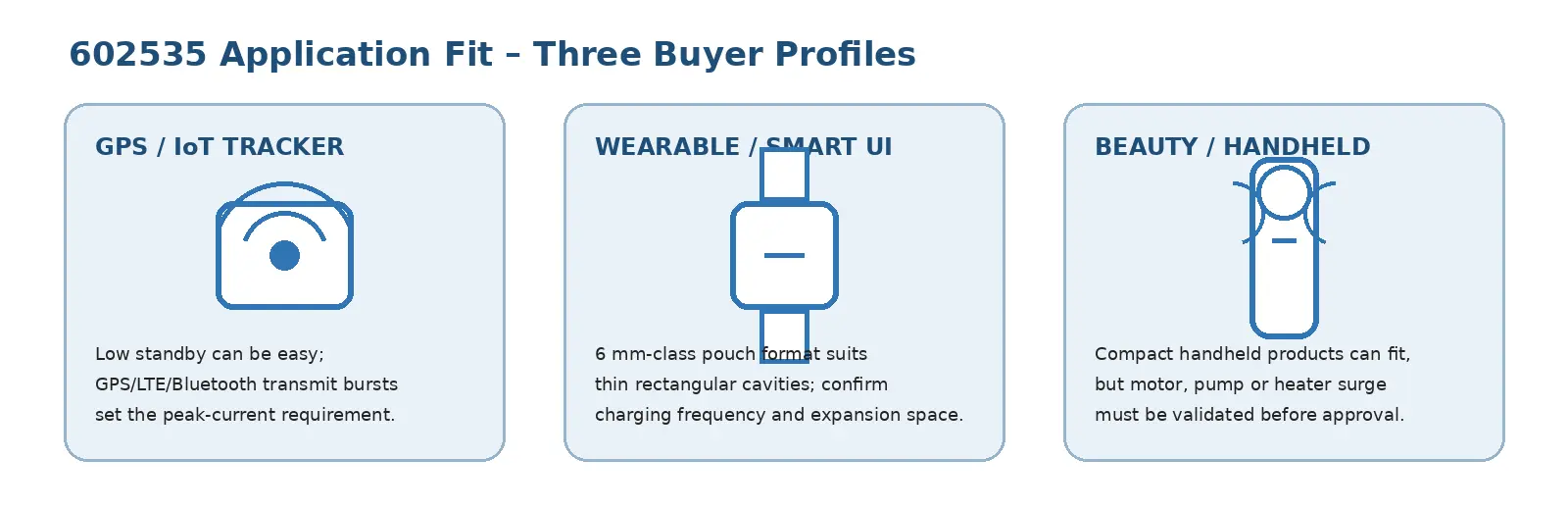

Visual adaptado a la aplicación: seleccione entre el ciclo de trabajo, la carga máxima, el comportamiento de carga y la cavidad del dispositivo en lugar de solo la capacidad.

Decisión del comprador: no seleccione 602535 solo de capacidad para drones, vehículos RC o equipos de motor de alto consumo. Primero valide el perfil de corriente máxima real. Esas aplicaciones pueden exigir corrientes máximas que exceden lo que una pequeña celda de bolsa y un PCM están diseñados para suministrar. Si el cliente está considerando un dispositivo de mayor drenaje, HSS debe revisar primero el perfil de corriente medido y el comportamiento de la temperatura, y puede recomendar un formato de celda diferente si la plataforma 602535 no proporciona suficiente margen.

Evidencia de producción, preguntas frecuentes y RFQ de OEM

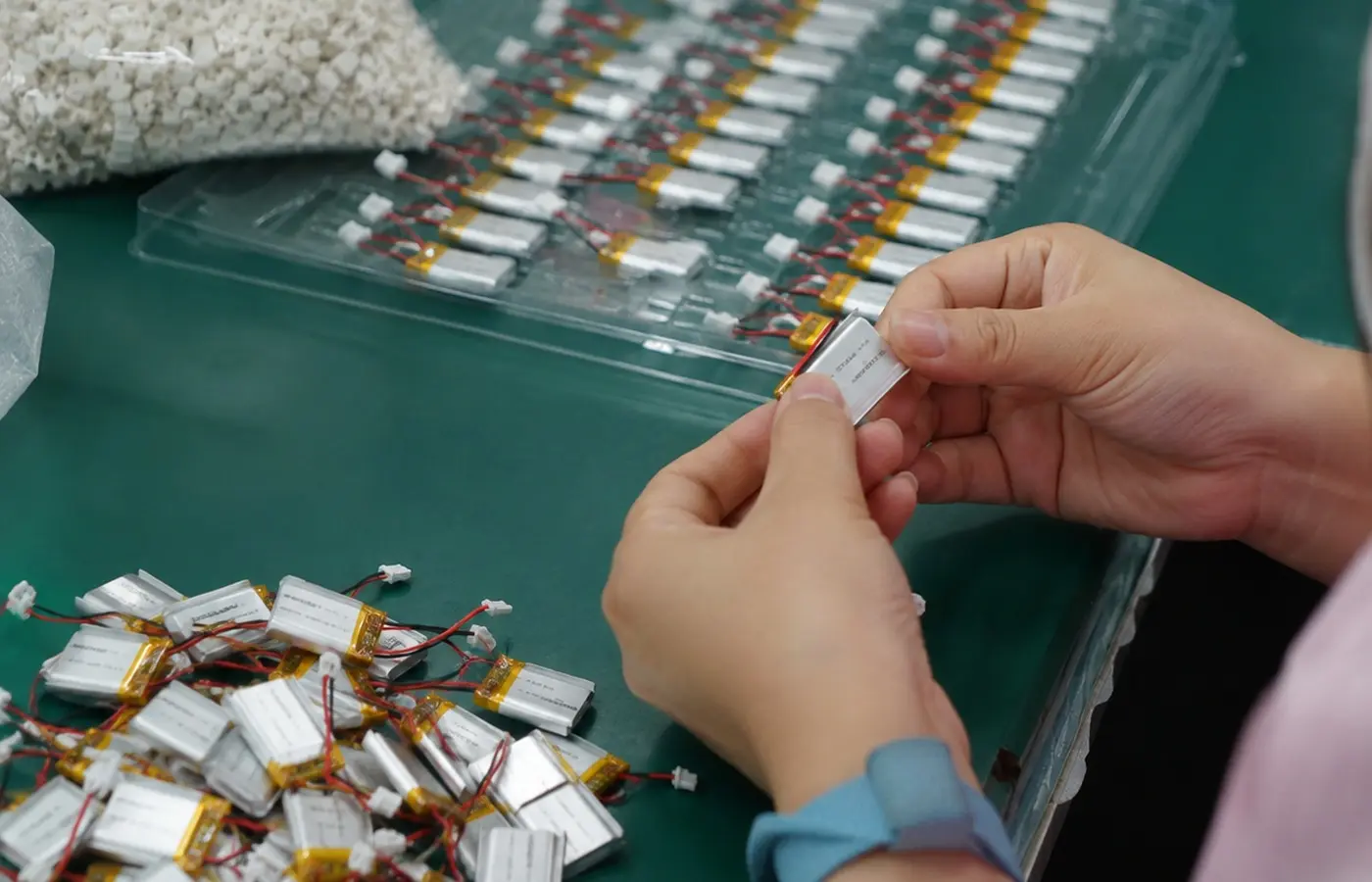

Imagen de manejo de lotes suministrada: celdas 602535 terminadas con placa de protección, cables y conector preparados para empaquetar. La imagen es útil como evidencia del contexto de producción porque muestra el tipo de conjunto de batería terminado que se maneja, pero no debe usarse para implicar un resultado de prueba o certificación específica no verificada. Para pedidos repetidos de OEM, la etiqueta, la polaridad, el conector, las comprobaciones eléctricas y el método de embalaje deben seguir las especificaciones aprobadas del proyecto.

Soporte de certificación y documentación

Preguntas frecuentes del comprador

ENVÍE LOS REQUISITOS DE BATERÍA DE SU DISPOSITIVO

Para una revisión del ajuste de la batería LiPo 602535 de 3,7 V y 500 mAh, envíe a HSS Energy la carga del dispositivo, el perfil de carga, la cavidad, el conector, la polaridad, la longitud del cable y el ciclo de trabajo. Si está disponible, incluya la muestra de la batería original o la fotografía del conector del lado del dispositivo junto con la cantidad de muestra y la demanda anual esperada. Esa información ayuda a HSS a revisar tanto los requisitos técnicos como los de repetición de producción antes de preparar la cotización.
