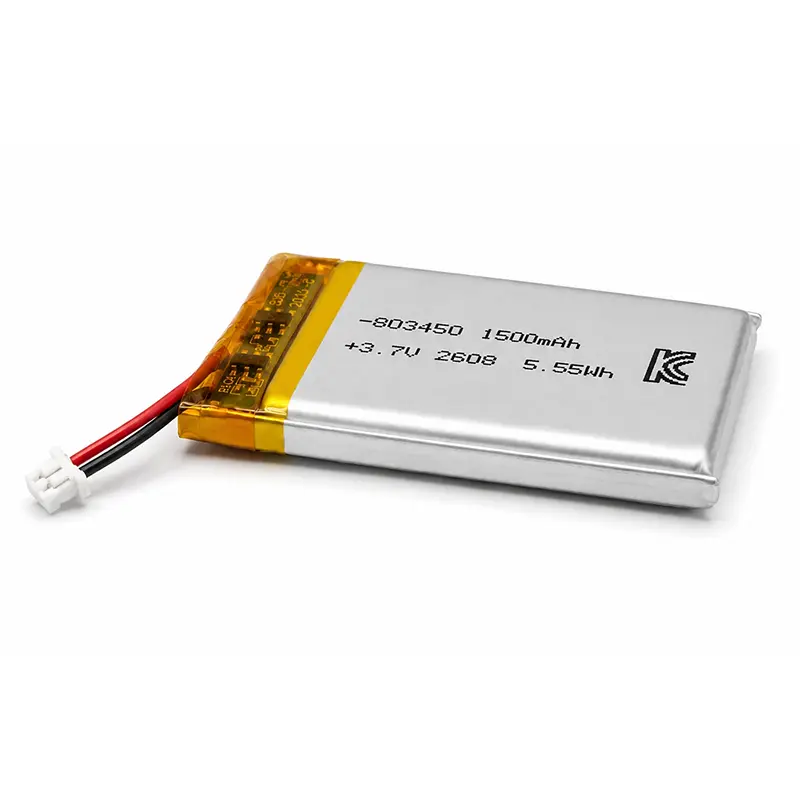

Batería Li-Po de 3,7 V y 1500 mAh

La batería LiPo HSS Energy de 3,7 V y 1500 mAh es para dispositivos electrónicos compactos que necesitan más energía que las celdas más pequeñas de 500 mAh. La muestra utiliza una PCB de protección y un conector de 2 hilos; Se confirman las dimensiones de corriente, enchufe, polaridad y acabado para el dispositivo de destino. Esto lo hace adecuado para productos portátiles que necesitan un tiempo de funcionamiento más prolongado pero que aún requieren una batería de bolsa recargable relativamente delgada. La muestra actual ya muestra una placa de protección, cables rojo-negro y un conector de 2 pines, mientras que la carcasa del conector final, la polaridad, la longitud de los cables y los límites de corriente siguen siendo específicos del proyecto. Un dibujo del dispositivo o una muestra de batería original le brinda a HSS la mejor base para comparar esos detalles.

Identidad Eléctrica, Formato y Sobre Empaquetado

803450 Formato

Una batería LiPo 803450 utiliza un formato de celda nominal de aproximadamente 8 × 34 × 50 mm; El PCM, la cinta, los cables y el conector pueden ampliar la longitud del paquete terminado. Ese código describe el cuerpo de la celda de la bolsa en lugar de la batería terminada completa. El PCM, la cinta, las pestañas, los cables y el conector pueden extender la longitud o el grosor final, lo cual es importante en los dispositivos electrónicos empaquetados herméticamente. Para el lanzamiento de producción, HSS debe registrar el sobre del paquete final por separado del código de celda nominal para que el cliente pueda verificar el ajuste del gabinete y el espacio libre de ensamblaje con precisión.

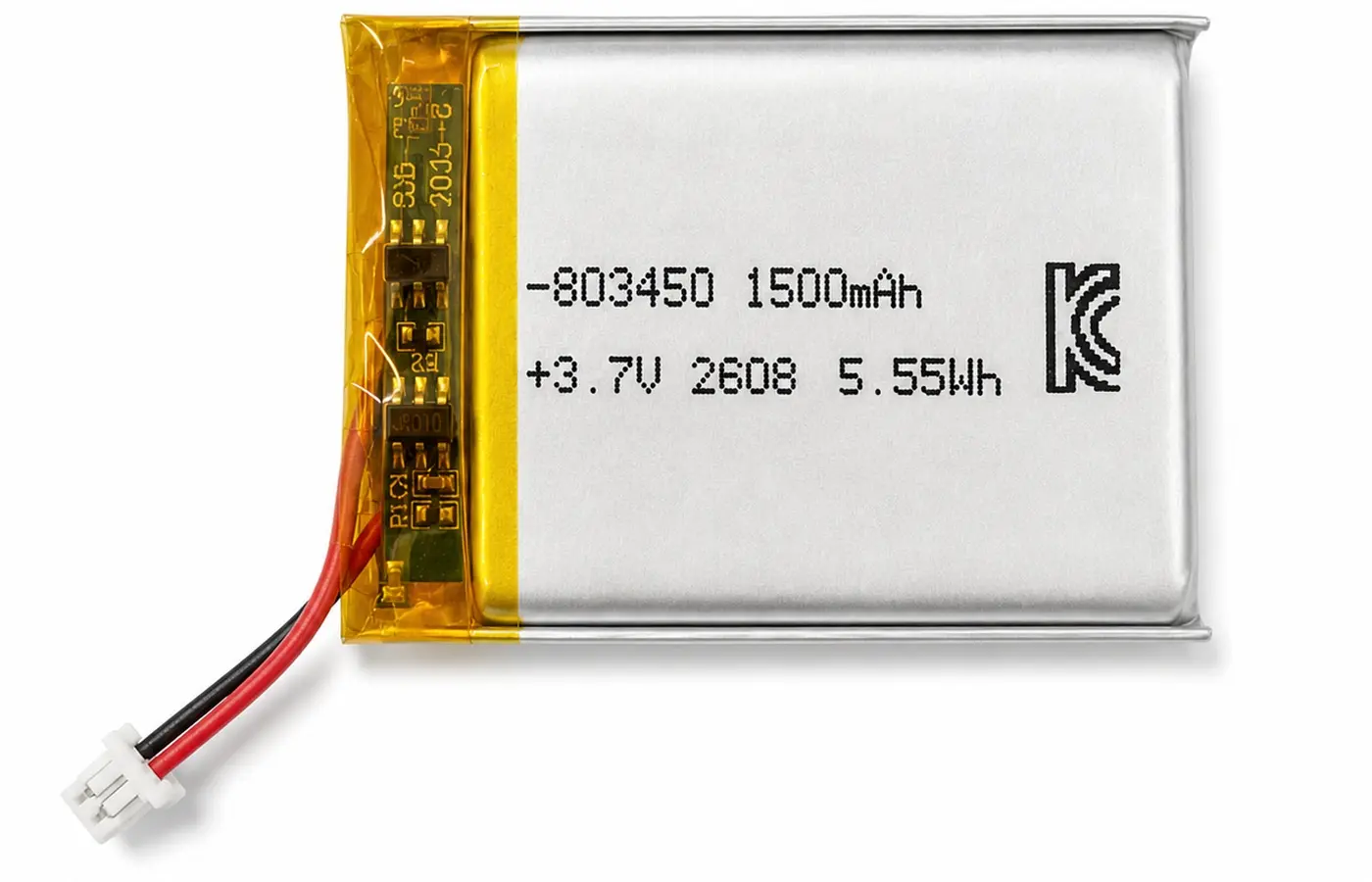

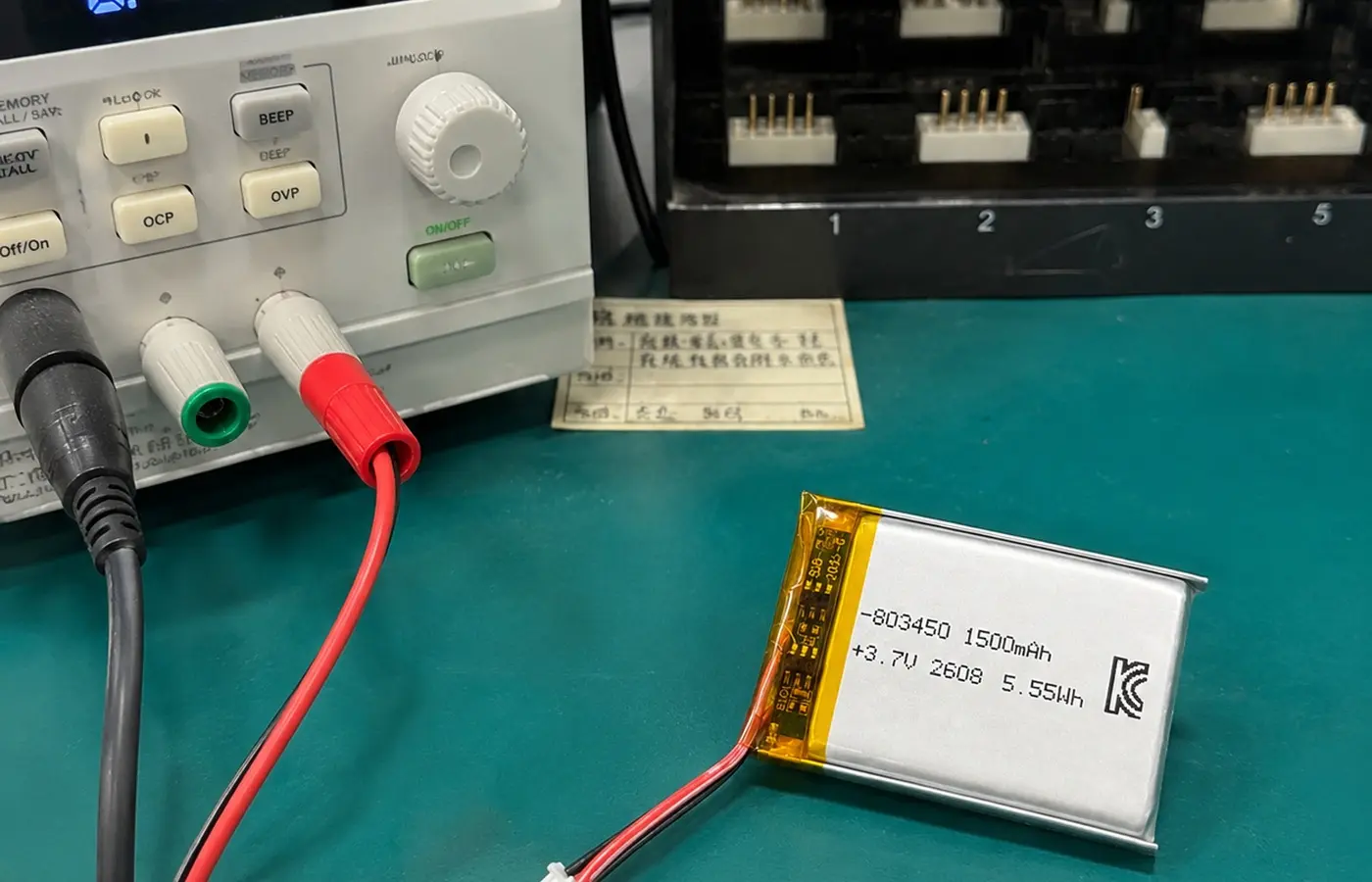

Prueba de muestra HSS: 803450 / 1500mAh / 3.7V / 5.55Wh marcado con placa de protección y conector.

¿Por qué elegir 1500 mAh? Compensación entre energía y tamaño

Una batería LiPo de 3,7 V y 1500 mAh almacena 5,55 Wh (tres veces la energía nominal de un paquete de 500 mAh/1,85 Wh), pero necesita una cavidad de batería más grande. La energía adicional puede extender el intervalo entre cargas en productos adecuados, pero también requiere una cavidad de batería más grande y puede cambiar la masa o el equilibrio del dispositivo. Por lo tanto, los compradores deberían tratar la actualización como una compensación entre energía y espacio en lugar de asumir que una mayor capacidad siempre es mejor. El beneficio real depende de la carga promedio, la corriente máxima, el ciclo de trabajo y la frecuencia con la que se espera que se recargue el producto.

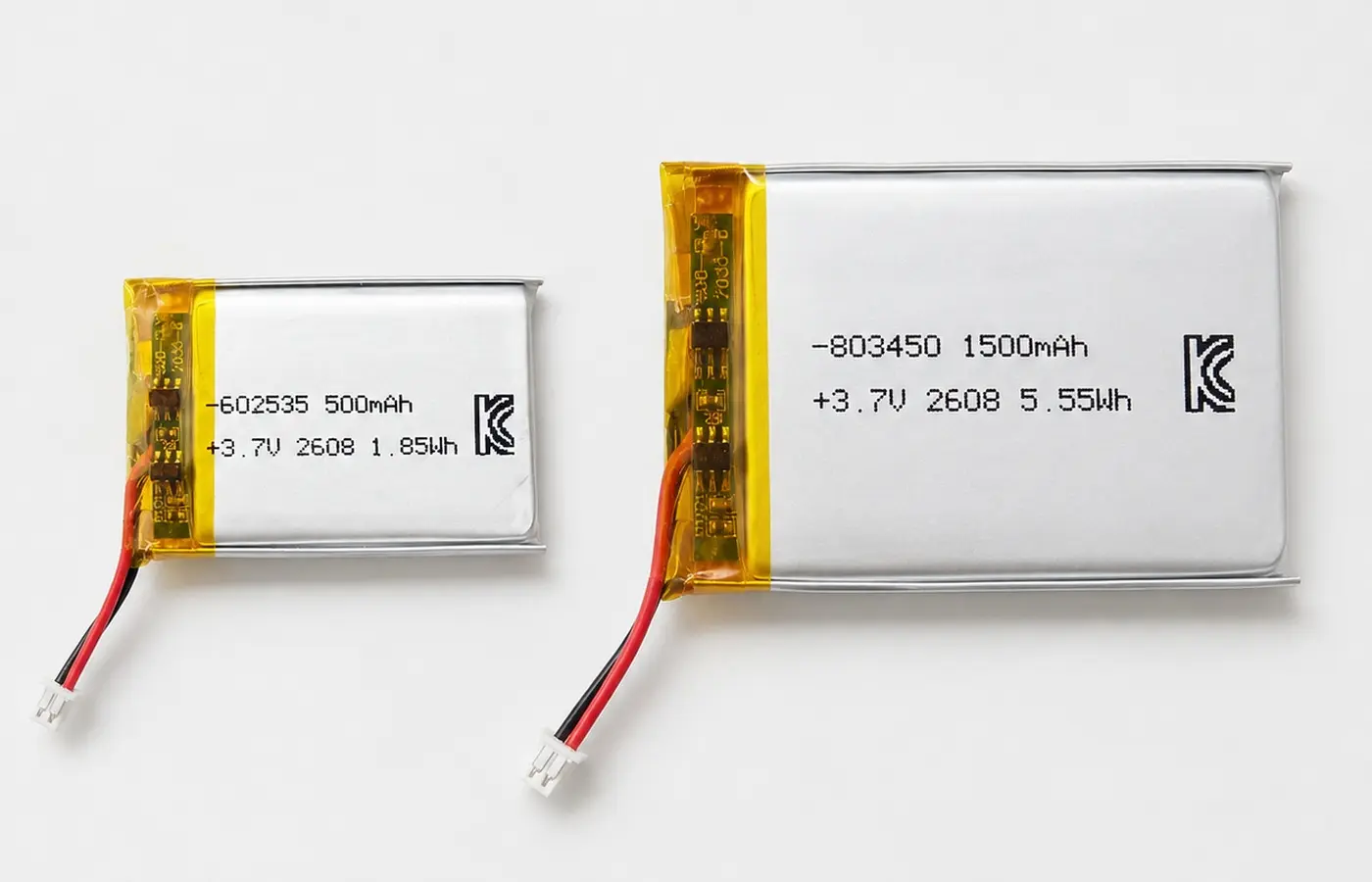

Comparación de tamaño y energía de HSS: 602535 500 mAh / 1,85 Wh versus 803450 1500 mAh / 5,55 Wh. Tres veces la energía nominal no garantiza tres veces el tiempo de funcionamiento del dispositivo. Esta comparación es útil para la planificación de productos porque muestra por qué dos baterías con la misma arquitectura de 3,7 V pueden servir para dispositivos muy diferentes. El formato de 500 mAh favorece cavidades más pequeñas y menor masa, mientras que el formato de 1500 mAh proporciona más reserva de energía cuando el producto puede aceptar espesor y espacio adicionales. HSS puede utilizar el objetivo de tiempo de ejecución del dispositivo y el dibujo de la cavidad para ayudar a determinar qué dirección es más apropiada.

Para la batería LiPo 803450 de 3,7 V y 1500 mAh, verifique el tiempo de ejecución y la carga máxima, luego confirme que la bolsa de 8 mm más el sobre PCM/conector se ajuste al dispositivo. La batería debe tener suficiente margen de corriente continua y máxima para el producto real, no solo suficiente energía nominal. Los motores, calentadores, transmisores inalámbricos y actuadores pueden crear eventos breves de alta corriente que deben verificarse con la celda y el PCM seleccionados. Una vez que el perfil eléctrico sea aceptable, el conjunto, el cableado y el conector terminados de la bolsa de clase de 8 mm se pueden validar con respecto al diseño mecánico.

Protección, conector e integración OEM

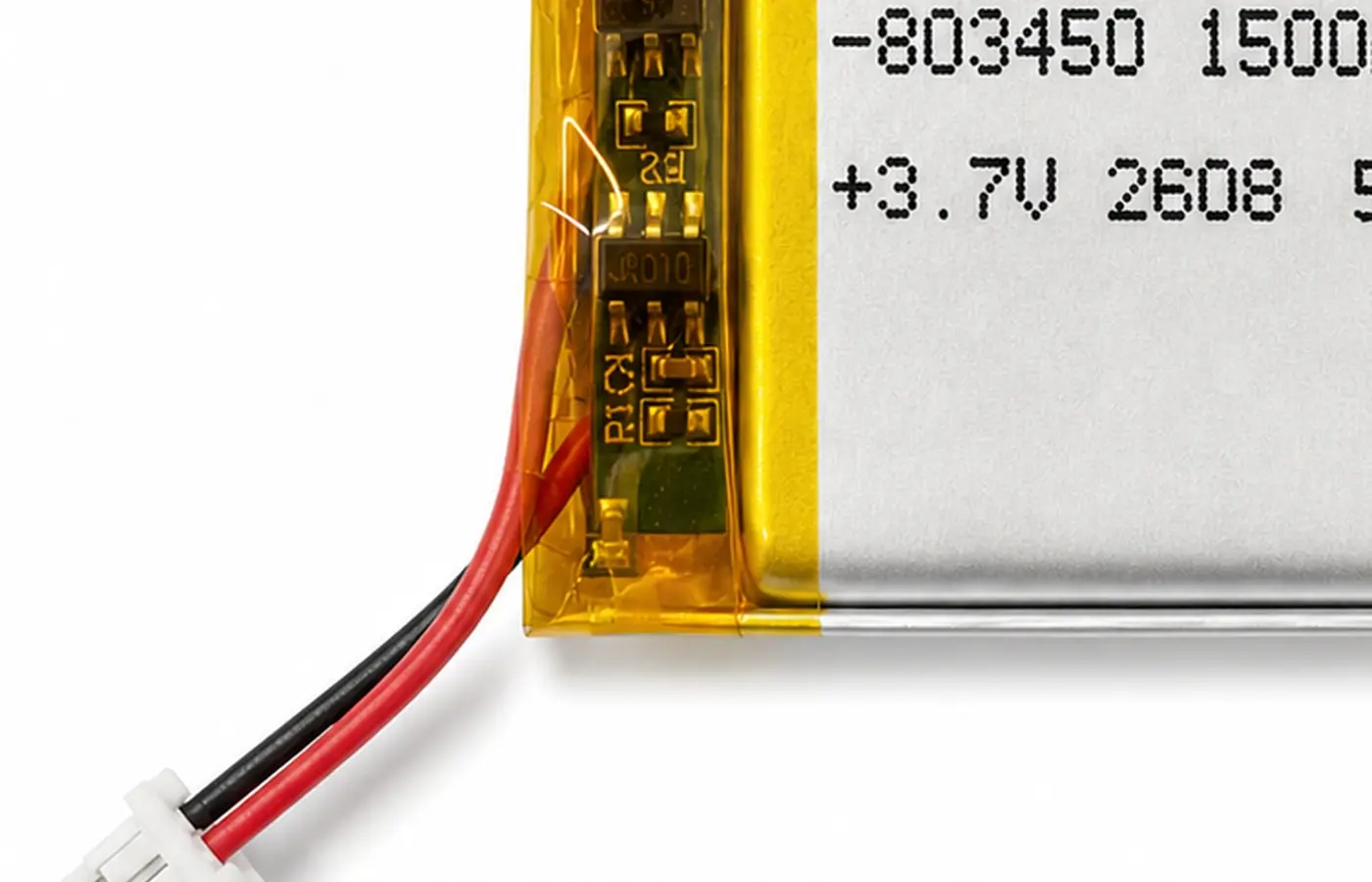

Una batería LiPo de 1500 mAh con PCM agrega protección, pero los límites de carga, descarga y sobrecorriente dependen de la celda y la placa seleccionadas. La placa no hace que todas las configuraciones sean eléctricamente idénticas porque los límites de carga, descarga y sobrecorriente dependen de la celda seleccionada y del diseño del PCM. Por lo tanto, HSS necesita la carga máxima y constante del dispositivo junto con el perfil de carga antes de finalizar la configuración de protección. Esto es especialmente importante en dispositivos portátiles que combinan comunicación inalámbrica con motores, calentadores o pantallas.

Una batería 803450 con conector debe coincidir con la carcasa, el paso, la polaridad, el cable y la longitud del cable del dibujo del dispositivo o de la batería original. La compatibilidad del conector debe confirmarse a partir de la PCB del dispositivo, el dibujo del conector o la batería original y no solo desde la apariencia. El calibre del cable y la longitud del cable también afectan el enrutamiento y la caída de voltaje, mientras que la salida del cable puede cambiar la envoltura del paquete terminado. Congelar estos detalles en el dibujo de muestra ayuda a los compradores OEM a mantener el ensamblaje de producción a granel consistente con el prototipo aprobado.

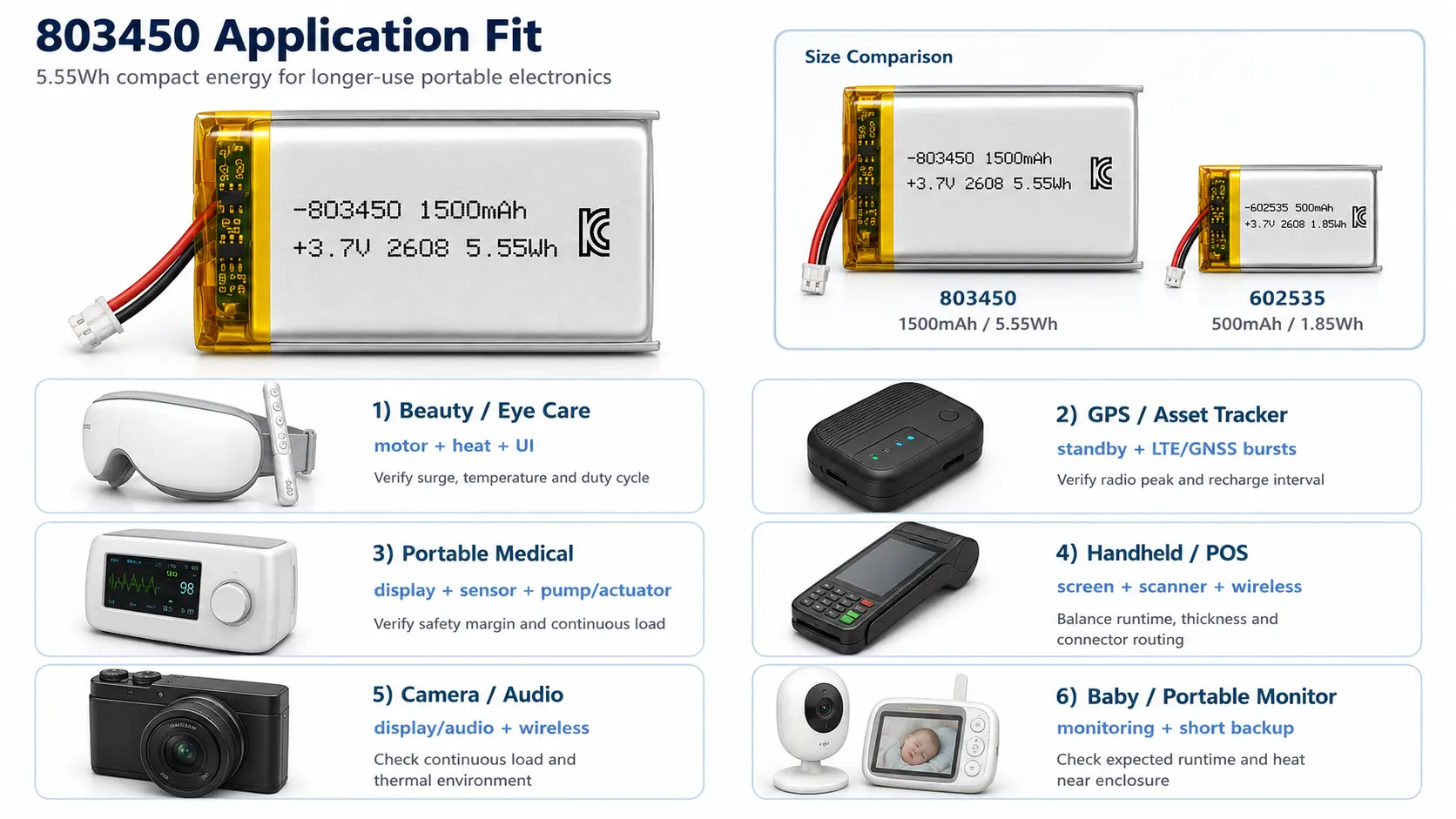

Ajuste de aplicación: donde 803450 agrega valor

Una batería de polímero de litio 803450 se adapta a dispositivos compactos que necesitan más energía que las celdas portátiles más pequeñas mientras permanece en una arquitectura 1S de 3,7 V. Su clase energética de 5,55 Wh puede ser valiosa en dispositivos de belleza, rastreadores, productos médicos portátiles, terminales portátiles y equipos de monitoreo donde un uso más prolongado entre cargas mejora la experiencia del usuario. Sin embargo, la adaptación a la aplicación todavía depende del perfil de carga real, la generación de calor, la frecuencia de carga y la cavidad de la batería. Por lo tanto, HSS posiciona el 803450 como una plataforma compacta de mayor energía en lugar de una batería universal para cada dispositivo de 3,7 V.

La selección de la aplicación debe comenzar con el patrón de energía real, la carga máxima, la frecuencia de carga y la cavidad de la batería disponible. Un producto con modo de espera prolongado y ráfagas de radio cortas tiene requisitos de batería diferentes a los de un dispositivo que acciona un motor o calentador durante varios minutos. Al separar la demanda de energía promedio de la demanda de corriente máxima, los compradores pueden evitar sobredimensionar la batería para el tiempo de funcionamiento y pasar por alto la capacidad actual que realmente determina el rendimiento.

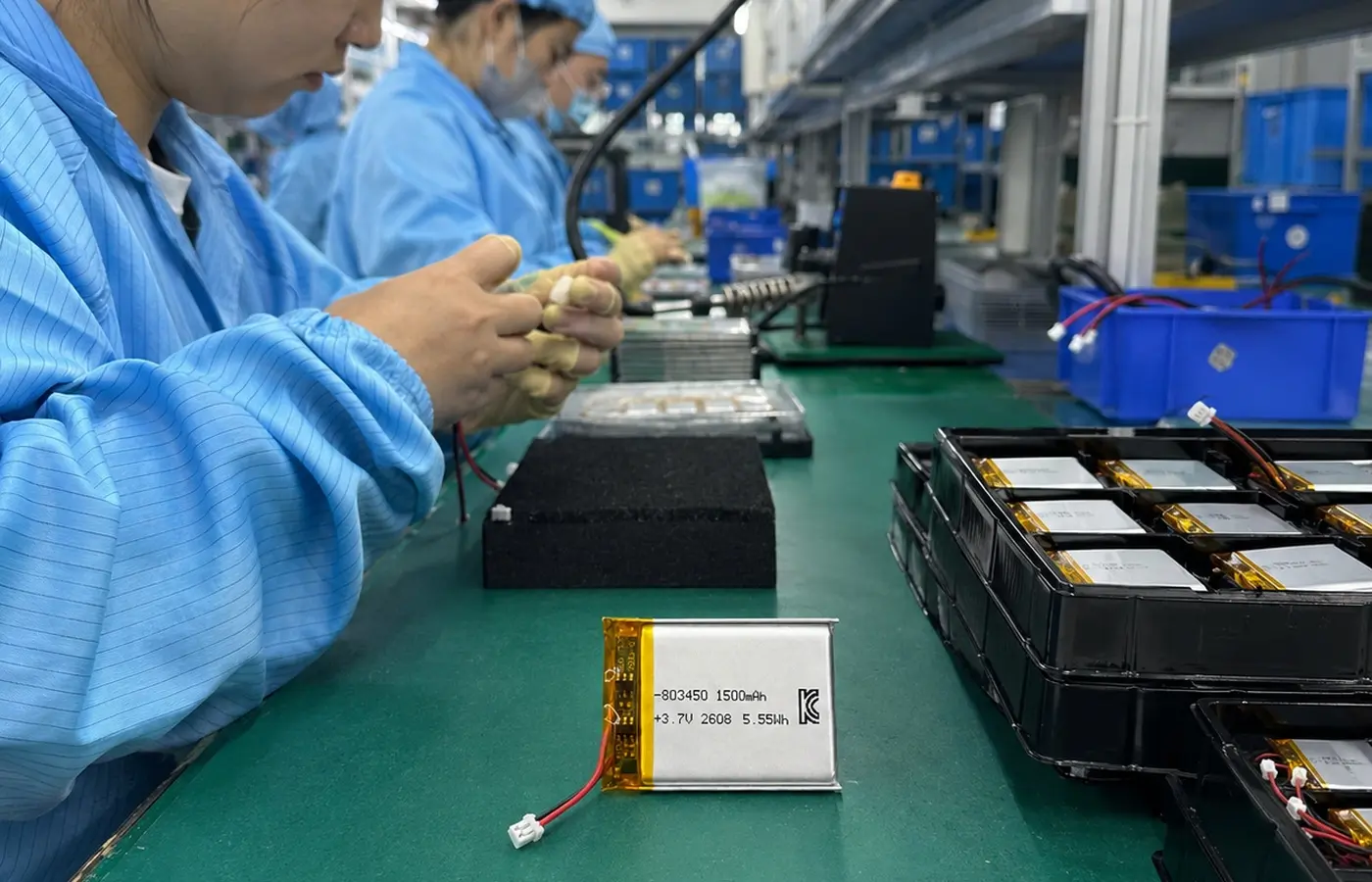

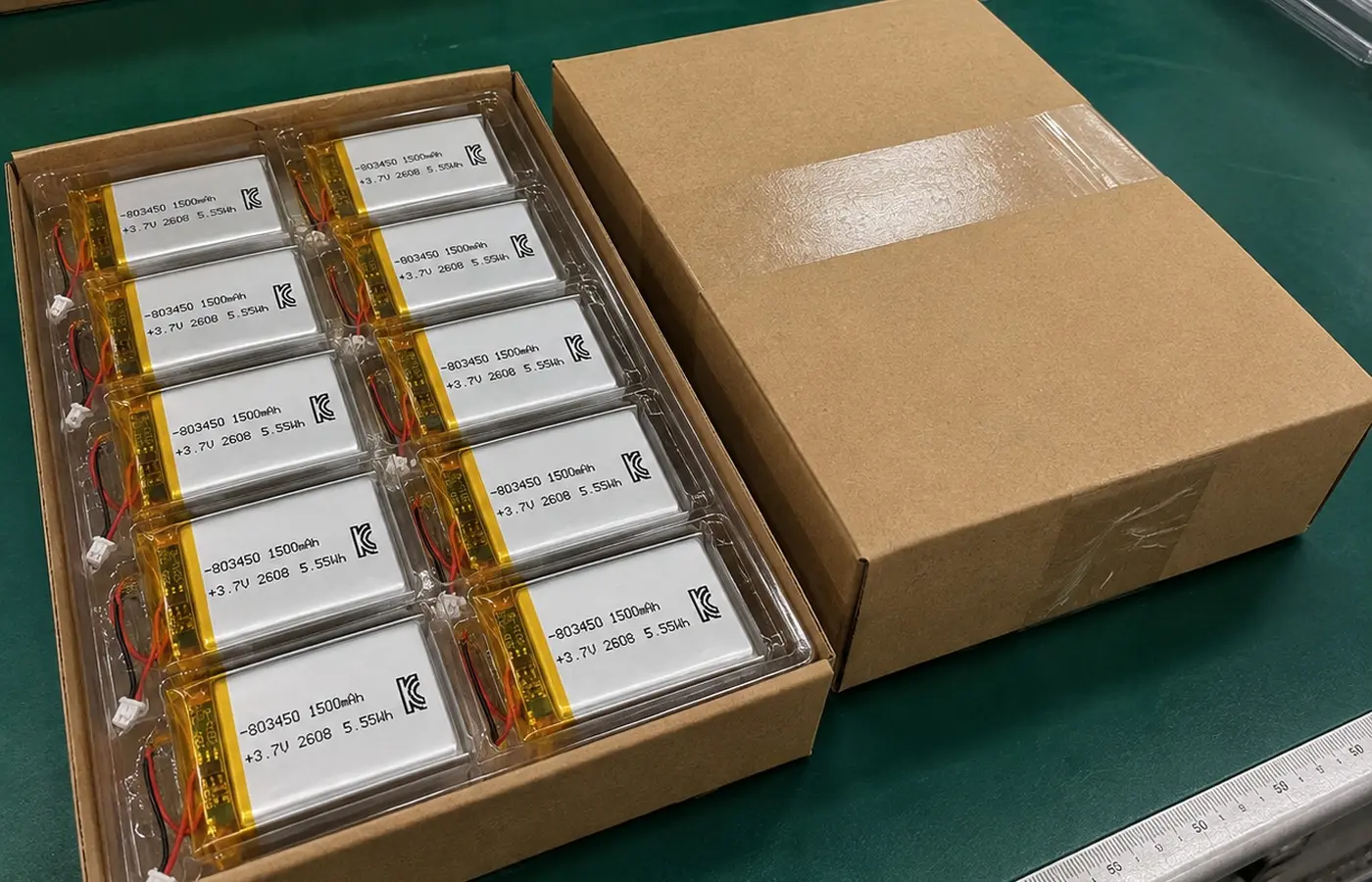

Evidencia de producción, documentación y RFQ de OEM

Soporte de certificación y documentación

Preguntas frecuentes del comprador

ENVÍE LOS REQUISITOS DE BATERÍA DE SU DISPOSITIVO

Para una revisión del ajuste de la batería LiPo 803450 de 3,7 V y 1500 mAh, envíe a HSS Energy la carga, el tiempo de ejecución, el perfil de carga, la cavidad, el conector, la polaridad y la longitud del cable. Si es posible, envíe también la batería original o la fotografía del conector del lado del dispositivo, la cantidad de muestra objetivo y el volumen de producción esperado. Esto le da a HSS una base más sólida para adaptar la configuración eléctrica, el paquete terminado y los requisitos de producción comercial antes de finalizar la cotización.
