Soluciones de baterías de litio personalizadas

Un proyecto de batería de litio personalizado comienza con el equipo. El voltaje de funcionamiento, el tiempo de funcionamiento, la carga continua y máxima, el espacio de instalación disponible, el método de carga, el entorno operativo y los requisitos de cumplimiento determinan la arquitectura final de la batería. HSS Energy respalda el desarrollo de baterías desde la selección de celdas y BMS hasta el prototipo, la validación y la producción del dispositivo.

1. Comience con los requisitos del dispositivo

Una especificación de batería estándar sólo es útil cuando coincide con el equipo. Antes de la selección de la celda, el proyecto debe definir la carga eléctrica y los límites mecánicos dentro de los cuales debe funcionar la batería.

· Tensión de funcionamiento y rango de tensión permitido

· Tiempo de ejecución requerido o energía objetivo

· Corriente de carga media, continua y pico

· Dimensiones y peso máximos de la batería

· Método de carga e interfaz de carga

· Temperatura de funcionamiento y almacenamiento

· País de destino y requisitos de certificación

· Muestra esperada y cantidad de producción

2. Árbol de decisión rápida sobre batería personalizada

3. Química y selección celular

Para proyectos personalizados de iones de litio pequeños y medianos, las opciones de celdas pueden incluir celdas de Grado A de fabricantes establecidos como EVE, DMEGC, BAK, LG y Samsung, sujetos a los requisitos eléctricos, dimensionales, de certificación y de suministro del proyecto.

La marca del móvil es sólo un factor de selección. La consistencia de la capacidad, la resistencia interna, la capacidad de descarga, la temperatura de funcionamiento, el tamaño, los requisitos del ciclo y la continuidad del suministro se evalúan en conjunto.

4. Arquitectura de voltaje y paquete

El voltaje es la arquitectura inicial, no la especificación completa de la batería. La capacidad, la capacidad actual, el formato de la celda, el BMS, las dimensiones del paquete y el conector aún deben coincidir con el dispositivo.

5. BMS y diseño de protección

La configuración de BMS se selecciona según la arquitectura de la batería y los requisitos del equipo. Las funciones de protección estándar pueden incluir:

· Protección contra sobrecargas

· Protección contra sobredescarga

· Protección contra sobrecalentamiento

· Protección contra cortocircuitos

· Protección contra sobrecorriente cuando sea necesario

· Equilibrado de celdas y monitoreo de temperatura según diseño

La comunicación es opcional y se selecciona según la interfaz del equipo. Las opciones de proyecto disponibles pueden incluir Bluetooth, RS485 y CAN. Se puede respaldar el desarrollo de BMS o la adaptación de protocolos cuando el proyecto requiera una estrategia de control personalizada.

6. Personalización mecánica, de carcasa y de interfaz

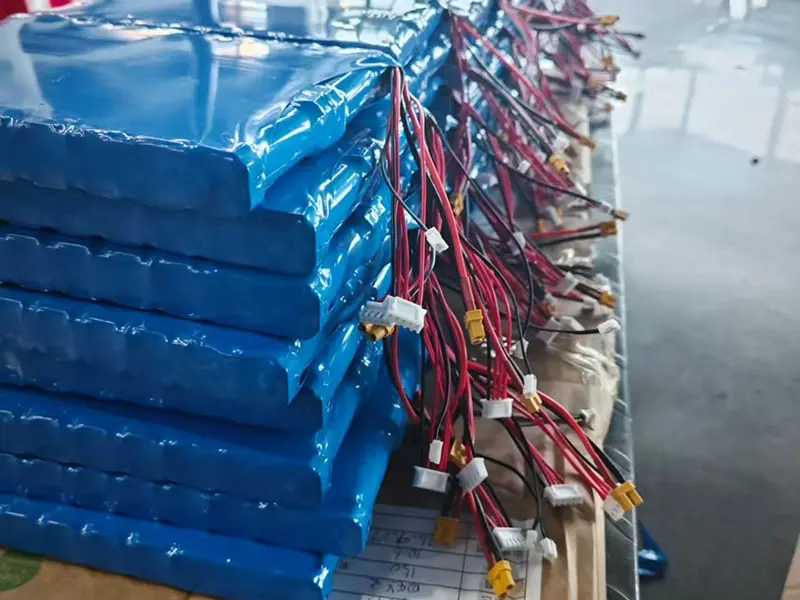

Paquetes de baterías personalizados con cables y conectores específicos del proyecto preparados para la producción

7. Ingeniería de baterías para aplicaciones específicas

Tres proyectos reales ilustran diferentes prioridades de personalización: combinación eléctrica y de conectores, integración de comunicación BMS y personalización mecánica de alta corriente. Las identidades de los clientes no se revelan.

Caso 01: Paquete de baterías de litio personalizadas de 11,1 V y 3 Ah

Personalización de carga eléctrica y doble conector.

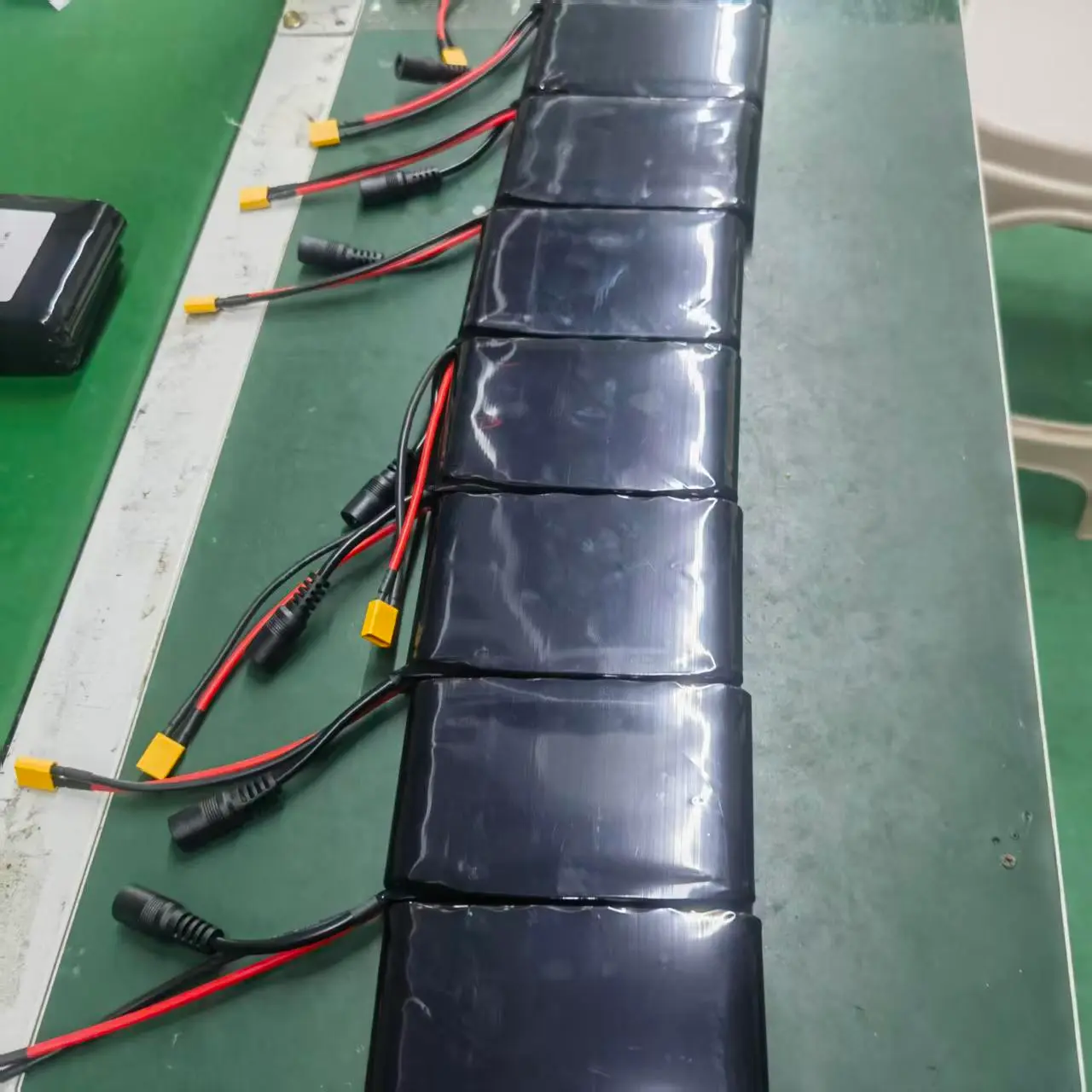

Producción por lotes de packs de 11,1V 3Ah con interfaces DC y XT60.

Caso 02: Paquete de baterías LiFePO4 de 12,8 V y 30 Ah

Personalización de comunicación BMS y Bluetooth.

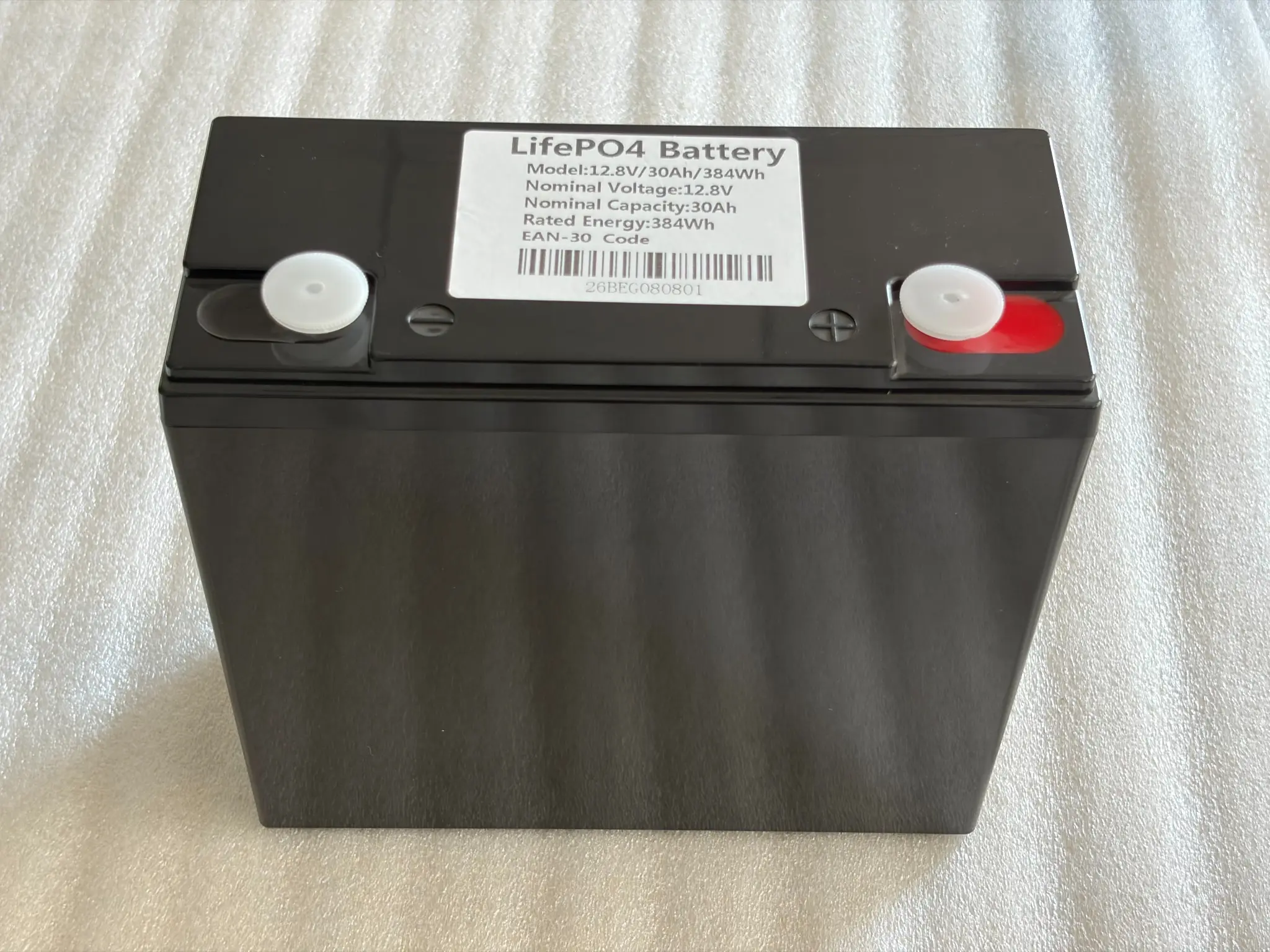

Batería LiFePO4 de 12,8V 30Ah con BMS de 60A y comunicación Bluetooth.

Caso 03: Paquete de baterías de forma personalizada de 72 V y 25 Ah

Salida de alta corriente y factor de forma mecánico especial

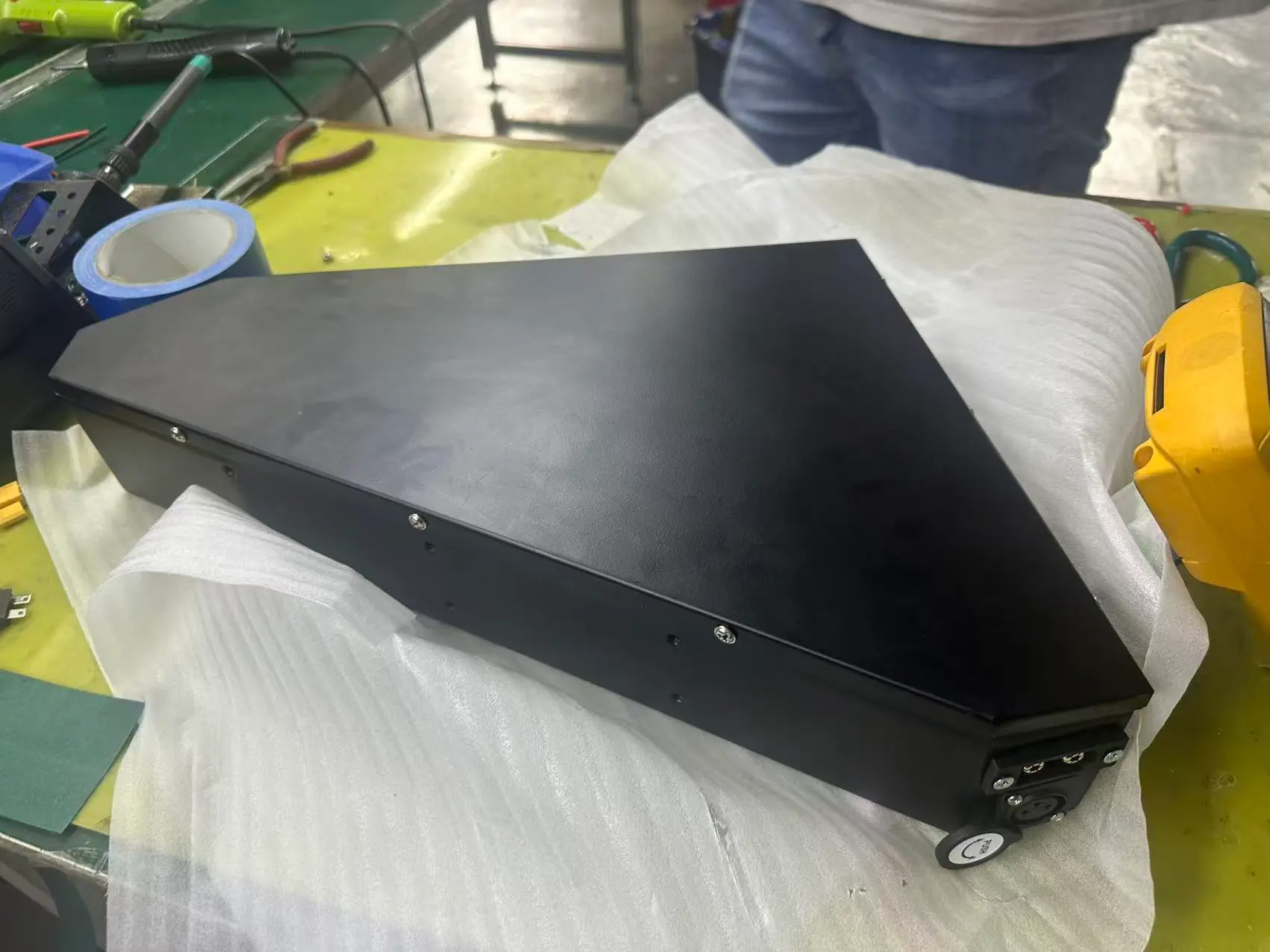

Paquete de baterías de 72V 25Ah con forma personalizada con descarga continua de 150A e interfaz QS10.

Estos casos muestran cómo el voltaje, la capacidad de corriente, el BMS, la comunicación, la forma de la carcasa, el cable y el conector se pueden combinar con el equipo en lugar de obligar a un dispositivo a aceptar un formato de batería fijo.

9. Del tiempo de ejecución del dispositivo a la capacidad de la batería

Un paquete personalizado debe dimensionarse según los requisitos de energía del dispositivo y luego compararse con los límites de corriente, voltaje y espacio.

El cálculo de los 60 Wh es sólo el punto de partida. La capacidad final también debe considerar la corriente de descarga, la eficiencia de conversión, la profundidad de descarga permitida, la temperatura, el margen de envejecimiento, la carga máxima y los requisitos de reserva específicos del dispositivo. El margen de ingeniería lo confirma el proyecto en lugar de aplicar un porcentaje fijo a cada aplicación.

10. Plataforma existente, semipersonalizada o totalmente personalizada

11. Prototipo para producción en masa

12. Producción y Verificación Eléctrica

La producción de baterías personalizadas requiere coherencia tanto a nivel de componentes como de paquetes. Los controles de proceso típicos pueden incluir inspección de celdas entrantes, clasificación y comparación de celdas, verificación de BMS, ensamblaje de paquetes, verificaciones de carga/descarga, verificación de protección, envejecimiento e inspección final.

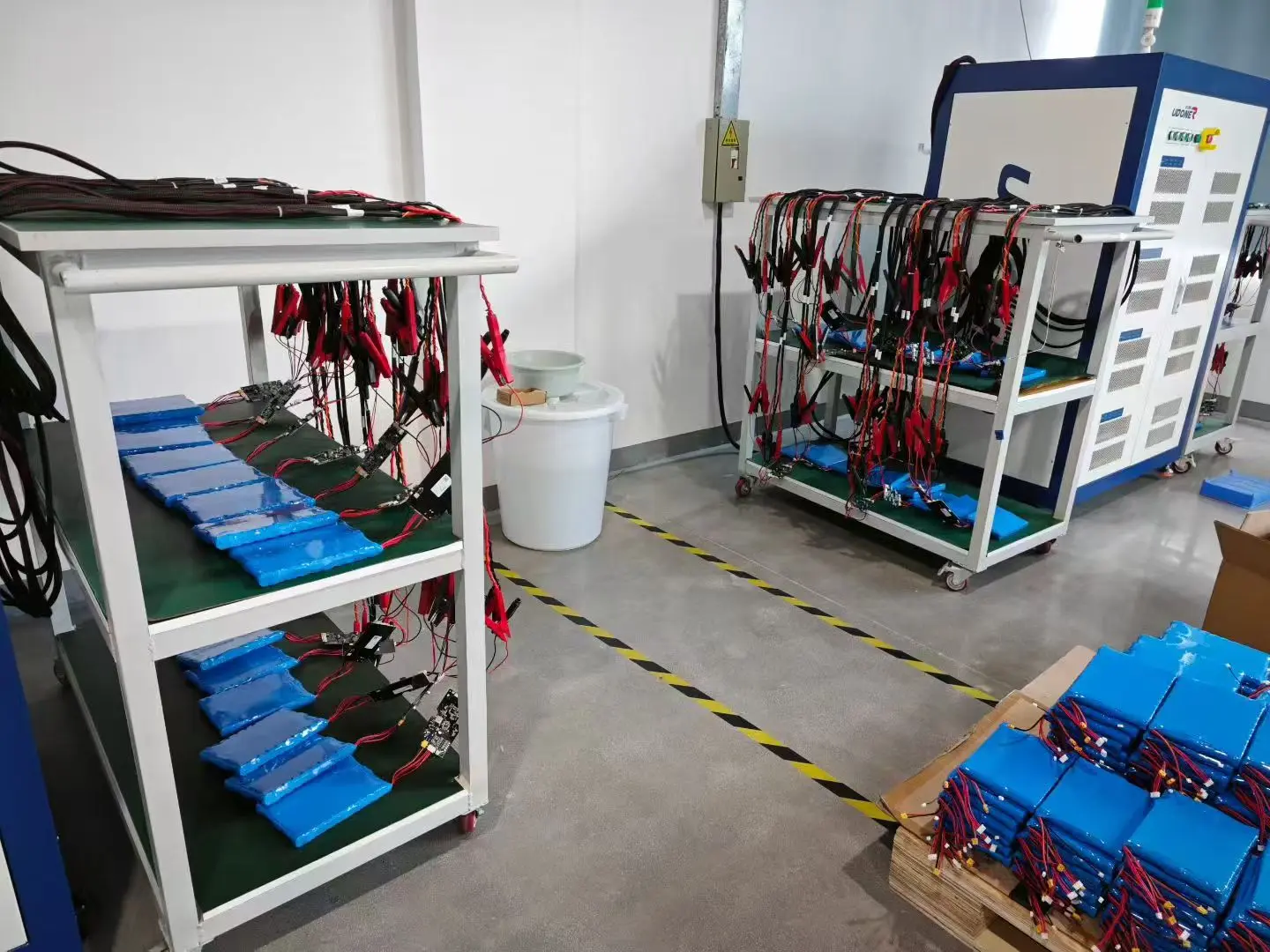

Paquetes de baterías sometidos a pruebas eléctricas multicanal y verificación de producción.

13. Soporte de certificación y documentación

Los requisitos de certificación dependen de la configuración final de la batería, la categoría del producto final y el mercado de destino. HSS Energy puede respaldar la planificación de documentación y certificación para proyectos de baterías personalizados. Los ejemplos de documentación de proyecto disponible incluyen pruebas de transporte UN38.3, MSDS y certificaciones de mercado seleccionadas, como KC para los modelos de batería aplicables.

Los documentos que se muestran a continuación son sólo ejemplos seleccionados. No significan que todas las configuraciones personalizadas de batería estén cubiertas automáticamente. El alcance de la certificación específica del modelo debe confirmarse antes de la aprobación del pedido.

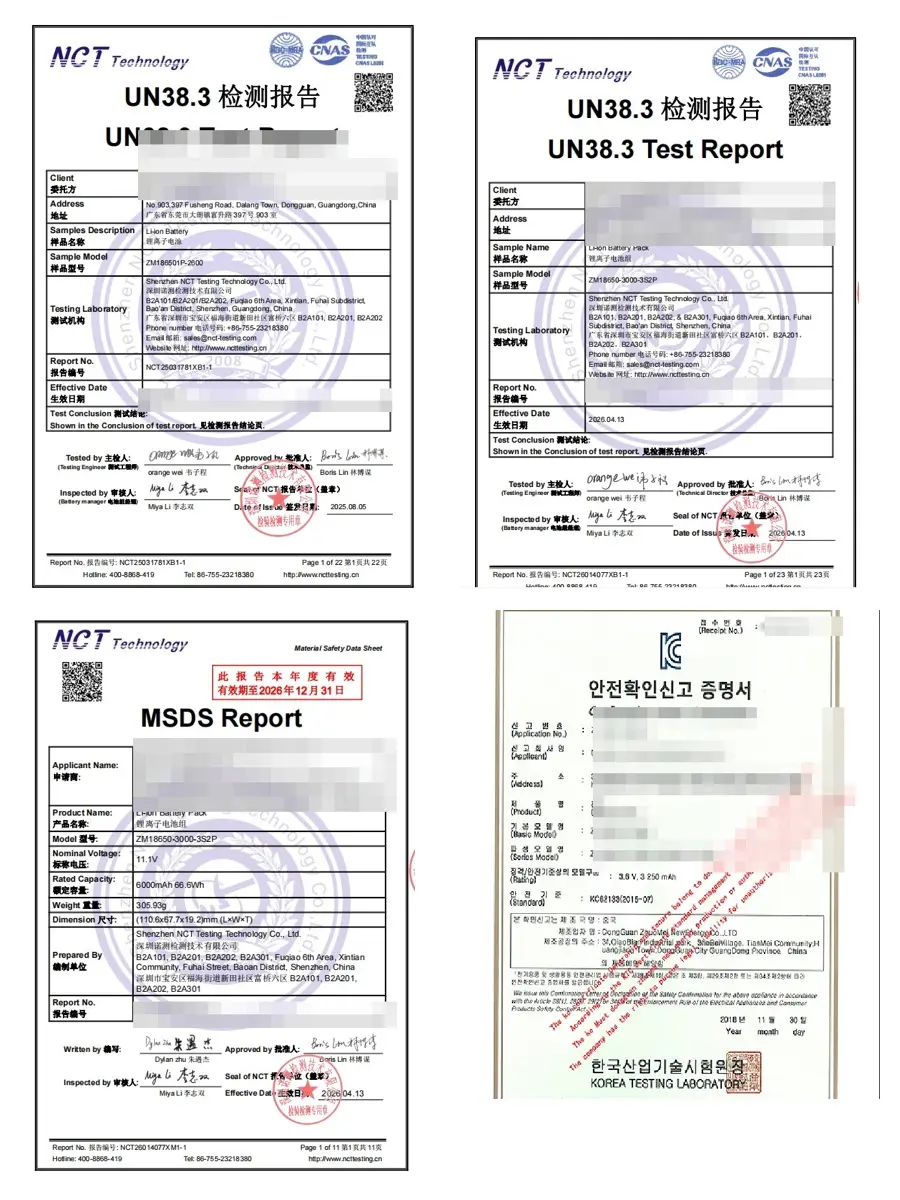

Ejemplos seleccionados de certificados y documentos de transporte; información del solicitante/empresa redactada para exhibición pública

Ruta típica de documentación

14. Información necesaria para un proyecto de batería personalizado

· Nombre del dispositivo y aplicación

· Tensión de funcionamiento y rango de tensión permitido

· Corriente o potencia media y pico

· Tiempo de ejecución requerido

· Dimensiones y peso máximos de la batería

· Especificaciones actuales de la batería si se reemplaza un paquete existente

· Método de carga e información del cargador

· Requisitos de conector, cable y comunicación

· Temperatura de funcionamiento y entorno de instalación

· País de destino/requisito de certificación

· Muestra esperada y cantidad de producción

15. Aviso de parámetros y especificaciones

Las especificaciones, ejemplos y opciones de configuración que se muestran en esta página son para evaluación de ingeniería preliminar. El voltaje final, la capacidad, las dimensiones, el peso, la corriente de descarga, el modelo de celda, el BMS, el conector, la carcasa, la comunicación y otras especificaciones pueden cambiar según los requisitos del dispositivo, la disponibilidad de los componentes, el alcance de la certificación y el desarrollo del producto.

Las especificaciones finales están sujetas a la muestra aprobada, hoja de datos confirmada, acuerdo técnico, PI o contrato. Cuando la información del sitio web difiera de un documento de proyecto aprobado, prevalecerá el documento de proyecto aprobado.

Cuéntanos acerca de tu dispositivo

Envíe el voltaje del dispositivo, la carga, el tiempo de ejecución requerido, el espacio de la batería, el método de carga, el conector y el mercado objetivo. HSS Energy puede evaluar si una plataforma existente, una configuración semipersonalizada o un diseño de batería totalmente personalizado es el punto de partida más adecuado para el proyecto.
