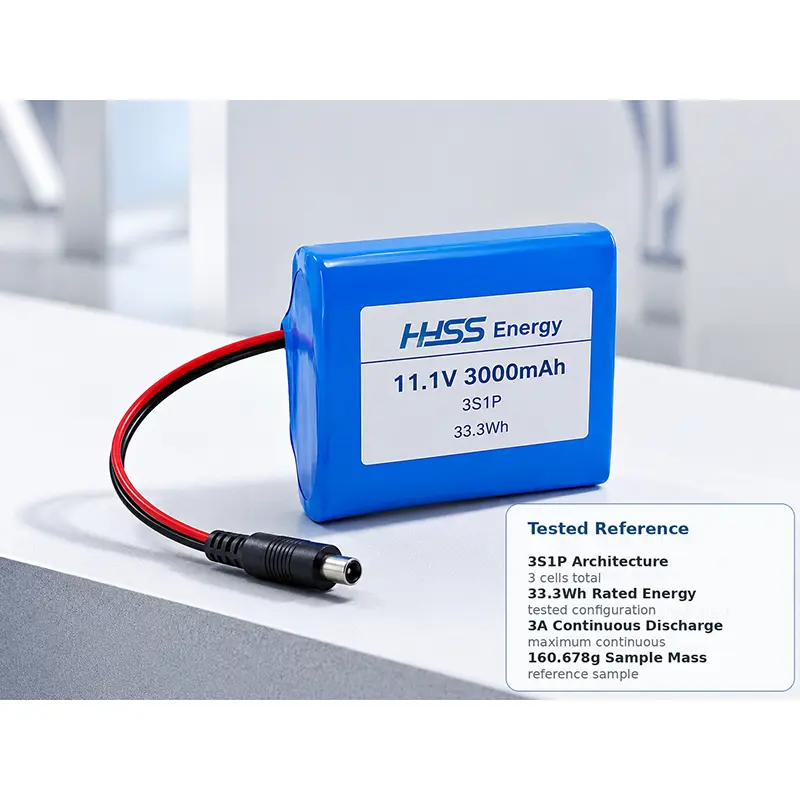

El paquete de baterías de 11,1 V y 3000 mAh del proveedor HSS Energy utiliza tres celdas cilíndricas 18650-3000 en una configuración 3S1P probada para proporcionar un voltaje nominal de 11,1 V, 3000 mAh y 33,3 Wh para equipos portátiles compactos. La configuración de referencia enumera un voltaje de carga limitada de 12,6 V, un corte de descarga de 9,0 V y una carga y descarga continua máxima de hasta 3 A; Los detalles del conector y del cable siguen siendo específicos del dispositivo.
|
33,3Wh |
3A |
160,678g |
69,6×55,2×19,2 mm |
|
Energía nominal |
Descarga continua máxima |
Masa de muestra |
Tamaño del paquete |
|
Parámetro |
Configuración de referencia probada |
|
Tipo de batería |
Paquete de baterías recargables de iones de litio; plataforma cilíndrica de 18650 celdas |
|
Modelo |
18650-3000-3S1P |
|
Configuración |
3S1P; 3 celdas en total |
|
Modelo celular |
ZM18650-3000 |
|
Tensión nominal |
11,1 V |
|
Capacidad nominal |
3000mAh |
|
Energía nominal |
33,3Wh |
|
Voltaje de carga limitado |
12,6 V |
|
Corriente de carga estándar |
600mA |
|
Corriente de carga continua máxima |
3000mA (3A) |
|
Corriente de carga final |
60mA |
|
Voltaje de corte de descarga |
9,0 V |
|
Corriente de descarga estándar |
600mA |
|
Corriente máxima de descarga continua |
3000mA (3A) |
|
Dimensiones del paquete |
69,6 × 55,2 × 19,2 mm (largo × ancho × profundidad) |
|
Masa de muestra |
160,678 gramos |
|
Apariencia de referencia |
Cuboide azul aproximado |
|
Conector/Cable |
La muestra probada muestra un conector tipo barril de CC; El conector final, la polaridad y la longitud del cable requieren revisión de la configuración. |
Nota de especificación: los valores anteriores se aplican a la configuración de referencia probada. Los cambios en la celda, el diseño de protección, el conector, el cable o la estructura del paquete requieren una nueva integración y revisión de la documentación.
Diseñada como una batería de 11,1 V y 3000 mAh, esta configuración compacta prioriza el espacio y la masa de la batería sobre el tiempo de ejecución máximo. Su envolvente probada más pequeña es la razón principal para elegirlo en lugar de la alternativa de 6000 mAh.
|
Punto de decisión |
3000mAh 3S1P |
6000mAh 3S2P |
|
Prioridad primaria |
Instalación compacta |
Mayor tiempo de ejecución/más margen actual |
|
Energía |
33,3Wh |
66,6 Wh |
|
Dimensiones |
69,6 × 55,2 × 19,2 mm |
110,6 × 67,7 × 19,2 mm |
|
Masa |
160,678 gramos |
305,93 gramos |
|
Descarga continua máxima |
3A |
6A |
La envolvente probada de 69,6 × 55,2 × 19,2 mm mantiene esta configuración centrada en la eficiencia del espacio en lugar de en la máxima energía almacenada. Puede dejar más espacio interno para componentes electrónicos, pantallas, sensores o gabinetes, pero la instalación terminada aún necesita espacio para el aislamiento, la salida de cables, el cuerpo del conector y el radio de curvatura del cable.
Cuando un dispositivo necesita la misma plataforma de voltaje de tres series pero no puede aceptar un diseño de celdas paralelas más amplia, una batería de iones de litio 3S de 3000 mAh proporciona un punto de partida mecánico práctico. El compartimento final aún debe verificarse teniendo en cuenta la orientación real del conector, la salida del cable y el radio de curvatura del cable, en lugar de solo las dimensiones de la batería.
La compatibilidad de carga debe seguir los límites eléctricos probados: voltaje de carga limitada de 12,6 V, corriente de carga estándar de 600 mA, corriente de carga continua máxima de 3 A, corriente de carga final de 60 mA y un corte de descarga de 9,0 V. El cargador, el circuito de protección y el comportamiento de bajo voltaje del dispositivo deben funcionar como un solo sistema.
La adaptación de la carga es igualmente importante. En instrumentos portátiles y equipos de control portátiles, una batería 18650 de 3000 mAh puede funcionar bien cuando la carga normal y la demanda transitoria corta permanecen dentro de la ventana actual validada. Los motores, calentadores o corrientes de arranque más altas pueden requerir una configuración de celda o protección diferente.
La dirección de aplicación más clara es la electrónica portátil compacta: dispositivos de monitoreo, instrumentos portátiles, terminales de control portátiles y productos similares donde la masa de la batería afecta la usabilidad. Un paquete de baterías de iones de litio de 11,1 V y 3000 mAh es más potente cuando mantener el dispositivo más pequeño es más importante que ampliar el tiempo de ejecución con una ruta de celda paralela adicional.
El tiempo de ejecución sigue siendo la compensación. Con una energía nominal de 33,3 Wh, el paquete almacena la mitad de energía que la alternativa de 6000 mAh, por lo que el tiempo de funcionamiento debe compararse con el ciclo de trabajo, el uso de la pantalla, la carga del sensor, los módulos de comunicación y los períodos de espera. Para los compradores que evalúan una batería de iones de litio de 11,1 V y 3 Ah, esa compensación aún puede resultar atractiva cuando un diseño 3S1P más pequeño ayuda a mantener la carcasa compacta y deja más espacio interno para el resto del dispositivo.
Si el dispositivo puede aceptar cómodamente el paquete más grande de 110,6 × 67,7 × 19,2 mm, la opción de mayor capacidad puede proporcionar un mejor margen de tiempo de ejecución. Para el paquete de baterías de 11,1 V y 3000 mAh, el tamaño y la masa mínimos siguen siendo las principales razones para elegir la configuración probada de 69,6 × 55,2 × 19,2 mm.
|
|
|
|

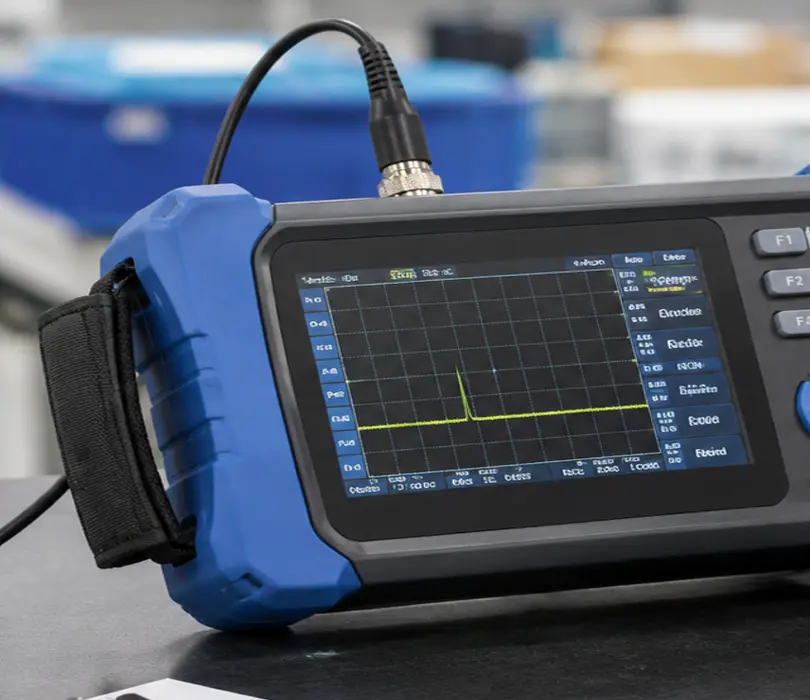

Aplicación de equipo portátil compacto |

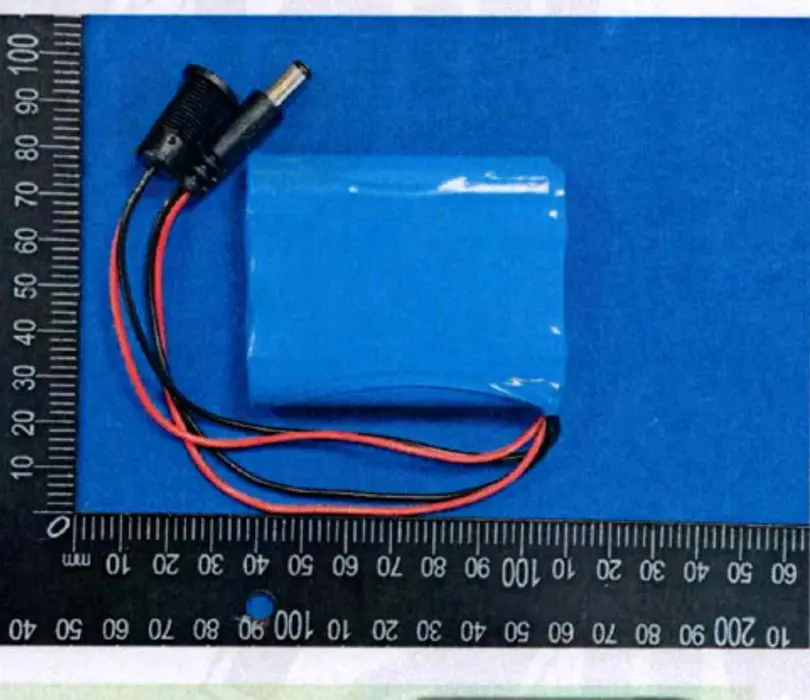

Muestra de referencia probada |
La imagen de la aplicación ilustra una dirección de uso del paquete compacto 18650 para equipos portátiles. La imagen de muestra probada muestra el formato del paquete de referencia, la disposición de los cables y el conector utilizados en los archivos de prueba de respaldo.

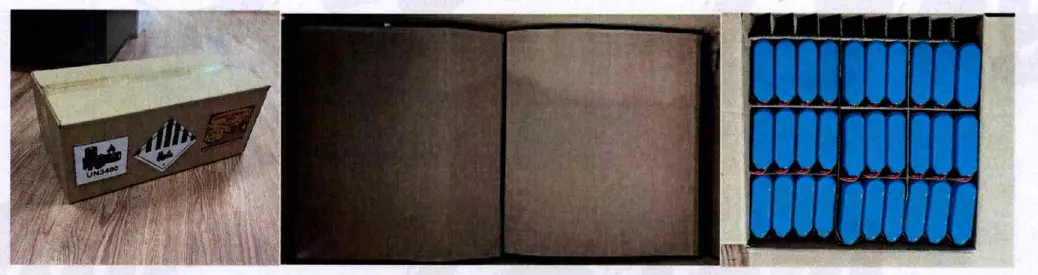

Referencia de embalaje probada para la configuración de transporte documentada.
El paquete de 33,3 Wh probado es compatible con los archivos de prueba y transporte exactos que se muestran a continuación. Se pueden proporcionar documentos completos para la revisión del proyecto o la confirmación del pedido.
|
|
|
|

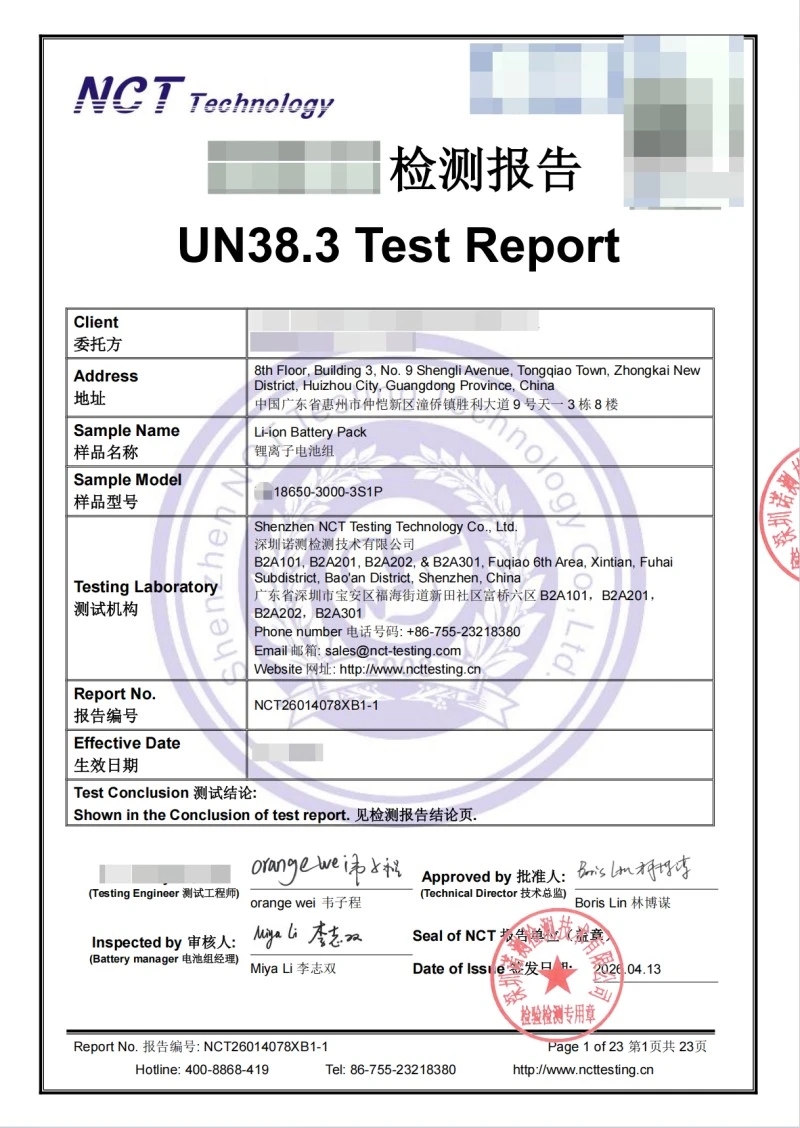

Informe de prueba UN38.3 Vista previa de referencia |

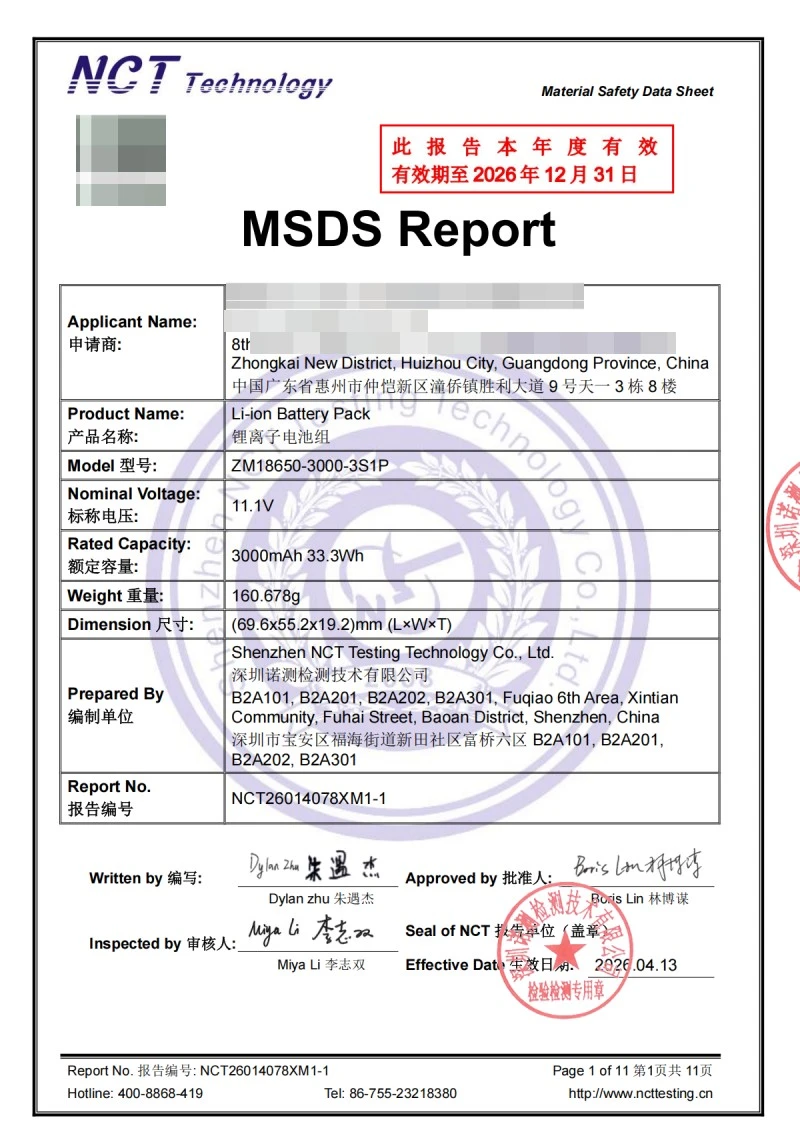

MSDS Vista previa de referencia |
|
|
|
|

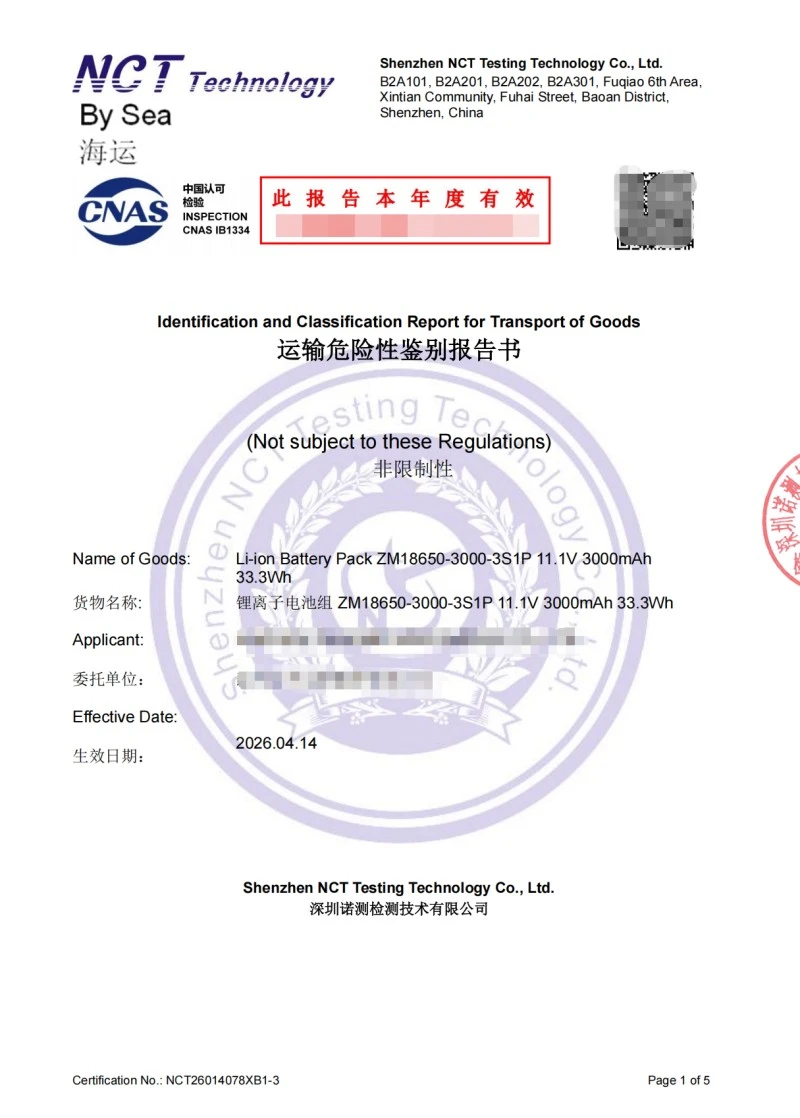

Transporte Marítimo Vista previa de referencia |
Transporte Aéreo Vista previa de referencia |
Aplicabilidad del documento: estos registros se aplican a la configuración probada y a las condiciones de transporte/embalaje documentadas. La aplicabilidad debe reconfirmarse si cambia la configuración de la batería o del envío.
Es un paquete de iones de litio de tres series nominales de 11,1 V. La configuración probada incluye un voltaje de carga limitada de 12,6 V y un corte de descarga de 9,0 V.
La configuración probada enumera 3000 mA como corriente de carga continua máxima y 3000 mA como corriente de descarga continua máxima. Aquí no se afirma ningún valor de corriente pico más alto.
Para un paquete de baterías personalizado, el tipo de conector, la polaridad, la longitud del cable y la dirección de salida deben confirmarse con el dispositivo final.
Los registros de pruebas de embalaje, transporte marítimo, aéreo y UN38.3, MSDS están disponibles para la configuración del paquete de batería de 11,1 V y 3000 mAh probado.
Elija la configuración 3S2P de 6000 mAh cuando un tiempo de ejecución más prolongado, una energía de 66,6 Wh y una descarga continua de hasta 6 A sean más importantes que el tamaño y la masa mínimos de la batería, y el dispositivo puede aceptar el paquete más grande de 110,6 × 67,7 × 19,2 mm.
· Dispositivo/aplicación y tensión de funcionamiento
· Corriente normal y corriente de arranque/transitoria
· Tiempo de ejecución requerido
· Espacio disponible de la batería y límite de peso
· Salida del cargador y método de carga
· Foto/tipo del conector, polaridad y longitud del cable
